检修描述:一辆2022款奥迪Q4 e-tron,累计行驶里程约为2.1万km,仪表上的安全气囊故障灯(黄色)偶尔异常点亮,同时中央显示屏提示“安全系统故障”。故障频率较低,有时几天出现1次,有时十几天出现1次。

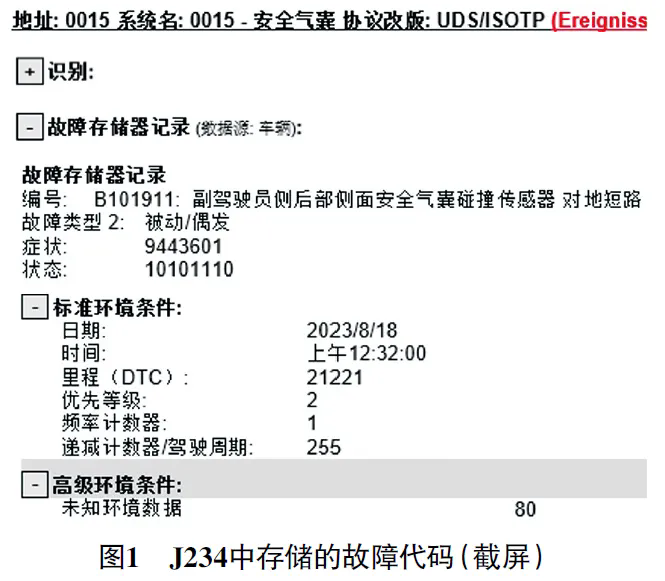

故障检测:接车后,用故障检测仪(ODIS)检测,发现安全气囊控制单元(J234)中存储有故障代码“B101911 副驾驶人侧后部侧面安全气囊碰撞传感器(G257) 对搭铁短路 被动/偶发”(图1)。

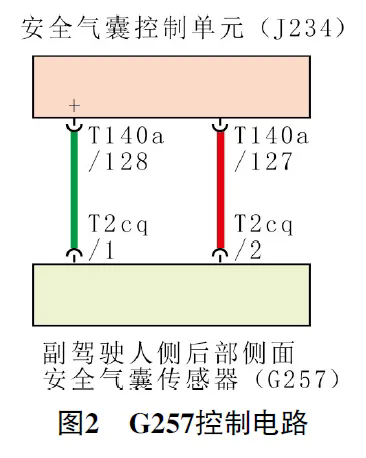

由图2可知,G257与J234直接连接,中间没有转接导线连接器,怀疑两者之间的线路偶发对搭铁短路。

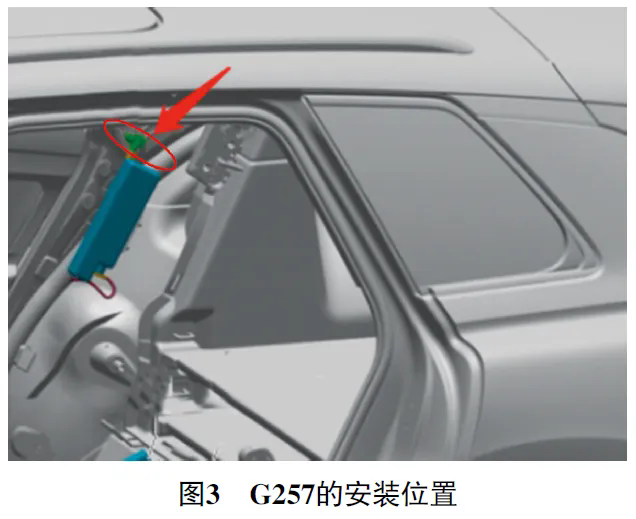

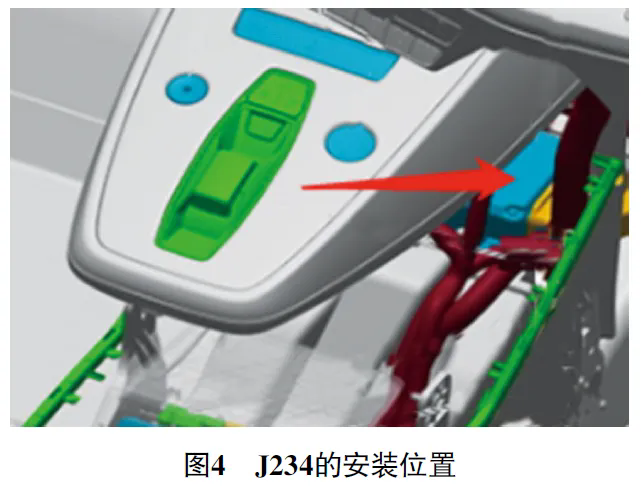

G257和J234的安装位置如图3、图4所示,两者安装位置跨度稍远,线路经由右侧门槛饰板到仪表台内。
拆除右侧A柱、B柱、C柱门槛饰板,拆除中控台和副驾驶人侧杂物箱,仔细检查相关线路,发现在空调控制面板下方、J234附近的连接线束与中控台金属支架发生干涉,其中1根绿色导线被金属支架边缘划破,而该导线正是G257的信号正导线,由此推断故障是由此引起的。
故障排除:修复破损的导线,将裸露的线束用绝缘胶带缠绕,并与中控台金属支架隔离,避免再次发生干涉。交车半个月后进行电话回访,车主反映车辆使用一切正常,故障排除。
