奔驰GLE350右前门氛围灯不亮检修

检修描述：一辆行驶里程约3.9万km、配置264涡轮增压缸内直喷发动机、9速变速器的奔驰GLE350。该车右前门氛围灯不亮。

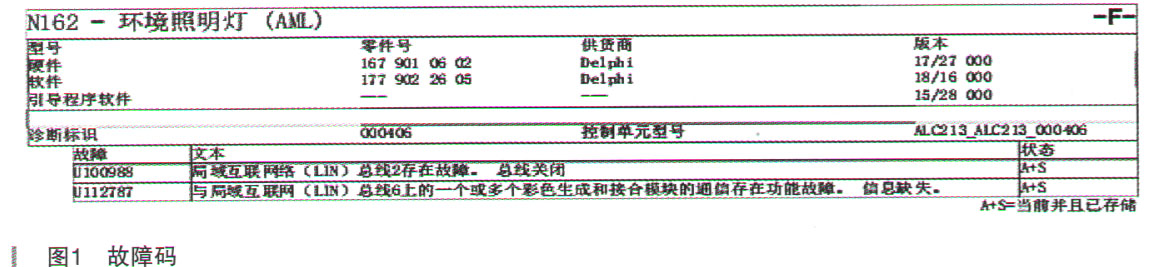

故障检测：接车后验证故障现象，果不其然，右前门氛围灯不亮，其余正常，也能变色。连接诊断仪进行快速测试，有相关故障码，如图1所示。

分析故障码可知，这是一个单纯的故障，就是氛围灯故障。既然是氛围灯故障，很有必要弄懂此款车的氛围灯的功能原理。

此款车配置的奔驰最新款的氛围灯，环境氛围照明系统可以通过相应的照明来调单车内的氛围。为此，它会直接或者问接地照亮车内的不同区域。视车型而定，环境氛围照明系统由环境氛围照明系统控制单元或前SAM控制。为环境氛围照明系统而安装的LED可以按多达64种不同的颜色促动。视车型和安装的设备而定，环境氛围照明系统可包含以下车灯：

·驾驶室舱上的环境氛围照明系统

·出风口上的环境氛围照明系统

·车门、车门拉手和车门储物空间中的环境氛围照明系统

·显示屏上的环境氛围照明系统

·座椅饰件上的环境氛围照明系统

·头枕上的环境氛围照明系统

·前部和后部脚坑位置中的环境氛围照明系统

·中央控制台上的环境氛围照明系统

·全景天窗上的环境氛围照明系统

·后排显示器上的环境氛围照明系统

·扬声器上的环境氛围照明系统

·后排座椅后方的环境氛围照明系统

·上动式环境氛围照明系统

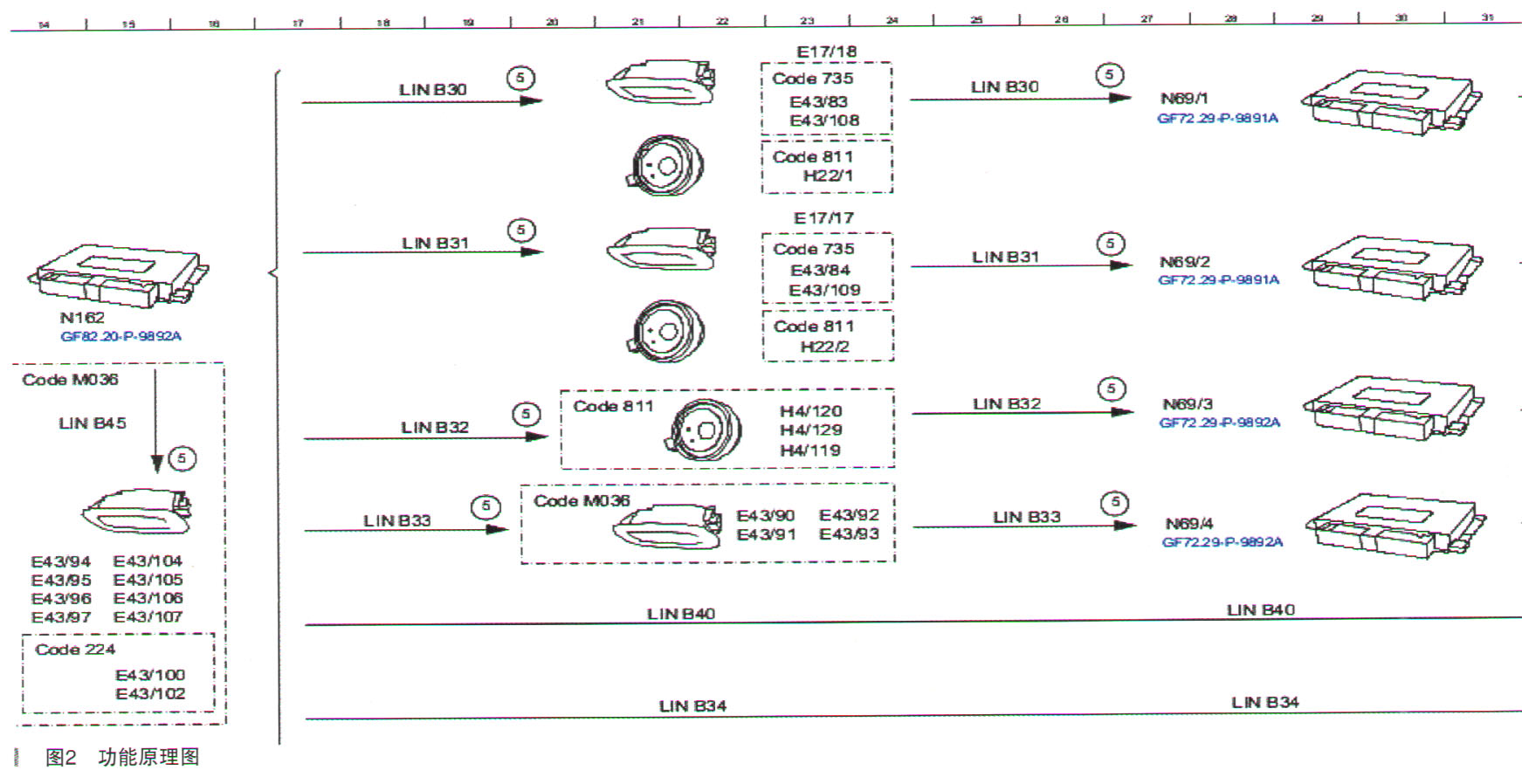

以上就是车上可以用到的环境照明系统部件，而它们都是通过LIN和环境氛围照明系统控制单元通信的，而环境照明控制单元通过CAN线接收外界的控制信号。功能原理图如图2所示。

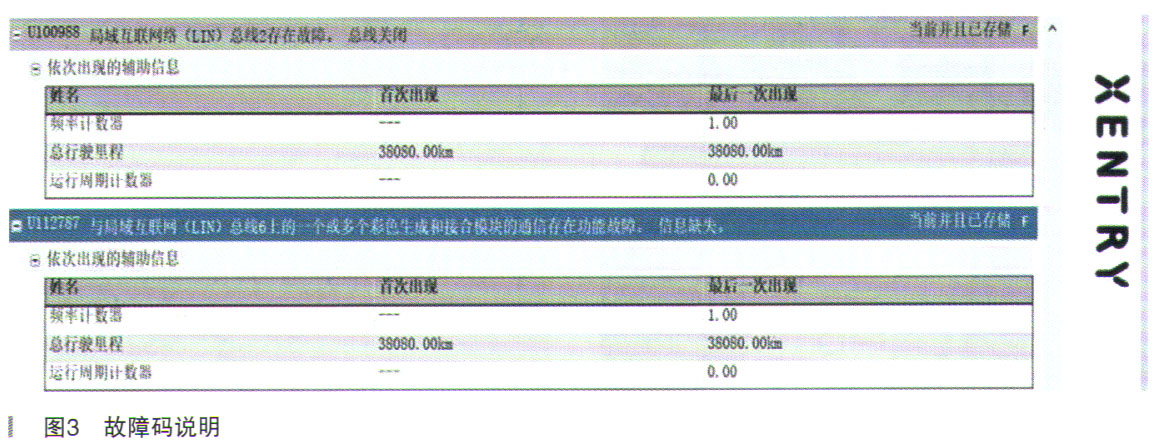

弄清楚了环境氛围照明系统的功能原理，接下来就可以诊断了。有故障码就从故障码入手，其故障码如图3所示。

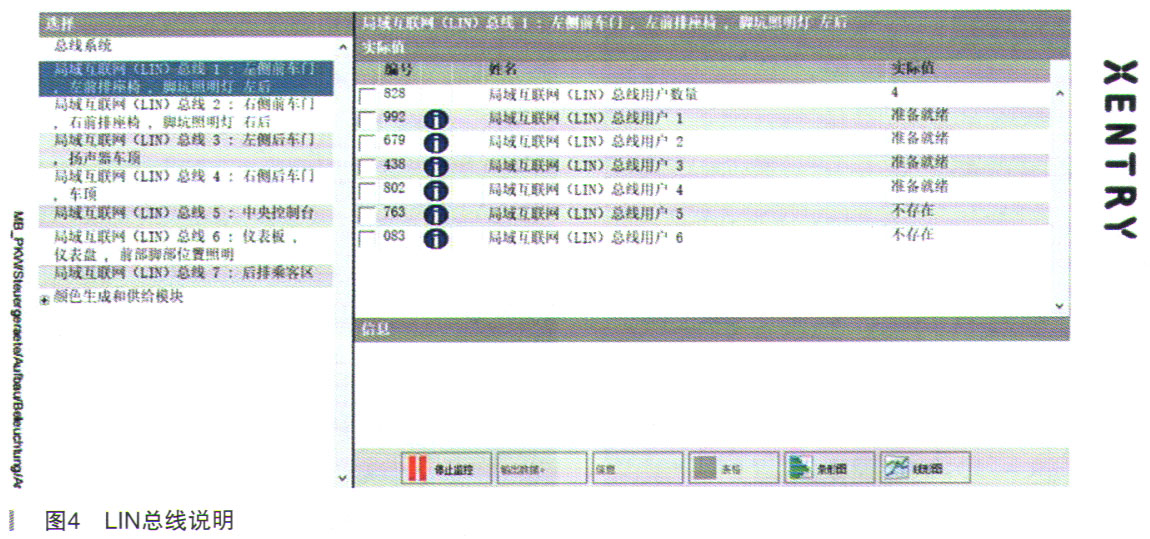

解读故障码，其中的LIN总线2和LIN总线6的含义如图4所示。

LIN总线加数字就是第几条LIN线，每条LIN总线下有若十个用户，同一条LIN总线之间的每个用户之间又是串联关系，这就是对故障码的准确解释。

故障码提到了LIN总线2和LIN总线6，我们就有必要搞清楚这两个LIN总线上有哪些用户了。首先LIN总线2上有右前车门、右前座椅、右后脚坑照明。LIN总线6有仪表、前部脚坑照明。上面我们提到了同一条LIN总线上的用户是串联的关系，所以搞清楚它们之间的位置关系是非常重要的。而每条LIN总线之间是没有通信关系的，所以我们现在一条一条地解决。那先解决哪一条呢？再仔细解读故障码，发现LIN总线2和LIN总线6的故障码含义是不一样的，LIN总线2是总线关闭故障，是一个通信故障，而LIN总线6故障说的是其上面一个或者多个部件故障。再结合客户的投诉，客户投诉右前门氛围灯不亮，但是这里的故障码，显示的是两个故障，只能说明一点，客户另一个故障现象没有发现而已。再进一步检查，发现客户的副驾脚坑灯不亮，拆开脚坑盖板，果不其然其氛围灯插头没有插，插上后LIN总线6故障码变为存储。只剩下LIN总线2故障。

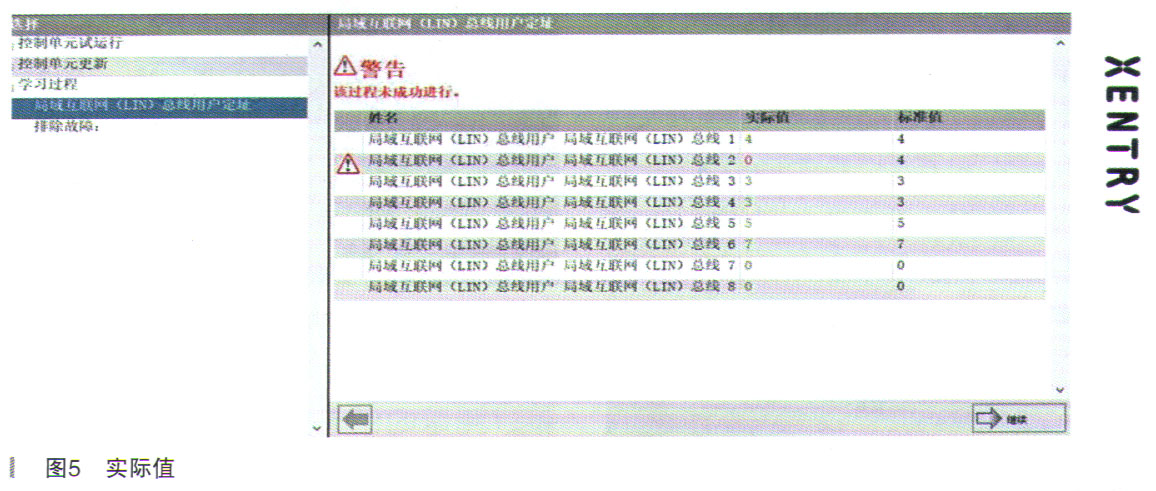

查看实际值发现其实际值不正常，如图5所示。

发现LIN总线2一个用户都没有，而标准的应该是有4个用户的。结合故障码说是LIN总线关闭，查看故障码导向。

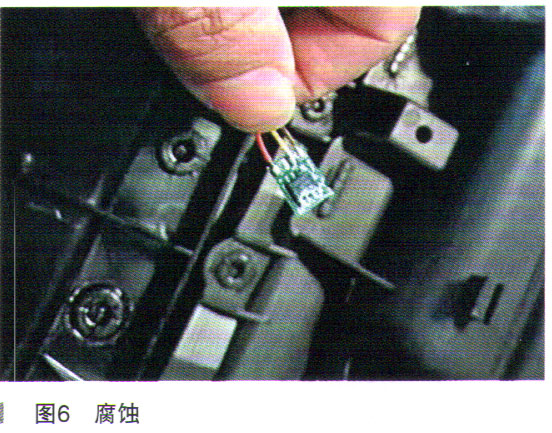

故障码导向说的是，LIN总线上的部件不能发送信息，导致总线关闭，并且明确指向了右前门，既然是通信故障为什么直接指向了右前门呢？原来作为LIN总线的用户，每一个用户都有自已的地址码，所以只要其中一个不能发信息，控制单元就会知道，所以才准确报出了故障位置。既然是通信故障可以测量其实际的电压值，测量LIN2总线的电压只有3V左右，不正常。正常的LIN线电压一般是8-10V。右前门不亮就从右前门入手，果不其然，拆开右前门的LED氛围灯发现其中1个已经严重腐蚀了，如图6所示。

故障排除：由于其腐蚀导致了LIN线短路，不能正常传递信息，所以才不亮。其腐蚀的原因很可能是客户新车贴膜进水所致，更换后故障排除。

维修小结：通过这个案例我们熟悉了奔驰最新款氛围灯的工作原理及功能，也掌握了诊断此类故障的方法。
