检修描述:一辆行驶里程超22万km的2003款本田雅阁轿车,车主描述,该车出现左后、右前和右后三车窗玻璃均不能升降,而左前车窗玻璃工作正常。故障检查:由故障现象分析,造成3个车窗同时不工作的原因主要有以下几点:①车窗继电器内触点接触不良或继电器工作失效。②驾驶员左侧熔断丝盒内部出现故障。③由车窗继电器电磁线圈到车门多路控制装置的白/绿控制线出现断路现象。④车门多路控制装置内部出现故障。

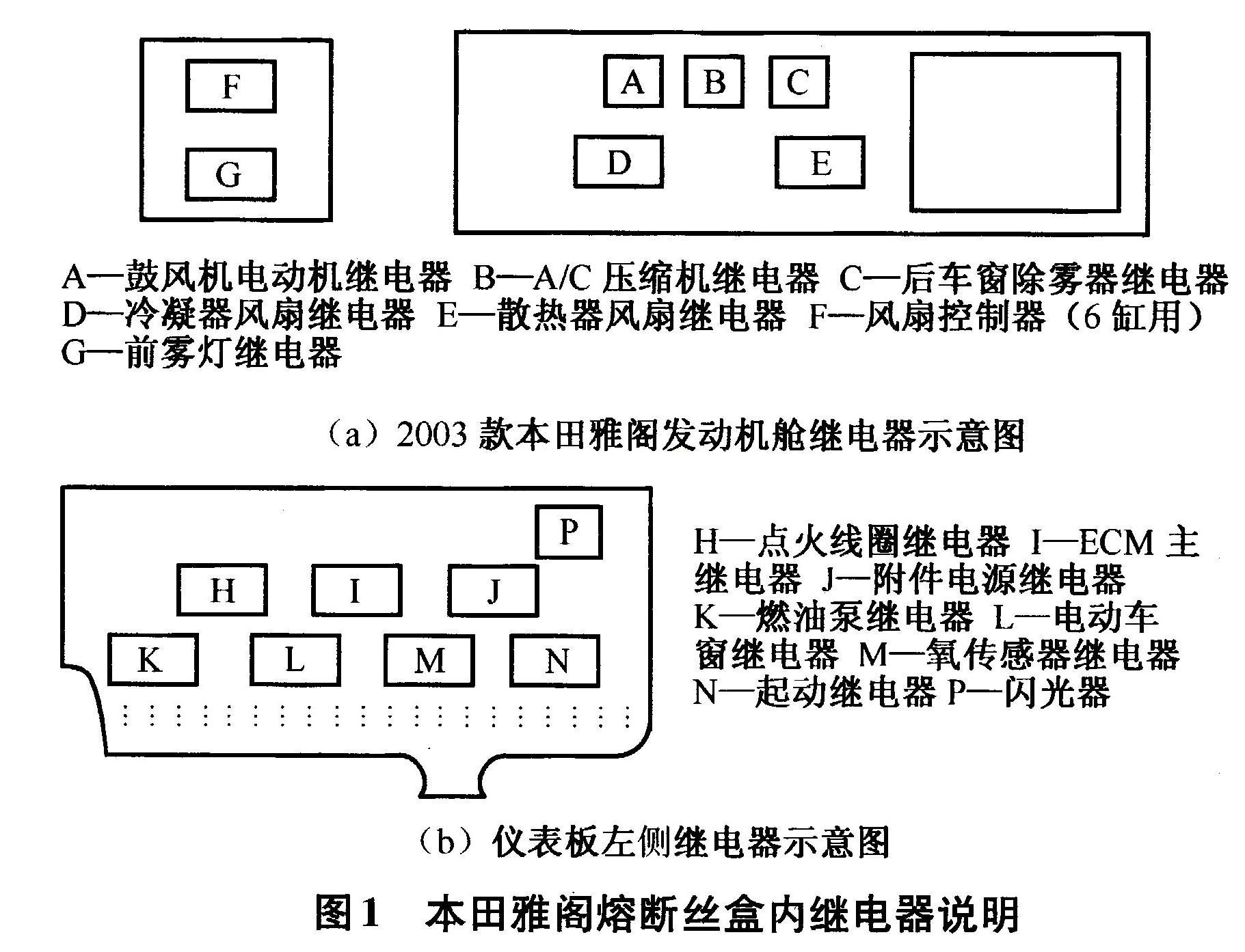

首先用20W试灯在点火开关“ON,挡时检测No24、No25和No26这3个车窗熔断丝,均无电。用一带熔断丝的短接线短接一根30常火线和No24、No25、No26熔断丝,用开关操作3个车窗玻璃均能正常升降。由此可以看出问题出在车窗继电器或车窗继电器的控制上。拔下位于熔断丝盒下部的第2个继电器(2003款本田轿车的继电器盒各继电器说明如图1所示)。
用试灯测量30端子和85端子均能使20W的试灯点亮。而短接30和87端子,车窗工作正常,故障点被缩小到了86端子到车门多路控制装置之间。用万用表测量电动车窗继电器86端子到车门多路控制装置之间的白/绿线,没有出现断路情况,导线良好。插回车窗继电器,把位于车门多路控制装置插头上的3号端子白/绿线搭铁,车窗工作正常,故障点确定在车门多路控制装置上。把车门多路控制装置解体进行检查,沿着3号端子往里检查,3号端子是由一个三极管进行控制,发现电路板有一处断路,而断路的线路正是控制该三极管的。
故障排除:把断路部分重新进行焊接,装配后试车,一切正常,故障彻底排除。
维修小结:2003款雅阁电动窗故障频率较高,只要故障现象和以上相同,基本上都是主控开关的故障。认真检查开关内部电路板,把断路部分进行修复,就可以继续使用。
