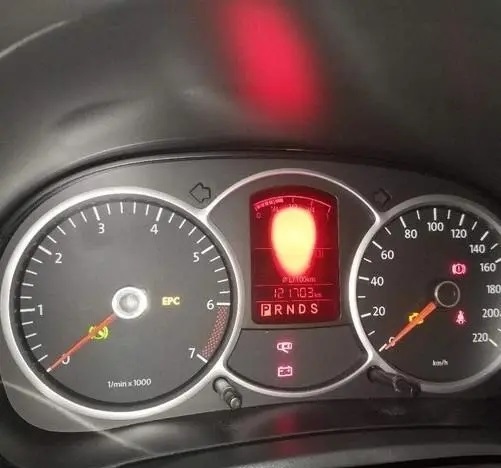

大众朗逸轿车仪表挡位显示屏出现红屏

检修描述：一辆行驶里程约6.6万km、搭载2.0L发动机与09G手自一体变速器的2009年大众朗逸轿车。该车因仪表挡位显示屏出现红屏进店维修。

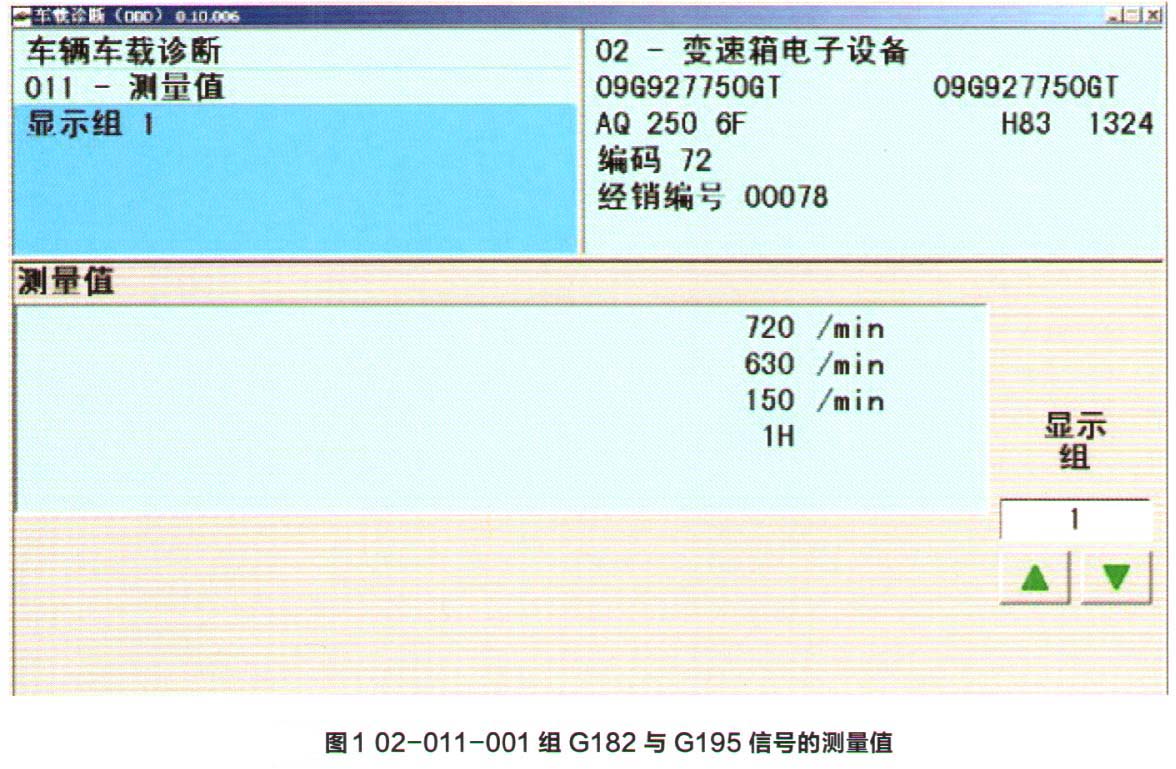

故障检测：接车后维修人员将点火开关拧到ON挡并启动发动机，当前挡位显示屏正常。连接诊断仪查询自动变速器控制单元（J217），检测到“17104P0720-012输出转速传感器电路故障，间歇式”的事件条目，表明用户注意到的红屏现象原因是变速器输出转速传感器G195存在间歇性问题。连接诊断仪进行路试，读取测量值1组3区，G195有输出信号（图1）。

行驶不到10 km，在一个红绿灯前停车后，起步时，挡位显示区变为红屏，同时故障灯点亮。再次查询故障存储器，原来的故障码状态变为静态。

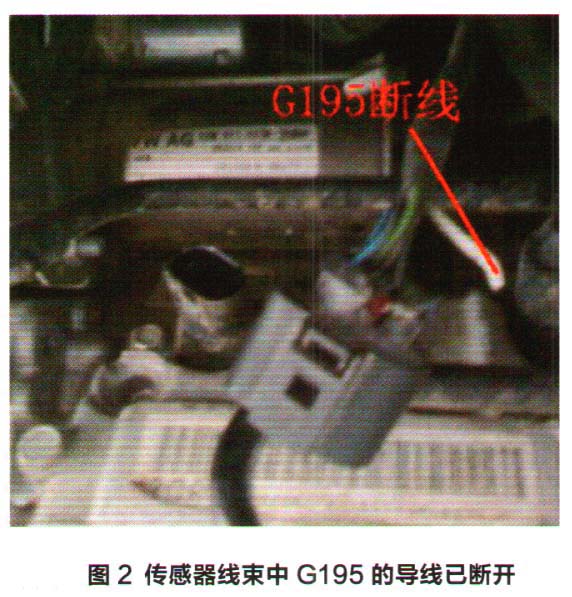

回站检查变速器传感器所在的T8u插接器，目测线束中一根白色导线接近断开。查阅电路图，这根白线正是G195的连接导线（图2）。

故障排除：用VAS1978A线束修理箱更换断开的导线，故障排除。

维修小结：朗逸车型变速器传感器线束长度不足，线束在停车入挡时发动机摆动过程中，受到一定的拉扯力，久而久之导致故障的发生。
