福特福睿斯发电机指示灯常亮检修

作者:晓 秋 2022-08-20 收藏成功收藏本文

一辆2016年福特福睿斯轿车,用户反映该车在行驶4000km时出现发电机指示灯常亮的问题。

检修描述:一辆行驶里程约2.5万km、配备1.5L自然吸气发动机的2016年福特福睿斯轿车。用户反映:该车在行驶4 000 km时出现发电机指示灯常亮的问题,由于本地没有福特4S店,所以一直带病运行至今,期间在多个修理厂维修过,检查有故障码,但清除故障码后故障还会出现。

福特福睿斯发电机指示灯常亮检修5

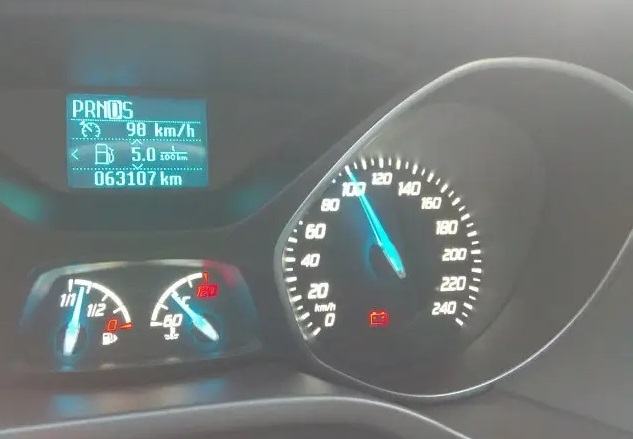

故障检测:维修人员接车后检查,发电机故障指示灯为常亮状态,发动机运行平稳。测量怠速时发电机输出电压为13.78V,说明发电机可以发电。查看发电机线束,此车发电机有2条线,一条粗线是给蓄电池的充电线B+,另一条是发电机激磁控制线。查阅维修手册得知此车发电机为LIN线控制。

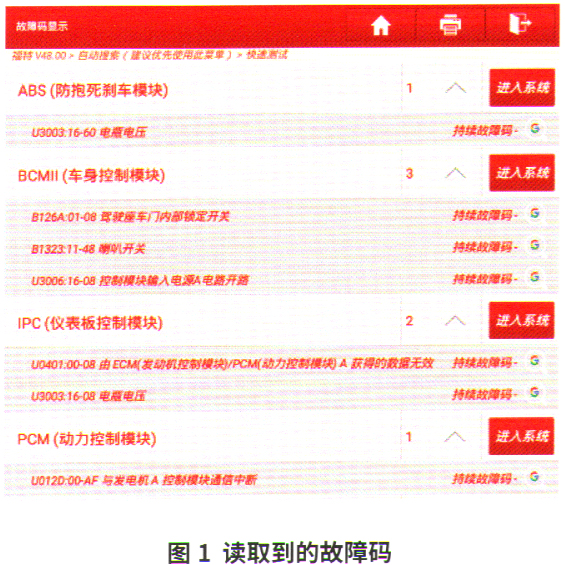

用诊断仪读取车辆故障码,在动力系统控制单元PCM、防抱死控制单元ABS、车身控制单元BCM及仪表板控制单元PC中储存了多个故障码(图1)。仔细分析可以发现,与发电机指示灯相关的故障码集中在IPC和PCM中。

福特福睿斯发电机指示灯常亮检修1

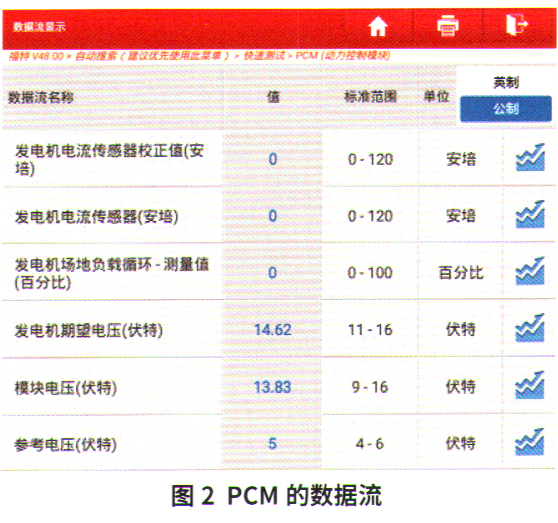

询问用户得知,之前维修时没有这么多故障码,只有PCM中的U012D。之所以出现多个故障码,可能是因为前段时间车辆长期停放,造成蓄电池亏电,车辆无法起动。读取PCM数据流,发现期望发电电压与实际电压不符(图2)。

福特福睿斯发电机指示灯常亮检修2

清除故障码后再次读取,果然系统中只剩下U012D故障码。PCM与发电机之间通信中断的原因可能有:发电机到PCM间的线路损坏;插接器虚接;发电机故障;PCM内部故障。

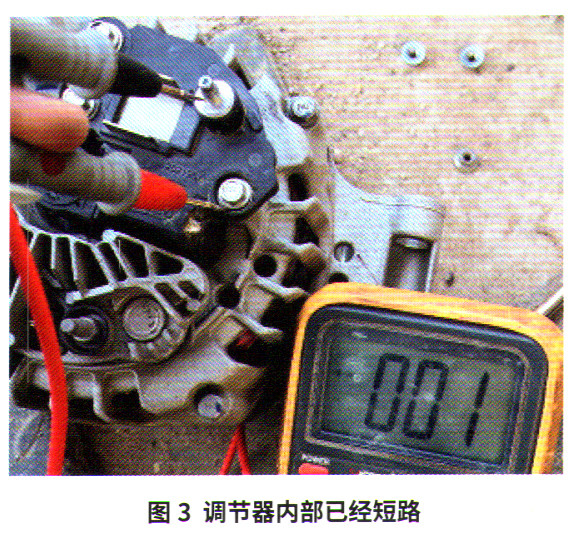

检查发电机LIN线电压为0.00 V,异常,说明LIN线对搭铁短路了。随后,断开发电机上的LIN线插接器,测量LIN线电压为11.19 V。用示波器测量LIN线波形,证明PCM没有问题,线束也没有问题,那么问题就是出在发电机内部了。拆下发电机,测量发现调节器LIN线引脚固定螺栓与调节器负极螺栓已经导通,确定是发电机调节器损坏(图3)。

福特福睿斯发电机指示灯常亮检修3

故障排除:更换发电机调节器,装车后测量发电机LIN线电压为11.53 V,正常。起动车辆后发电机指示灯熄灭,测量发电电压14.55 V,读取数据流,期望发电电压与实际电压一致,故障排除。

维修小结:发电机LIN线控制原理并不复杂,在PCM给发电机发送信息的同时,发电机也要给PCM发送一个反馈信息,PCM参考此信息来调节发电量的大小。本案例中就是因为发电机调节器内部对搭铁短路,把LIN线信号电压拉低到0.00 V,PCM接收不到有效信息,所以点亮指示灯并记录故障码。
