检修描述:一辆2010款奥迪A5,搭载CDN发动机,累计行驶里程约为16.3万km。车主进厂反映,发动机怠速偶尔出现抖动,紧接着自动熄火;重新起动,发动机又能正常工作;故障频率较低,有时1天出现1次,有时几天出现1次。

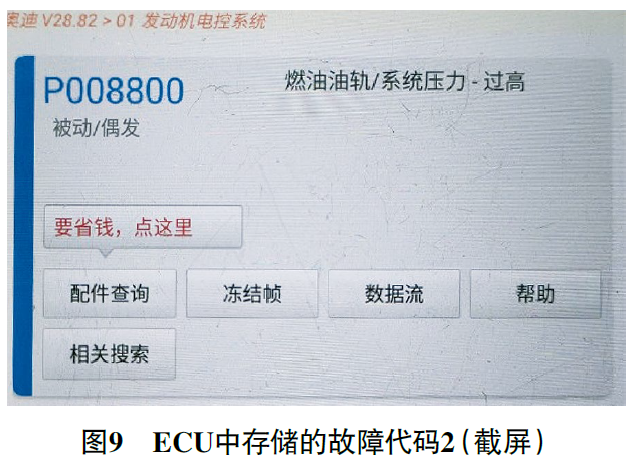

故障检测:接车后试车,发动机怠速正常。用故障检测仪检测,ECU中存储有故障代码“P008800 燃油油轨/系统压力-过高 被动/偶发”(图9),由此怀疑故障与燃油油轨压力有关。
如图10所示,ECU通过燃油压力调节阀(N276)调节燃油油轨压力,通过燃油油轨压力传感器(G247)监测燃油油轨压力。

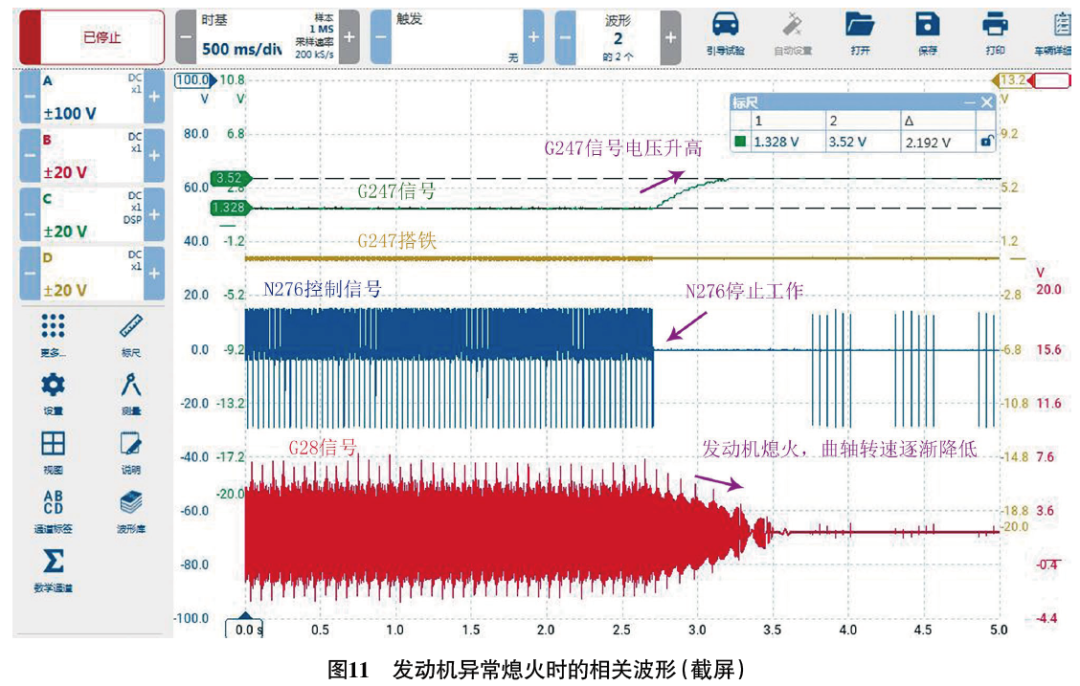

用pico示波器同时测量G2 8信号、G247信号、G247搭铁及N276控制信号等相关波形,反复试车,故障再现,捕捉到的相关波形如图11所示。

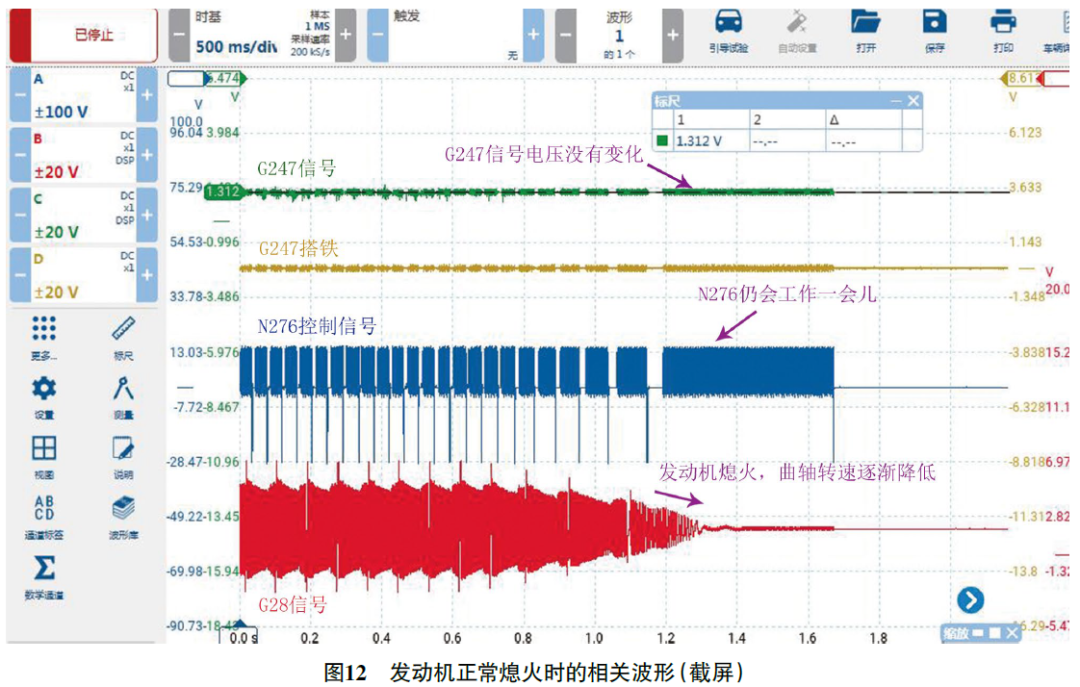

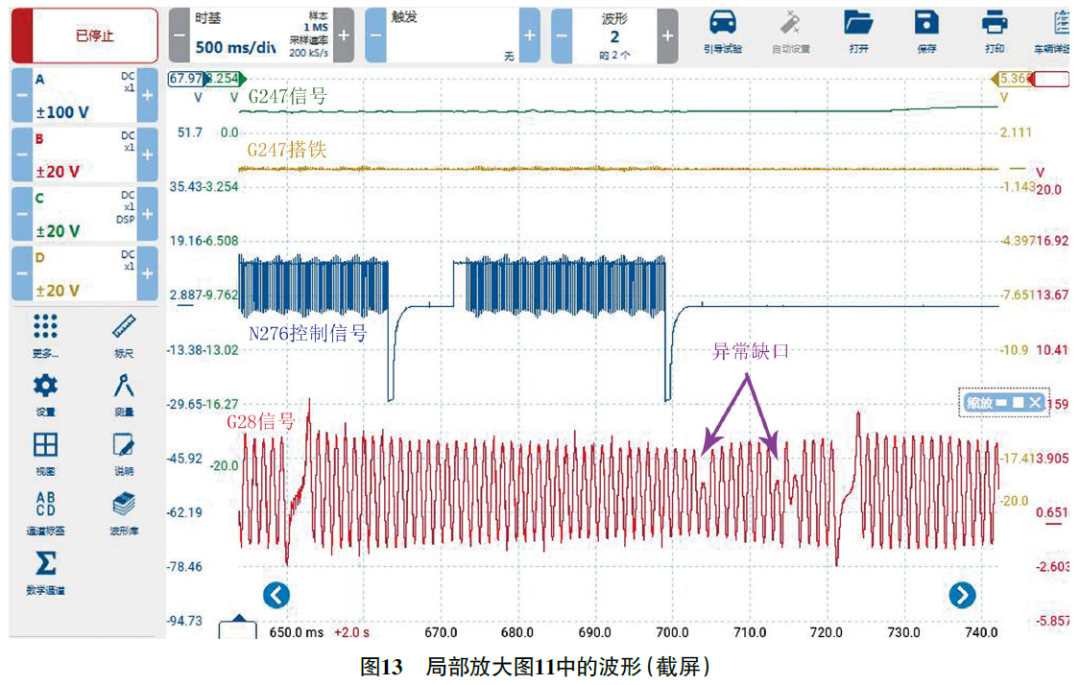

与发动机正常熄火时的相关波形(图12)对比可知,发动机异常熄火时,N276控制信号立即消失,G247信号电压由1.3 V左右逐渐升高至3.5 V左右;而发动机正常熄火时,N276控制信号持续一段时间后消失,G247信号电压一直为1.3 V左右。局部放大图11中的波形(图13),发现发动机熄火时G28信号出现了几个异常的缺口。
故障排除:拆检G28,发现其外壳也脱落。更换G28后反复试车,故障未再出现,故障排除。
维修小结:
(1)相似的故障点在不同车型上表现的故障现象不一样,存储的故障代码也不一样。
(2)如果根据故障代码提示,盲目更换燃油系统相关部件(G247、高压泵等),则会走很多弯路。
(3)为什么会存储故障代码“P008800 燃油油轨/系统压力-过高 被动/偶发”呢?如图11,当G28信号出现异常后,ECU立即停止控制N276工作,此时高压泵以最大供油量工作,由于曲轴仍在旋转,使燃油油轨压力逐渐升高,以致ECU存储故障代码P008800;而发动机正常熄火时,ECU仍会控制N276工作一会,所以燃油图10 G28、G247及N276电路 油轨压力不会异常升高。
