检修描述:一辆行驶里程约1万公里、配置3.0 V6 SC发动机的路虎揽胜运动版车。用户反映:该车偶尔没电,无法启动。
故障检测:
(1)客户抱怨车辆停放一段时间后车辆无法启动。
(2)拖车进店后检查车辆蓄电池,蓄电池良好需充电,对车辆蓄电池充电。
(3)连接诊断仪读取故障码,无相关故障码,如图1所示。
诊断思路:
(1)车辆蓄电池检测控制系统故障。
(2)车辆发电机发电量不足,发电故障。
(3)车辆静态发电电流过大。
诊断过程:
(1)检查车辆蓄电池正负极电缆无松动、腐蚀现象,启动车辆打开车辆所有用电设备,测量发电机发电量14V,发电机发电量正常。

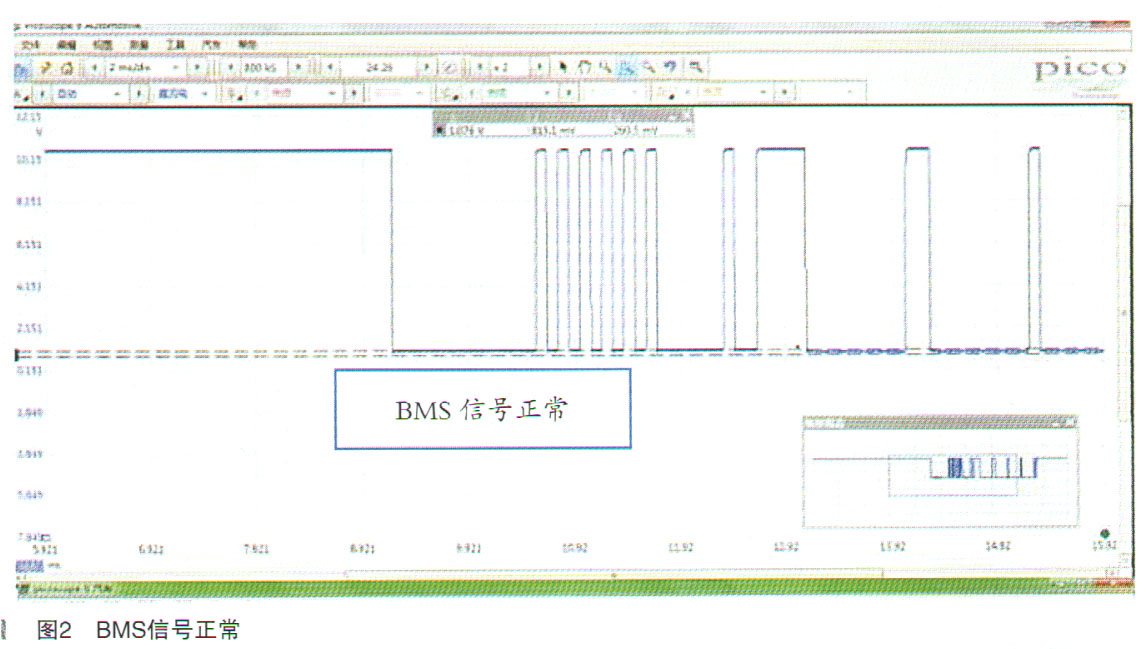

(2)测量蓄电池检测模块BMS,控制LIN线波形正常,如图2所示。

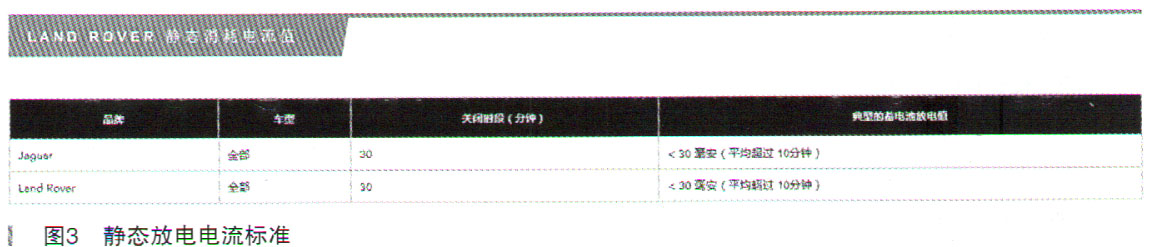

(3)锁闭车辆约15 min后,测量车辆静态放电电流,100多毫安,超出标准小于30mA静态放电电流(如图3所示)。
(4)根据以上测量,车辆存在漏电,导致车辆长时间停放后车辆蓄电池没电。

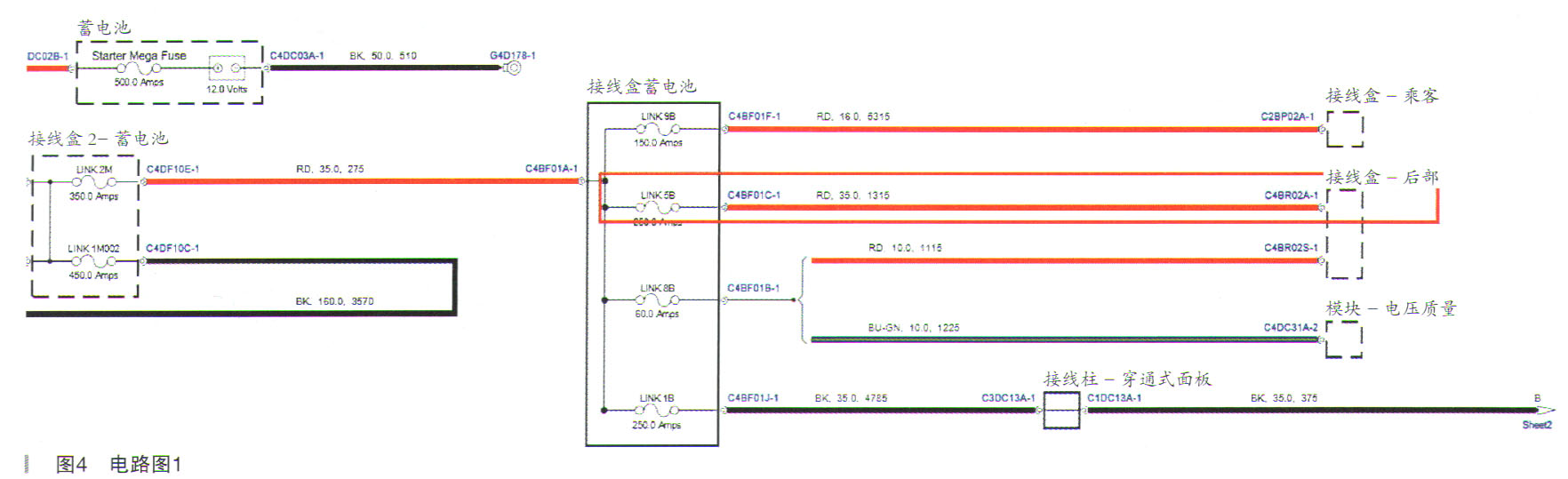

(5)根据故障现象将车辆锁闭,测量车辆蓄电池接线盒BJB保险,逐一测量保险丝两端电压压降(如图4所示),测量到5号保险丝时发现有0.1~0.33V压差,为压差异常,其他保险丝为0V压差。
(6)BJB5号保险丝是给后部接线盒RJB供电。根据以上测量说明后部保险丝盒RJB有漏电之处。

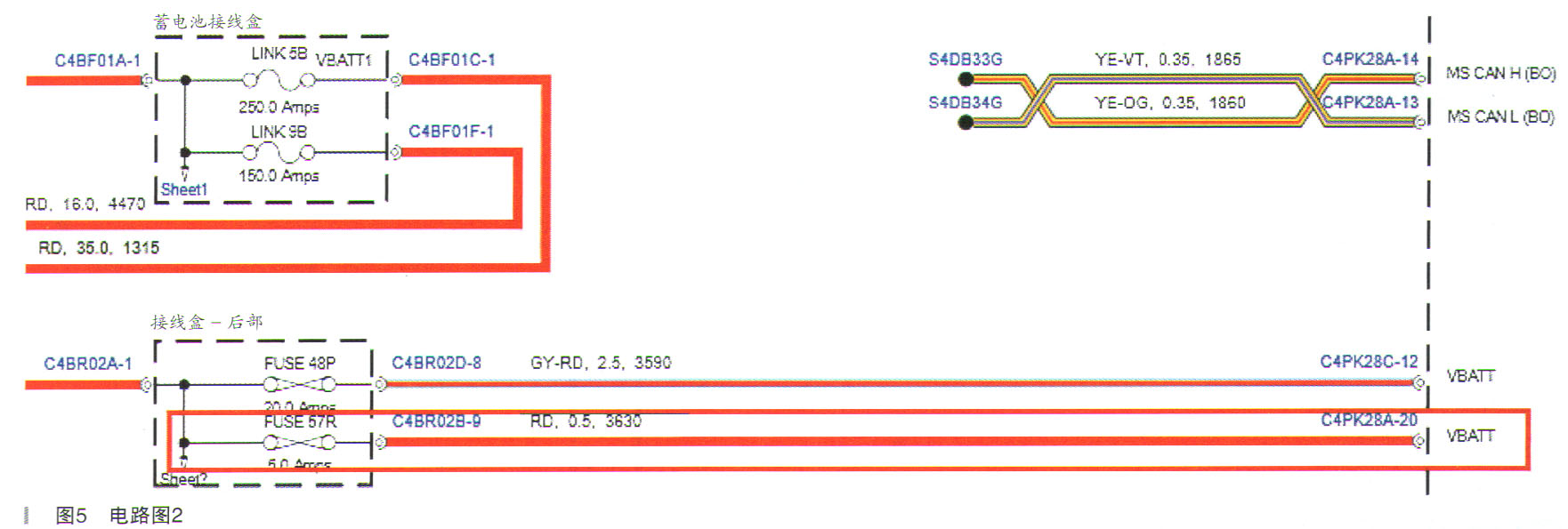

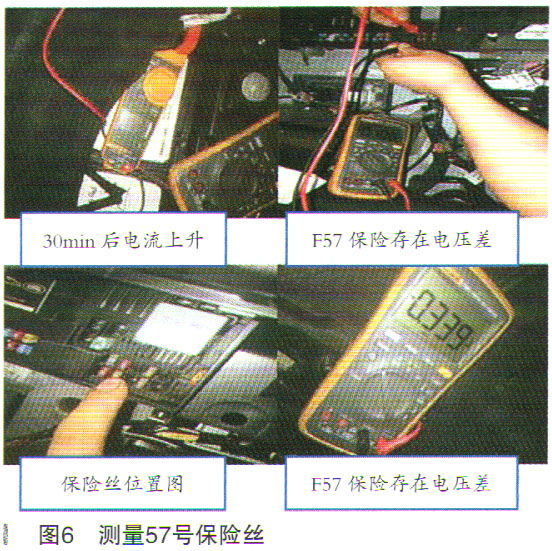

(7)根据故障现象逐一测量RJB各保险丝压差(如图5所示),测量到57号保险丝压差时发现0.1~0.33V压差持续4-10s,拔下57号保险丝测量静态电流为20mA,在标准范围内,如图6所示。

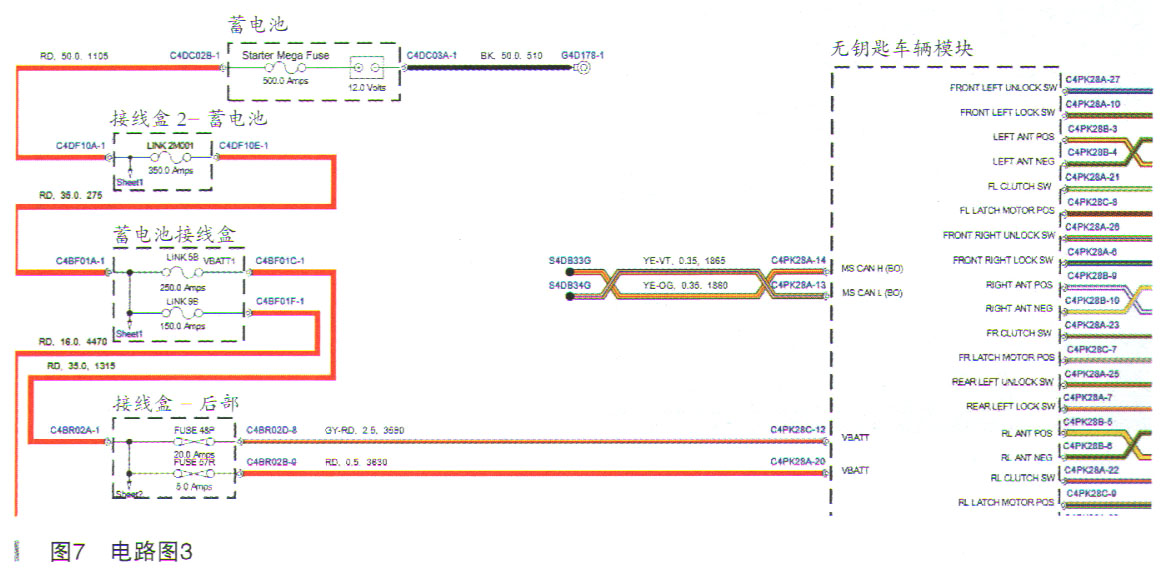

(8)根据电路图(如图7所示)显示,RJB57号保险丝是给无钥匙车辆模块(RFA)供电。

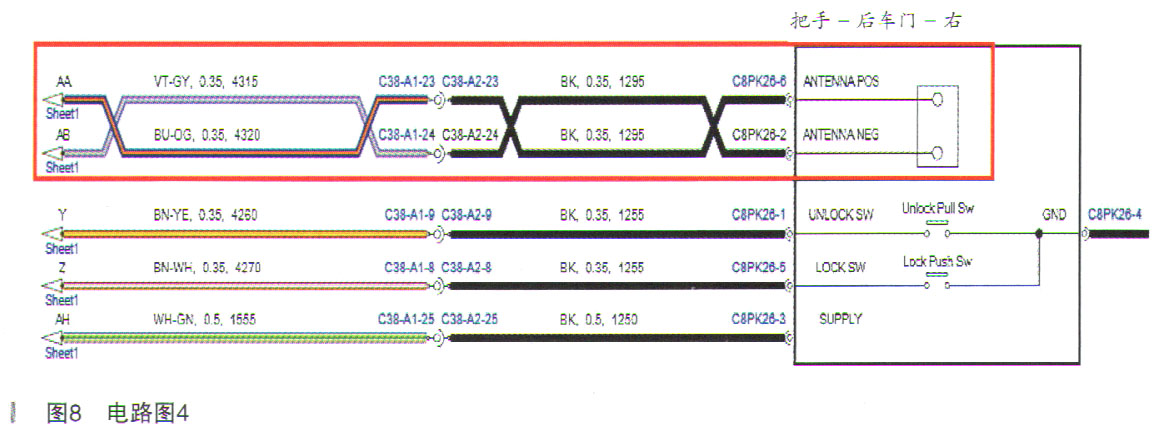

(9)车辆锁车解锁正常,说明车辆锁控制电路正常,由于车辆4个门把手是电容感应把手,考虑先从简单检修入手,把车辆4个门把手拆下,测量幻B57号保险丝压差恢复为0V,由此说明4个门把手中有漏电的门把手,逐一安装门把手观察静态放电电流,插到右后门把手时发现车辆静态电流增高,拔下静态电流降低,相关电路图如图8所示。
(10)根据以上测量诊断为右后门外把手漏电,导致车辆长期停放蓄电池亏电。
故障排除:更换右后门外把手,故障排除。
专用工具设备:诊断仪,万用表,示波器。
