标致307加装音响后不能启动维修

作者:枫 叶 2022-03-08 收藏成功收藏本文

一辆行程里程约7.6万km的标致307轿车。客户自行到维修店加装了音响后因不能启动。

检修描述:一辆行程里程约7.6万km的标致307轿车。客户自行到维修店加装了音响,后因不能启动来到东风标致4S店要求维修。
故障检测:接到任务后,东风标致4S店将故障车拖回店里,首先对故障进行验证,经检查发现:给发动机启动请求信号时启动机没有运转迹象。检查蓄电池的电压为12.23V,正常。发动机主线束及其连接部位检查也未发现异常,发动机机油液位、冷却液液位、转向液液位正常。当打开点火开关到+AA、+CC挡时,组合仪表指示灯除了里程数显示外其它指示灯都不亮,收音机及中央显示屏都不工作,前顶灯、阅读灯、后顶灯、储物箱灯、制动灯都不亮,电动后视镜不工作。使用DIAGBOX诊断仪,无故障码显示。

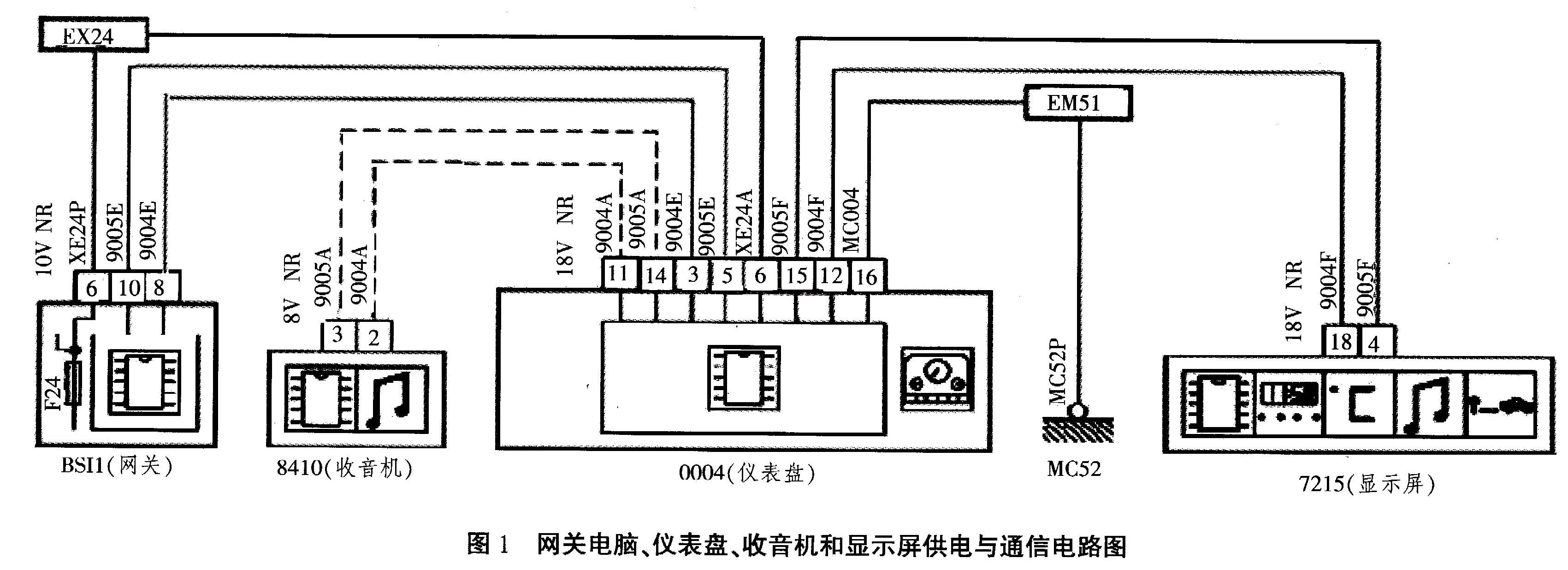

故障分析:发动机不能启动是由于加装了音响引起的,且诊断仪无故障码,按照以往的习惯经验分析应直接判断为电路故障问题。因此查找到仪表盘、收音机和显示屏的关联电路图(见图1示)。

标致307加装音响后不能启动维修1

仪表盘不工作可能是网关电脑的10V NR插接器的6号针脚供电线( EX24)不工作或仪表盘18V NR插接器的16号针脚接地线(M000引接触不良或断路,经检查供电线(EX24)导通良好,MC004接地线正常,且供电熔断器F24完好。因此怀疑是网关电脑、仪表盘、收音机和显示屏之间的网线故障,经检查它们之间的通信线路9004号线、9005号线连接完好,且无降级模式存在。

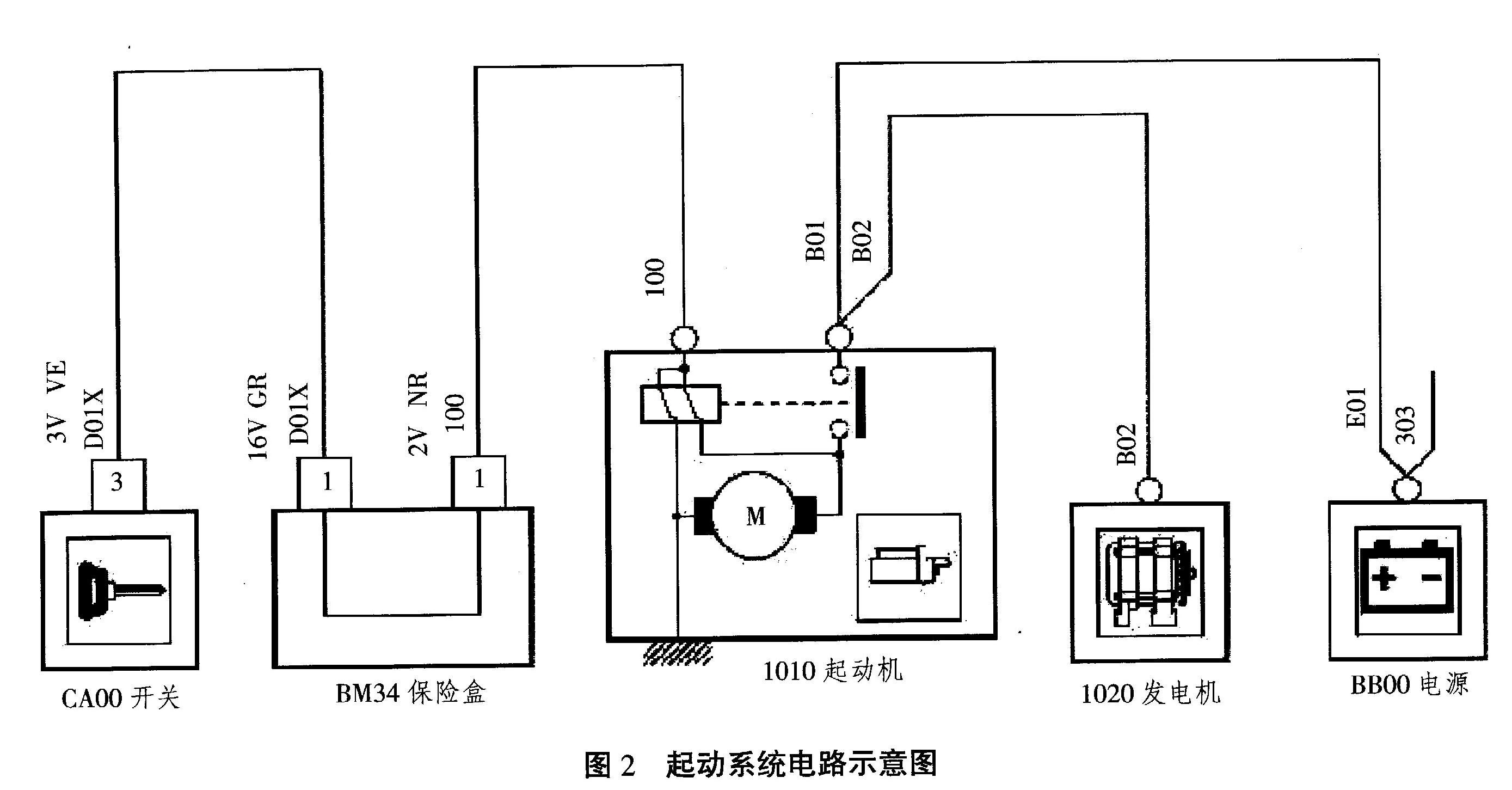

诊断检测:由于仪表盘、收音机和显示屏的关联供电线路没有问题,因此,怀疑启动机电路(见图2所示)有故障。

标致307加装音响后不能启动维修2

在图2中,使用万用表检查点火开关(CA00)的(3V VE)插接器的3号针脚到保险盒(BM34)的(16V GR)插接器的1号针脚之间的连线,保险盒(BM34)的(2V NR)插接器的1号针脚到启动机(1010)的启动控制线路,电源(BB00)正极到启动机(1010)的+12V电源线路均正常,但测量点火开关(CA00)启动请求时,没有+12V电源信号到启动机(1010)磁力开关。先把点火开关(CA00)的(3VVE)插接器的3号针脚断开,就近接1条+12V电源给点火开关3号针脚供电,这时启动机运转正常,因此,怀疑点火开关(CA00)有故障。

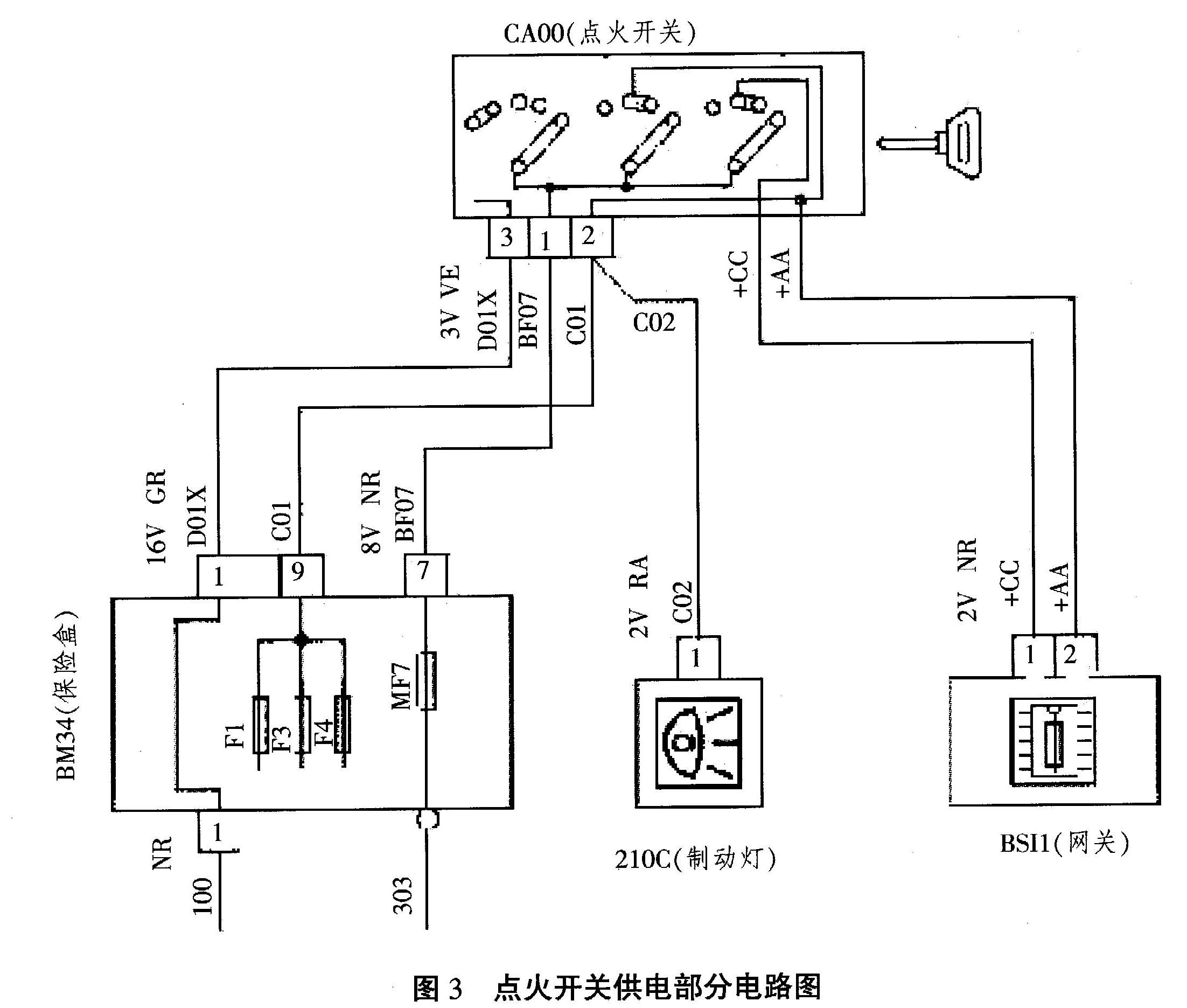

找到点火开关、网关电脑(BSI1)和保险盒(BM34)相关电路图(见图3所示)。

标致307加装音响后不能启动维修3

使用万用表测量点火开关到网关电脑(BSI1)的(2V NR)插接器的1号针脚+CC和2号针脚+AA线路及其连接,无故障。测量点火开关的3针脚绿色插接器(3VVE)的1号针脚到保险盒(BM34)的8针脚黑色插接器(8V NR)的7号针脚之间线路,没有+12V电压,保险盒(MF7 -30A)熔断器熔断。那么什么原因会引起30A熔断器MF7熔断?

经查明,造成保险盒(BM34)MF7熔断器熔断的原因是:客户在加装音响时,电源由点火开关的+CC接线提供,把加装的音响安装在后行李舱内。后来客户不再使用加装的音响,拆除音响装置后,没有及时对电源线做绝缘包扎,最后正负线碰在一起引起短路。由于制动灯、电动后视镜、前顶灯、阅读灯、后顶灯、12V前插座、储物箱灯的电源均取自于+CC附件供电),所以这些附件都不工作。
故障排除:拆除加装的音响线路,对电源线做绝缘包扎,更换新的MF7 (30A)熔断器,试车后故障排除。
维修小结:对于客户私自加装外部用电设备后产生的故障虽不是个案,却给维修人员带来极大的考验。1个车辆故障的处理,往往需要维修人员平时维修经验的积累,从接车后对车辆故障现象的验证,常规的5液3水和线束检查,到与客户的沟通和询问,都是汽车故障排除不可或缺的手段。目前,车载网络通信越来越复杂,如果不能借助电路图来分析和判断故障位置,虽有诊断仪,对于初级维修人员仍是一种严峻的挑战,因此,本案例的故障排除方法值得借鉴。
