长城哈弗CUV怠速运转时排烟为灰白色

检修描述：一辆装备GW2.8TC型增压共轨柴油机、5速手动变速器的长城哈弗CUV汽车。该车柴油机能顺利起动，怠速平稳，加速有力。但是，怠速运转时排烟为灰白色；均匀加速，排气管冒黑烟；突然加速，黑烟滚滚。

故障检测：该柴油机为电控共轨燃油喷射系统，该柴油机的供油量、供油提前角及供油规律，均主要由ECU根据加速踏板位置传感器、柴油机转速传感器、空气流量计及冷却液温度传感器等输出的参数通过喷油器上的电磁阀控制。喷油压力由ECU根据工况的需要，通过高压油泵进油计量比例电磁阀进行控制。

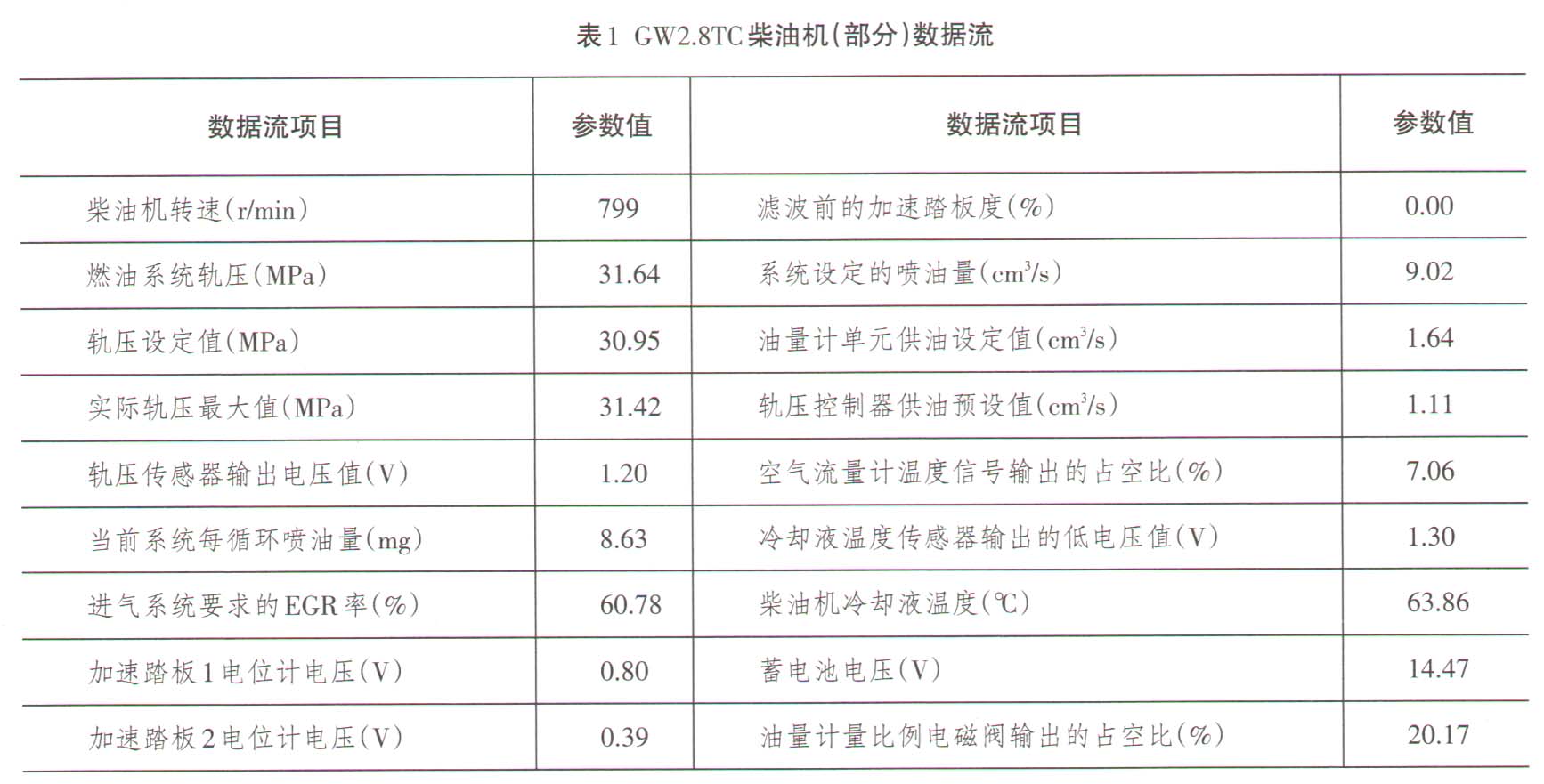

使用专用故障诊断仪，打开点火开关，进入柴油机诊断功能，读取故障码，无故障码输出；起动后，柴油机怠速运转，待冷却液温度上升后，读取柴油机系统的数据流（共40个），部分数据流见表1。

根据该车柴油机冒黑烟等现象，经分析认为：故障在加速踏板位置传感器、冷却液温度传感器、喷油器、EGR电磁阀及EGR阀、涡轮增压器等。

1．加速踏板位置传感器检查。连接故障诊断仪，打开点火开关，读取数据流。加速踏板从不踩到完全踏到底的过程中，加速踏板位置传感器的1#电位计输出电压值从0.8V逐步增加到4V，2＃电位计输出电压值从0.4V逐步增加到2V，并且随着踩加速踏板位置的不同，1#电位计输出电压值始终是2＃电位计输出电压值的2倍。上述检测说明加速踏板位置传感器性能良好。

2．冷却液温度传感器检查。关闭点火开关，拆下冷却液温度传感器，测量线束侧插头电压为5V；加热冷却液温度传感器，测量其电阻值的变化，在20℃时电阻值为2.53kΩ，在100℃时电阻值为180Ω,。各测量值都在正常范围内。

3．检查涡轮增压器。该柴油机采用了废气涡轮增压装置（增压器为三菱TF035HM型、最高转速18万r/min、最高增压比为2），由机械式的排气放气阀控制增压压力。检查增压器的涡轮、压气机及润滑部分，未发现异常；用手动真空泵检查排气放气阀，动作良好。

4. EGR电磁阀及EGR阀检查。EGR电磁阀有2个接线端子，由ECU控制，测量其阻值，正常；拆下EGR,发现阀门处有积碳，但关闭良好。用化油器清洗剂洗了EGR阀，判断EGR电磁阀及EGR阀无故障。

5.喷油器检查。喷油器为博世CRIP2型，喷油器规格为6×0.137，电磁阀灵敏度为0.2ms。拔下主继电器，柴油机起动后，待柴油机自然熄火（卸压），关闭点火开关，拔下喷油器插头，测量各喷油器线圈的电阻为0.07Ω左右，供电电压为12.4V，正常；拆下高压油管、喷油器，发现喷油器喷油嘴积碳严重；分解喷油器下体，用化油器清洗剂检查发现所有喷油器的喷孔均未堵塞。考虑到喷油嘴积碳严重，用柴油机专用的超声波清洗剂洗了所有喷油器（注意：若更换新的喷油器，必须用故障诊断仪进行“匹配”，并输入新的喷油器的代号）。

故障排除：检查至此，仍未能发现故障原因，，于是将相关部件重新装配好后，起动柴油机，故障依旧。询问驾驶员得知该车始终在某个加油站加0#柴油，从未在小的加油站加油。从燃油滤清器通往油箱的油管，放出约500mL的柴油，肉眼观察未发现问题。无奈之下，决定更换另一个品牌的0＃柴油试试。将原油箱里的燃油全部放出，加入10L另一个品牌的0＃柴油，用手油泵放气后，起动柴油机，怠速运转约5min后，突然踩加速踏板。柴油机排烟恢复正常，故障排除。

维修小结：因燃油质量不好而导致GW2.8TC型增压共轨柴油机冒黑烟的故障很多，因此，维修此类故障时，请注意燃油品质，以免走弯路。
