检修描述:一辆2015款别克凯越,搭载L2B发动机,累计行驶里程约为11.7万km。车主反映,发动机无法起动。
故障检测:接车后试车,起动发动机,起动机不工作,同时组合仪表上多个故障灯点亮(图1),防盗指示灯闪锁,燃油表不显示。

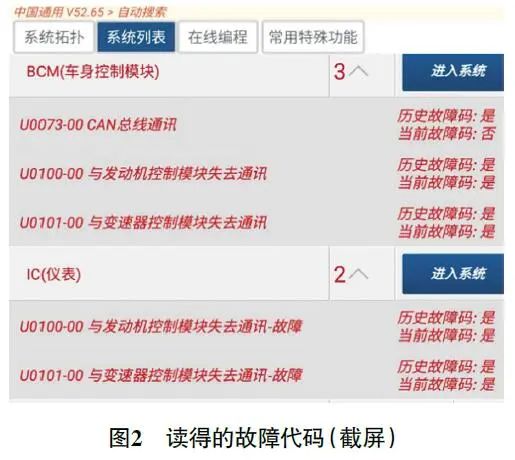

用故障检测仪检查,发现发动机控制模块(ECM)和变速器控制模块(TCM)无法通信,车身控制模块(BCM)和组合仪表(IP)中均存储有与ECM和TCM失去通信的故障代码(图2)。

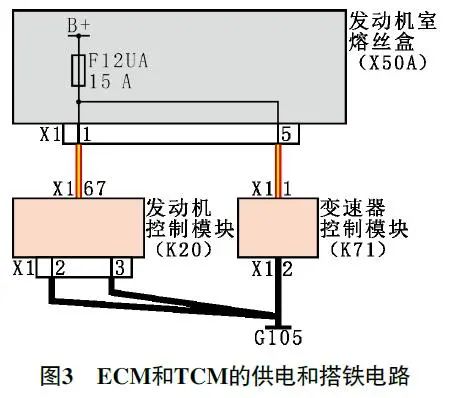

查看相关电路(图3)得知,ECM和TCM共用供电熔丝F12UA和搭铁点G105。检查熔丝F12UA和搭铁点G105,未见异常。
再次试车,发动机又可以起动了。进行路试,同时用pico示波器从数据诊断接口(DLC)端子6(CAN H端子)和端子14(CAN L端子)处测量CAN总线信号,行驶约5 km,组合仪表上的指针归零,防盗灯指示灯闪烁,发动机没有熄火,但变速器无法升挡。将车开回厂后熄火,重新起动发动机,又无法起动了。用故障检测仪检测,仍是ECM和TCM失去通信。

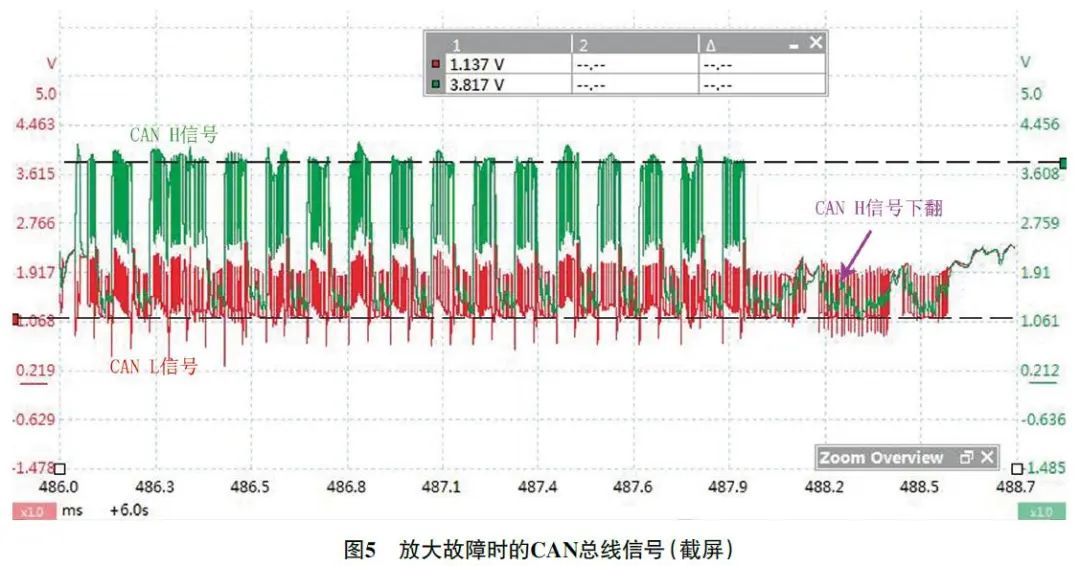

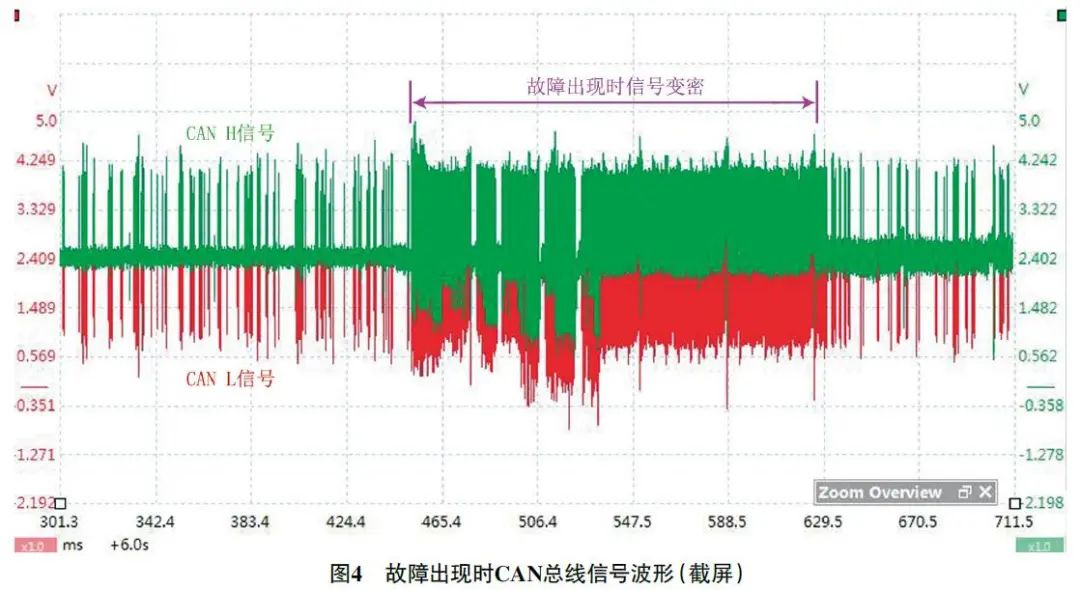

回看捕捉的CA N总线信号波形,发现故障出现时,CAN总线信号变得很密(图4);放大波形(图5),发现CAN H高电位由3.4 V升高至3.8 V,CAN L低电位由1.4 V降低至1.0 V,且CAN H信号偶尔下翻,由此推断CAN H线路存在虚接。

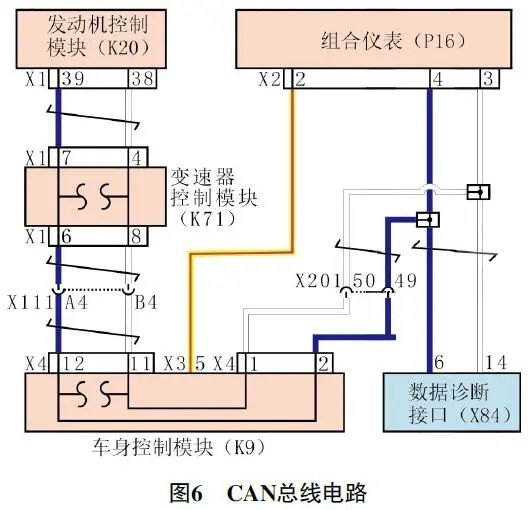

如图6所示,该车CAN总线上共有4个控制模块,分别为ECM、TCM、BCM和IP。由于故障时故障检测仪可以与IP和BCM通信,但无法与ECM和TCM通信,结合图6分析,推断故障点在TCM与BCM之间的CAN线路上。
故障排除:拆下BCM(安装在驾驶人侧仪表板下),检查发现BCM导线连接器X4(图7)未连接到位。

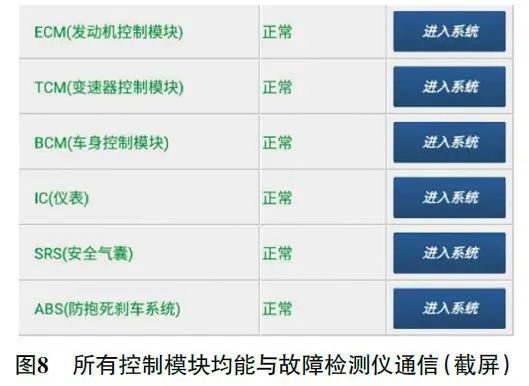

将BCM导线连接器X4连接到位后试车,所有控制模块均能与故障检测仪通信(图8,其中安全气囊控制模块和防抱死制动控制模块通过K线与故障检测仪通信),且无故障代码存储;反复路试,故障未再出现,故障排除。
