奇瑞星途揽月VX无法启动故障检修

检修描述：一辆行驶里程仅100km、配置2.0T发动机的新款奇瑞星途揽月VX。客户反映：该车不能启动，天窗、雨刮及氛围灯均不能工作。

故障检测：

（1）客户电话反映一台新车行驶不久，停放一天就不能正常启动，经销商派技师上门救援。

（2）技师用万用表测量蓄电池电压为9.52V，蓄电池电压不足，遂搭电将车辆启动后开回公司检查。

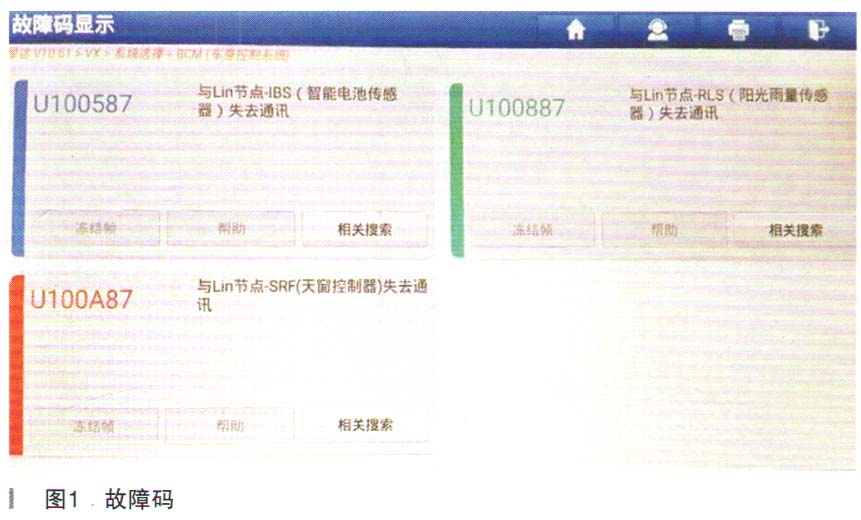

（3）用诊断仪诊断故障码，如图1所示。

（4）初步分析这些故障码，好像与蓄电池电压低没有直接关系。测量车辆静态电流，等车辆休眠后，显示静态电流为80mA左右，明显大于一般的车辆静态电流20mA，故怀疑有哪个模块或者线路故障导致车辆漏电，从而导致蓄电池馈电。

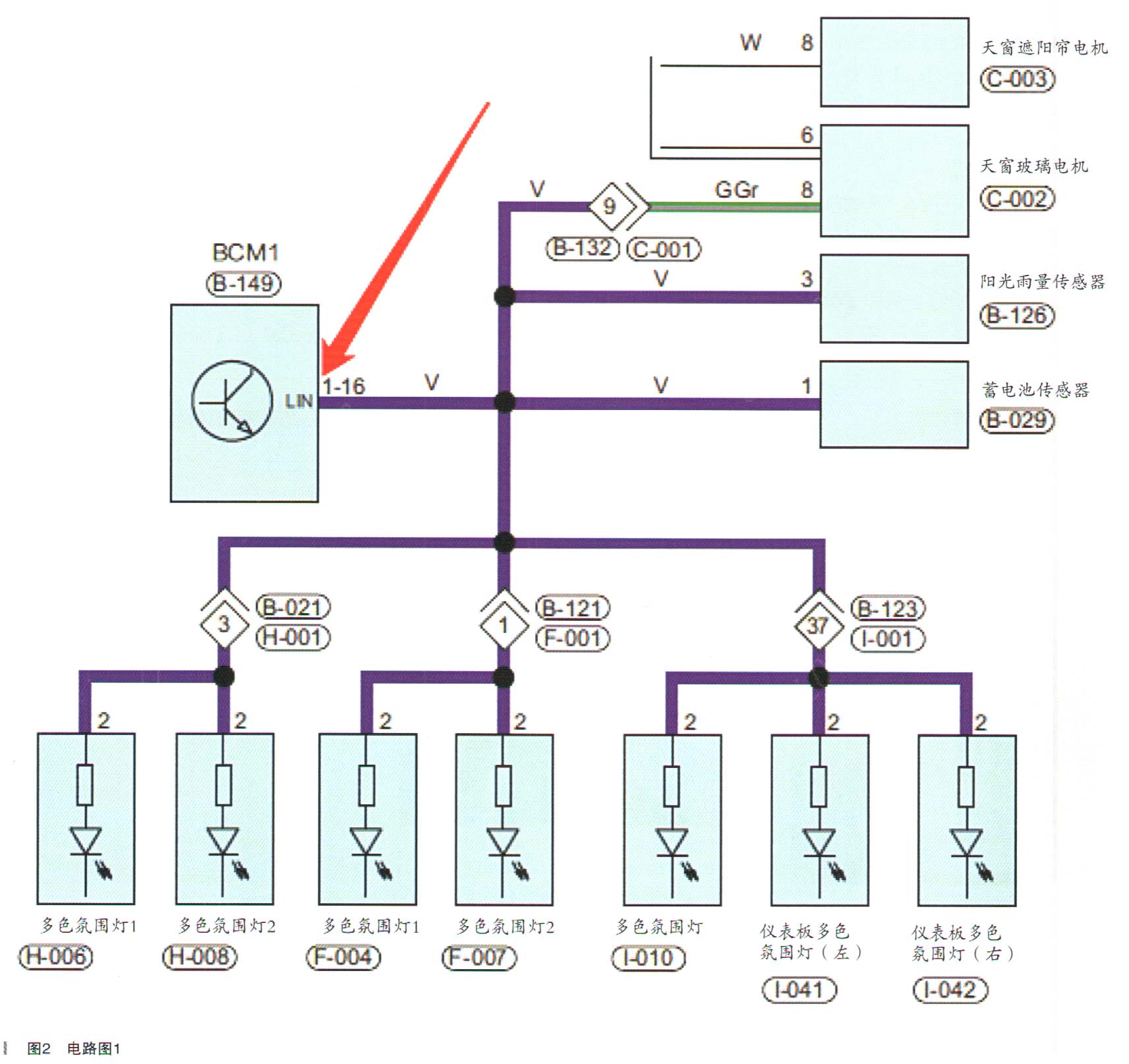

（5）结合故障码的指引和电路图（如图2所示）分析，导致与LIN线节点失去通信的故障原因有：LIN线对地短路、对电源短路或者短路。

（6）用万用表测量BCM模块的1-16针脚的LIN线电压为0V，测量这个LIN线对地、对电源均不导通。

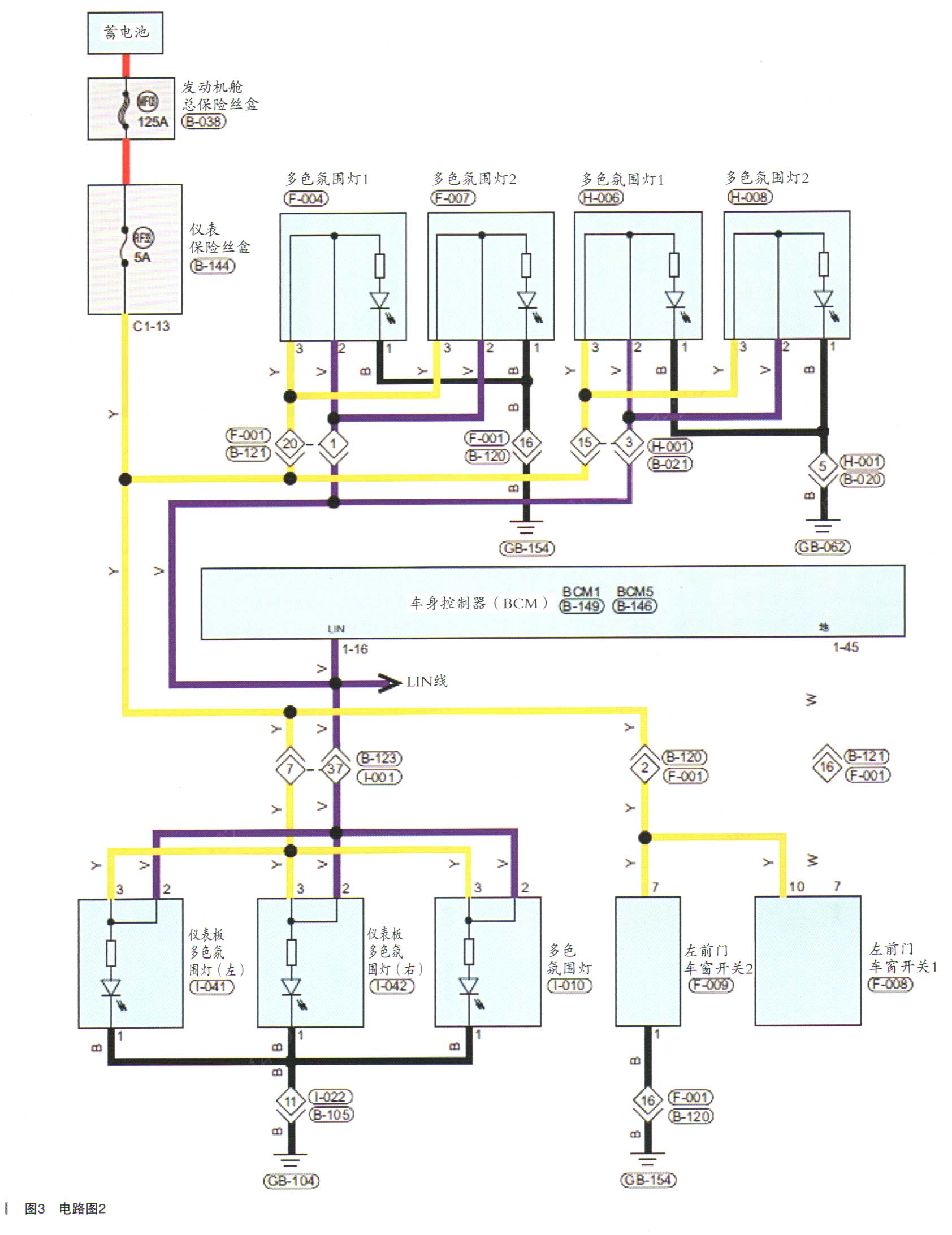

（7）正常的情况这个LIN线应该有12V的电，模拟给这个LIN线一个12V电，氛围灯也不亮。为了对比，找同类型的车辆，模拟故障给LIN线一个12V电，氛围灯点亮，判断故障车的LIN线可能有问题。氛围灯电路图如图3所示。

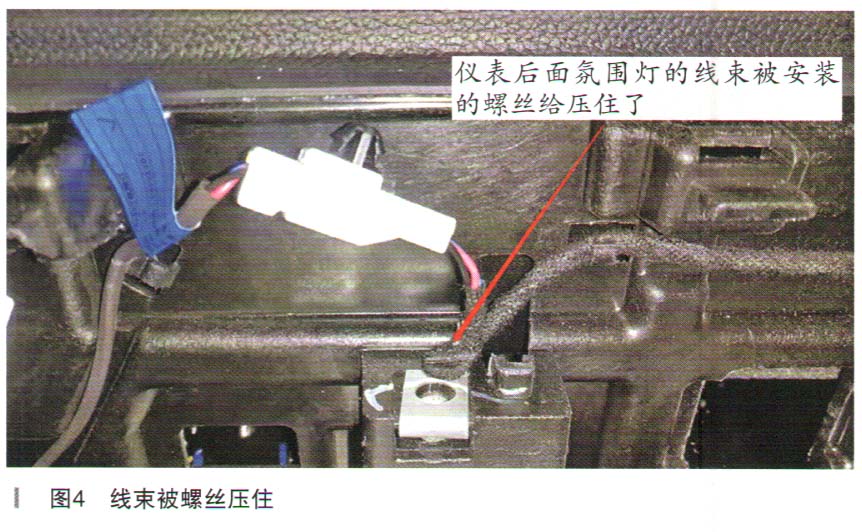

故障排除：参考维修手册上的电路图，准备检查测量线束及插接器，发现仪表盖板后面氛围灯的线束在安装的时候被螺丝压住了，如图4所示，修复整理线束，故障排除。

维修小结：故障的根本原因是车间安装线束的时候，不小心让螺丝把线束压住，导致线束损坏。技师在诊断的时候一定要理清思路，结合诊断仪的故障码进行分析，同时参照电路图测量分析对比验证。
