检修描述:一辆行驶里程约1100km、配置SQRF4J16缸内直喷涡轮增压发动机的2020年奇瑞星途LX。客户反映:该车行驶一段时间,仪表上显示发动机故障灯亮。
故障检测:(1)客户进店反映车辆启动后,发动机故障灯亮。

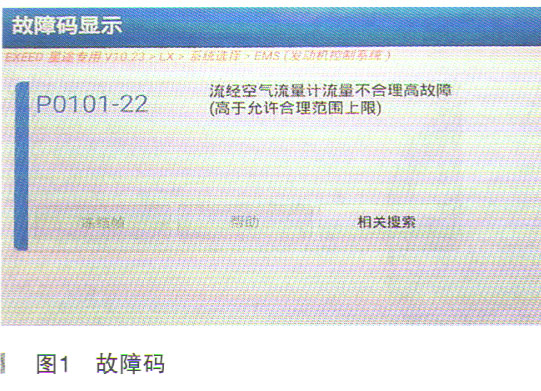

(2)技师连接OBD插头,用诊断仪诊断读取故障码为P0101-22(流经发动机空气流量传感器不合理),截图如图1所示。

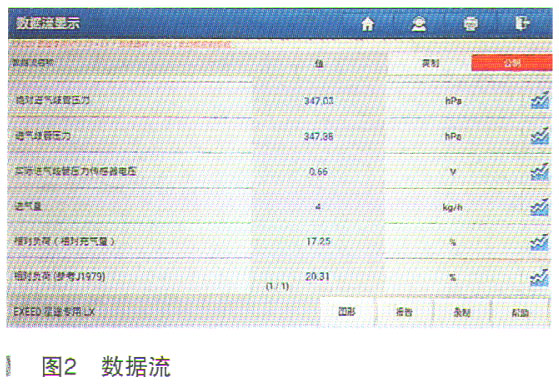

(3)读取发动机的相关的数据流,空气流量、发动机负荷、进气压力等信号,均未发现明显异常,如图2所示。
(4)参考故障码的定义,初步判断进气系统有漏气现象,口测检查进气系统无明显异常。

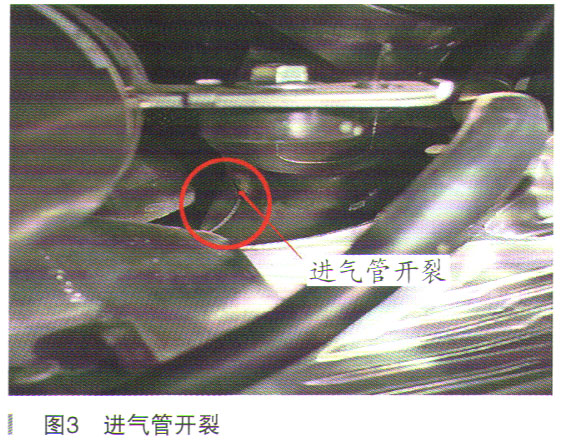

(5)用专用的烟雾检漏仪检测进气系统,观察进气系统后发现,有漏气的地方,如图3所示。

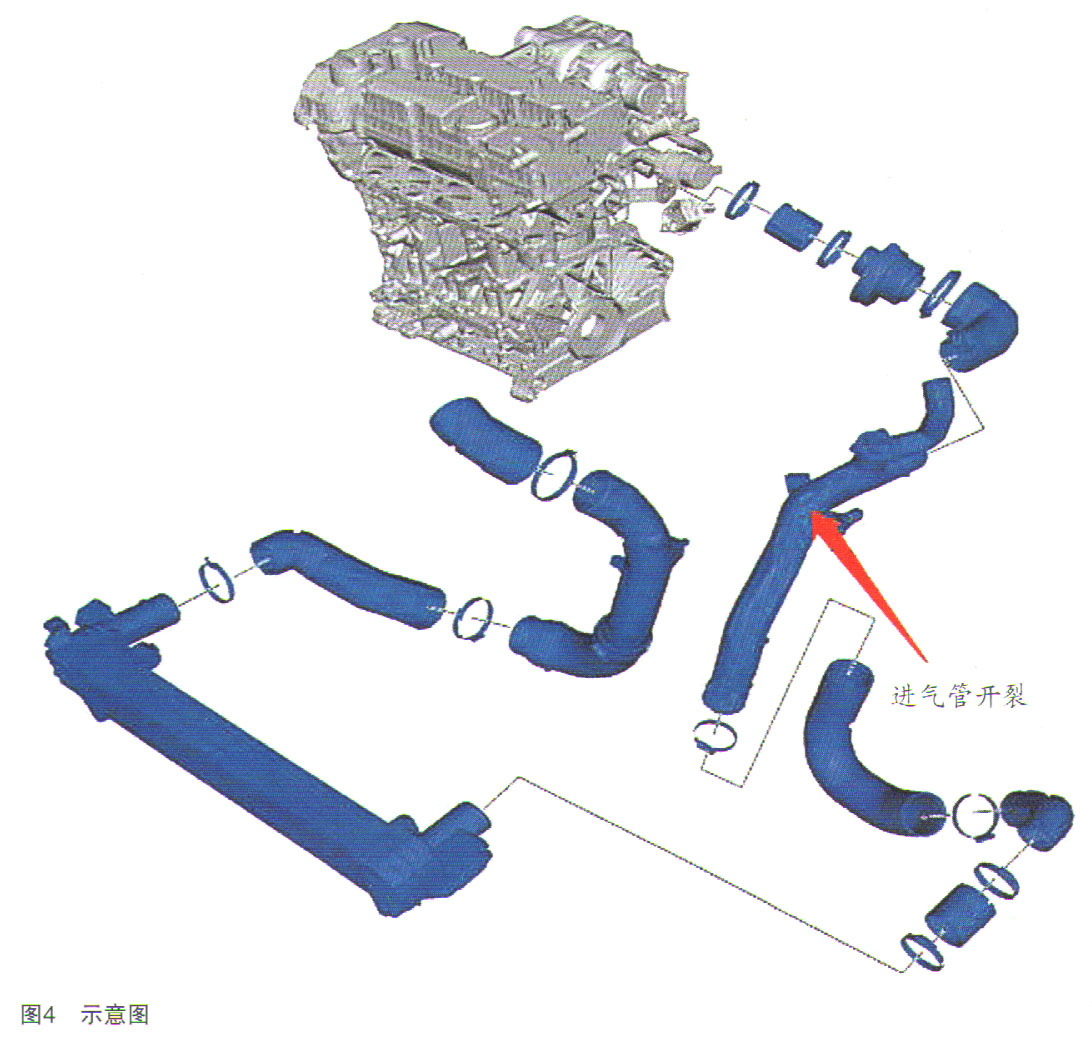

维修手册的示意图如图4所示。
故障排除:在发现问题根源之后,对破损的进气管进行更换,试车,故障排除。
维修小结:国六发动机的排放要求较高,对进气、排气系统的密封性要求很严格,所以出现发动机之类的故障,就要求技师不但要会利用故障码、数据流等进行合理的分析问题,同时还要会利用专用的检测设备进行检测(本故障中就要用到烟雾检漏仪),这样才能保证车辆的一次性修复,达到客户满意。
