奇瑞星途TXL车左右迎宾灯均不亮检修

作者:汽车维修技师 2022-11-03 收藏成功收藏本文

一辆行驶里程约1100km的奇瑞星途TXL,客户反映该车在解锁及开门的状态下,两前门后视镜下的迎宾灯均不亮。

检修描述:一辆行驶里程约1100km的奇瑞星途TXL。客户反映:该车在解锁及开门的状态下,两前门后视镜下的迎宾灯均不亮。

故障检测:(1)经过与客户现场确认,车辆在遥控解锁或者开门的状态下,两前门后视镜下的迎宾灯无论在白天还是夜晚均不亮;按照正常情况,两边都不亮,线路和灯的可能性不大;用诊断仪诊断相关模块,无相关故障码。

(2)查阅星途车辆维修手册获悉,迎宾灯点亮的条件有以下4条:

①车辆解锁状态;②后视镜展开;③晚上(夜间)模式;④任一车门从关闭状态变成打开状态。

(3)试车遥控开门或者感应开门,后视镜均能展开,四门均能解锁,排除以上3种开门的状态的故障可能;接下来就是重点排除是不是在晚上(夜间)模式失效。

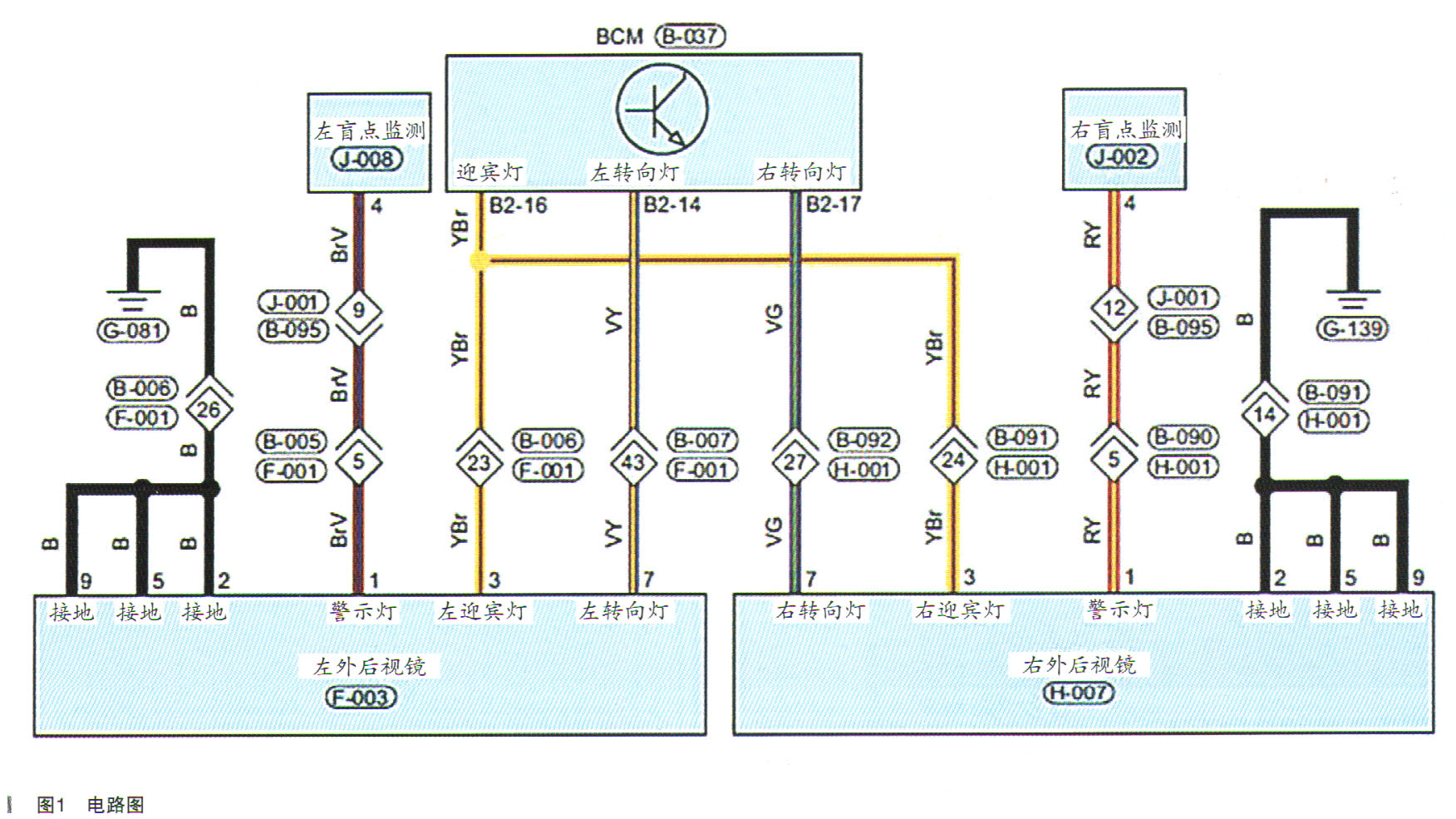

(4)查阅星途汽车后视镜的电路图,如图1所示。

奇瑞星途TXL车左右迎宾灯均不亮检修1

(5)为排除迎宾灯和线路的故障,直接在BCM的B2-16端子供电,左右迎宾灯正常点亮,左右的迎宾灯及线路正常。

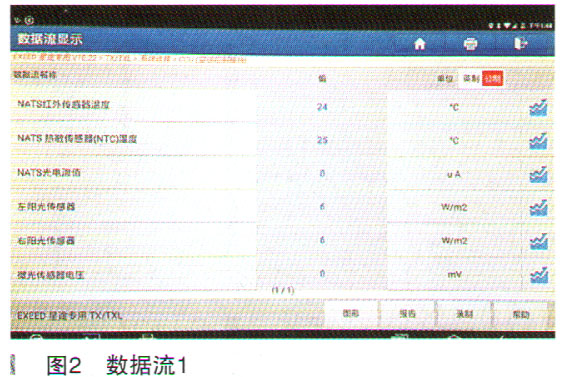

(6)考虑是不是夜间模式失效,用诊断仪读取空调CCU模块的数据流,发现微光传感器的数据流为0V,如图2所示。为快速确认故障,更换一个微光传感器,读取数据流仍然是0V,再次排除微光传感器本身故障。

奇瑞星途TXL车左右迎宾灯均不亮检修2

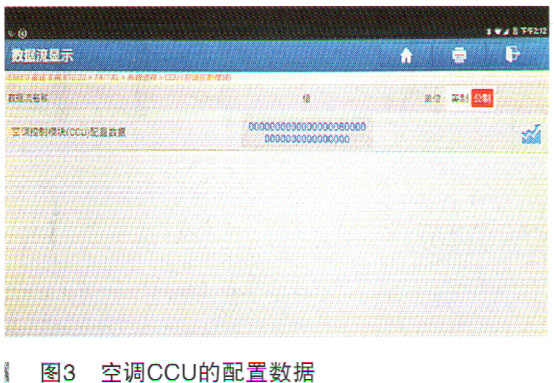

故障排除:再次询问客户故障是什么时候发现的,客户告知新车就不亮,咨询相关研发的工程师,车辆配置软件不对也会导致类似的故障,用诊断仪读取空调CCU的配置数据如图3所示,感觉这个配置数据明显不对,于是用车辆的VIN号从厂方获取新的空调CCU的配置数据。

奇瑞星途TXL车左右迎宾灯均不亮检修3

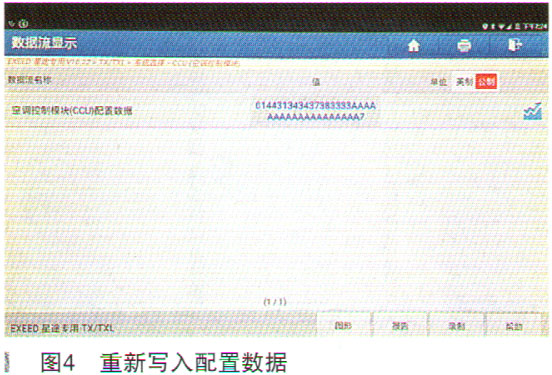

(1)获取新的配置数据,重新写入如图4所示。

奇瑞星途TXL车左右迎宾灯均不亮检修4

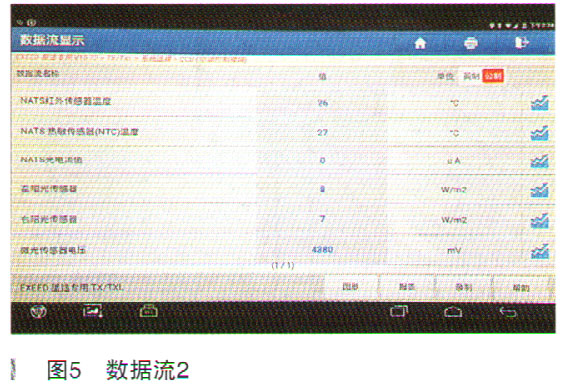

(2)写好配置数据后,再次读数据流空调模块CCU的数据流,发现微光传感器的数据流显示为4.3V左右,数据流正常,如图5所示。

奇瑞星途TXL车左右迎宾灯均不亮检修5

(3)手动把反光镜复位,试车故障排除。

致微光传感器的数据不正确,默认为强光模式,导致功能失效,微光传感器的信号是给空调和BCM共用的。空调模块采用微光传感器电压信号,通过CAN线发给BCM,BCM通过微光传感器的电压值的变化来判断车辆是在夜间还是白天的模式,从而触发迎宾灯是否点亮。
