起亚K3轿车鼓风机常转高速故障检修

作者:汽车领地 2021-08-11 收藏成功收藏本文

一辆2013年起亚K3,打开空调开关鼓风机一直转高速。

检修描述:一辆2013年起亚K3轿车,该车是购买的二手车,交通事故维修后发现,打开空调开关鼓风机一直转高速,调节风速,显示屏显示正常,但实际风速投消变化。其他功能正常。该车在其刊卿参理厂更换鼓风机调速模块和空调控制面板,没有能排除故障。

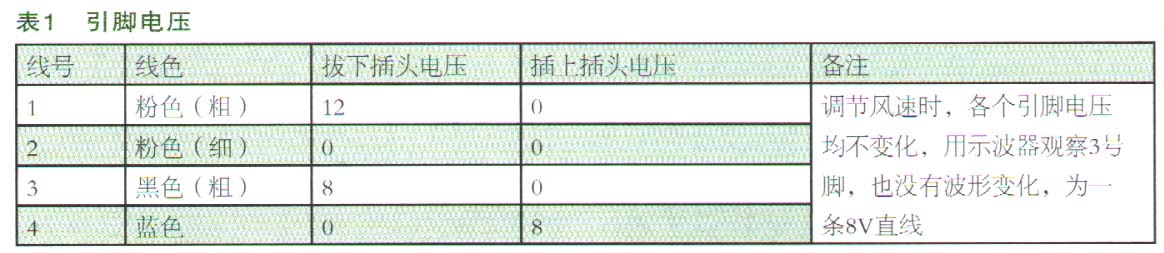

故障检测:接手后,先进行简单问题的排查,拆下鼓风机调速模块,发现这是一个4脚控制模块。根据模块的外观,发现其可以拆开检测。用电烙铁焊开线路板上的引脚后,用万用表对电路板上的元件进行了测量。经过检查,确认上面有一个热敏保险损坏,更换一新鼓风机模块后,故障现象没有改变。测量模块的4个引脚电压,如表1所示。

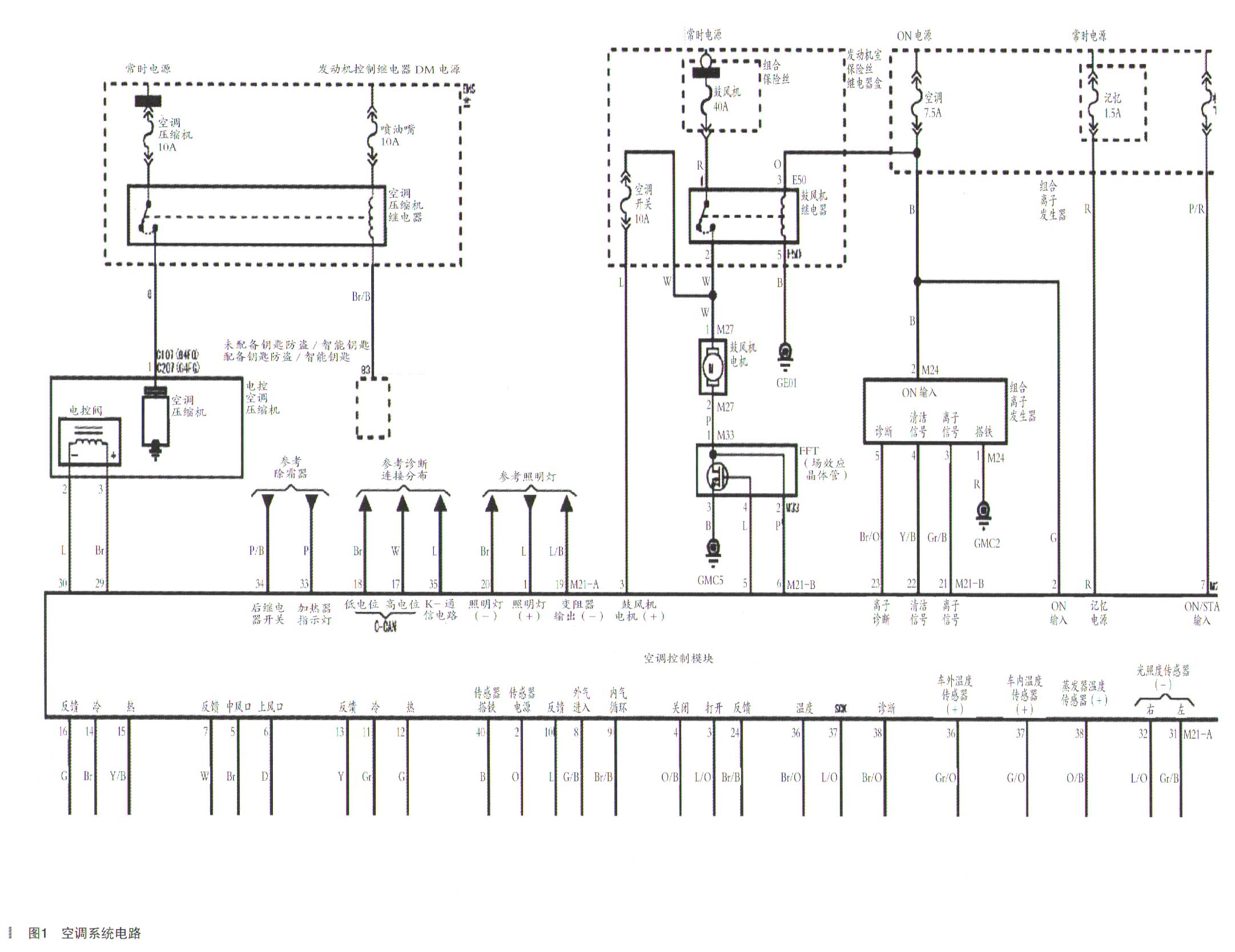

根据表1数据,我们分析表中的电压,认为可能存在线路故障。试着给3号脚用1kΩ电阻接负极后,鼓冈溯晦以主降了下来,说明鼓印调速模块已经工一作了,并且问题的焦点在信号电压不能调节上,为了准确确定故障点,找到此车的线路图,如图1所示。

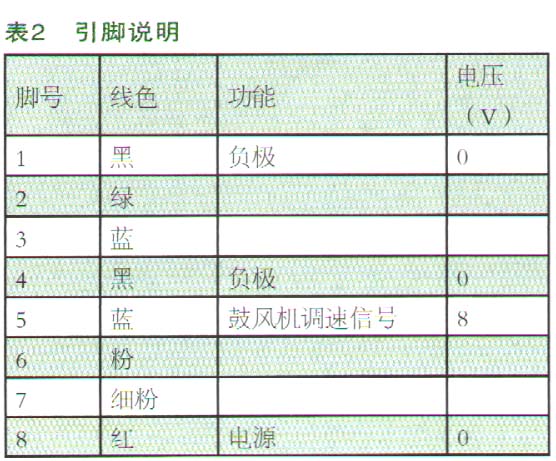

结合实物与电路图分析,该车的鼓风机受调速模块控制,模块受控制面板控制,其中粗粉色线为鼓风电机负极端,细粉线为鼓风机控制电压反馈线,细蓝线为控制模块的控制端,粗黑线为鼓风机负极。分析实物与电路图,发现其中一个8针插头与风速调节有关,其余插头为模式电朴空制功能以及空调电磁离合器控制。测量该8针插头与风速调节有关引脚的电压,如表2所示。

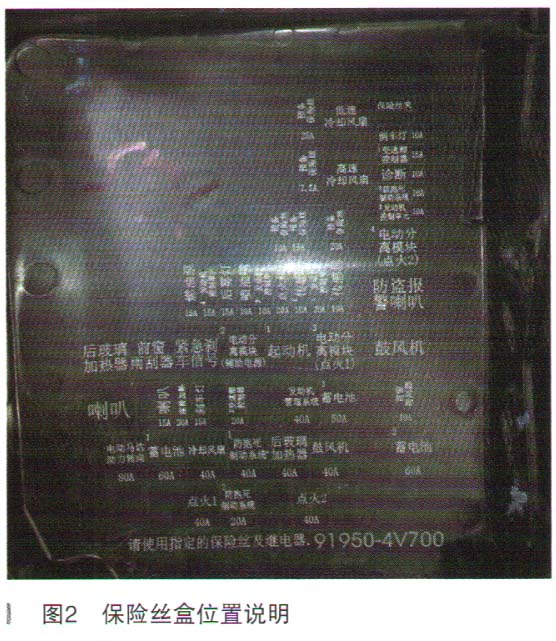

故障排除:通过表2,我们与电路核对后发现,缺少8号脚电源电压。参考电路图,发现有一个位于发动机室的1。号保险丝,但实际找到保险丝盒上的说明,如图2所示。

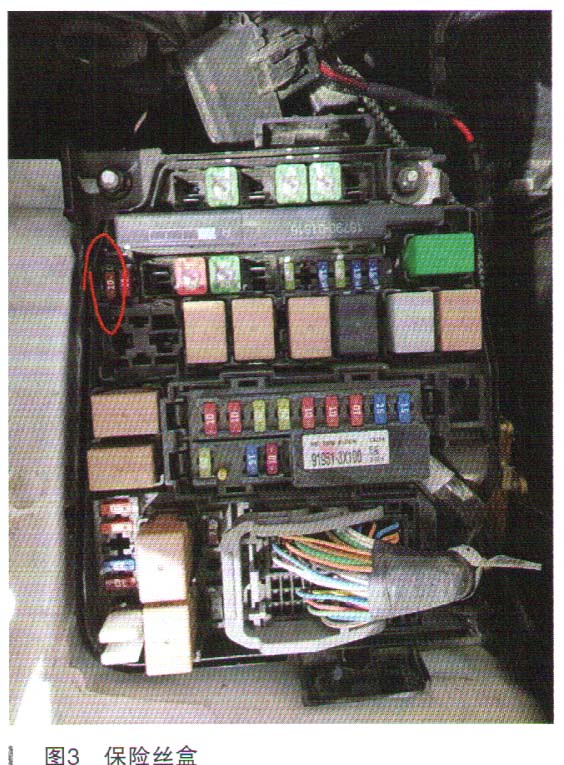

并未发现标有空调开关字样的保险丝。但经过检查,发现如图3所示位置的保险缺失。


给此位置增加一个10A保险丝后,此时,测量鼓风机调速模块上信号线蓝线电压,最低转速时信号电压为4.25V,最高转速时信号电压为8.28V,同时鼓风机=速正常调节,故障排除。

维修小结:此车故障是因为事故后引起,应该是上次的维修人员粗心引起,缺少保险丝导致鼓机常转高速。

一般情况下,缺少保险丝是某电器不工作,此车的故障现象有点异常。后来分析,认为此保险丝是空调面板内部,输出鼓AM专速信号的控制模块的供电端,当供电端没有电源时,就不能正常工作。这种设计可能是一种保护性设计,防止系统出现故障时,可以使空调运行,防止空调蒸发箱结冰,但这纯属个人猜想,不能完全确认。

汽车电子电路发生故障,要进行详细检测,对检测数据进行科学分析,疑难故障必须有电路图的指导才能排除故障,盲目换件只会造成劳民伤财。
