起亚K3仪表指示灯异常闪烁

作者:晓 秋 2023-03-08 收藏成功收藏本文

一辆起亚K3,发动机故障灯、ABS、气囊指示灯、手刹指示灯异常闪烁。

检修描述:一辆起亚K3,发动机故障灯、ABS、气囊指示灯、手刹指示灯异常闪烁。

故障检测:

一、分析

1.仪表        2.控制单元故障  3.线路故障

二、检查

1.首先确认故障现象,故障存在

2.连接GDS检测,GDS与车身控制模块无通讯。(从室内和室外诊断插   头连接都无法通讯)

3.通过以上现象分析,怀疑网络通讯C-CAN短路。

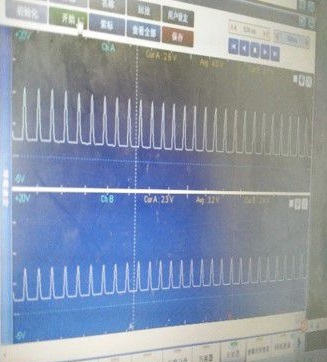

4.连接示波器,检测高CAN/低CAN波形(如下图),通过图中我们能发现,高CAN与低CAN波形状态是一样的。因此判断故障为高、低CAN线互相短路。

本田雅阁保险丝缺失导致发动机故障灯亮维修1

本田雅阁保险丝缺失导致发动机故障灯亮维修2_副本

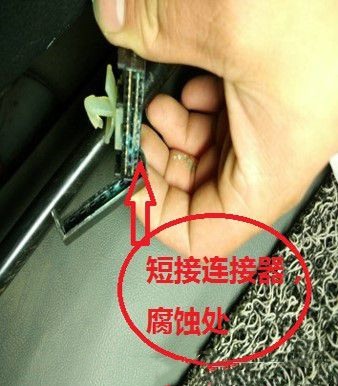

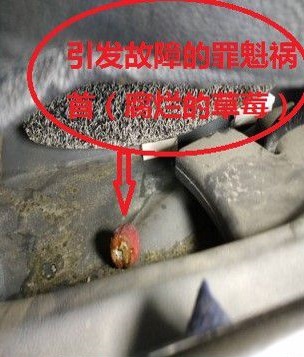

5.根据网络布局图依次断开相关控制模块及短接连接器检查,发现在助手席座椅下的短连接器JF01,掉落在地板上,插头已腐蚀。如下图:一颗草莓挨着短接连接器腐烂,导致短接连接器高低CAN短路。

本田雅阁保险丝缺失导致发动机故障灯亮维修3

故障排除:重新清理短接连接器,故障排除。
