检修描述：一辆2011年奥迪A6L轿车。用户反映：该车打开收音机系统，显示屏按照正常状态自动伸出达到工作状态，可以正常选取相应的电台频道，但发不出声音；偶尔显示屏自动关闭，操作面板无法控制MMI系统（按键无法正常使用）；关闭点火开关，再次打开故障依旧。

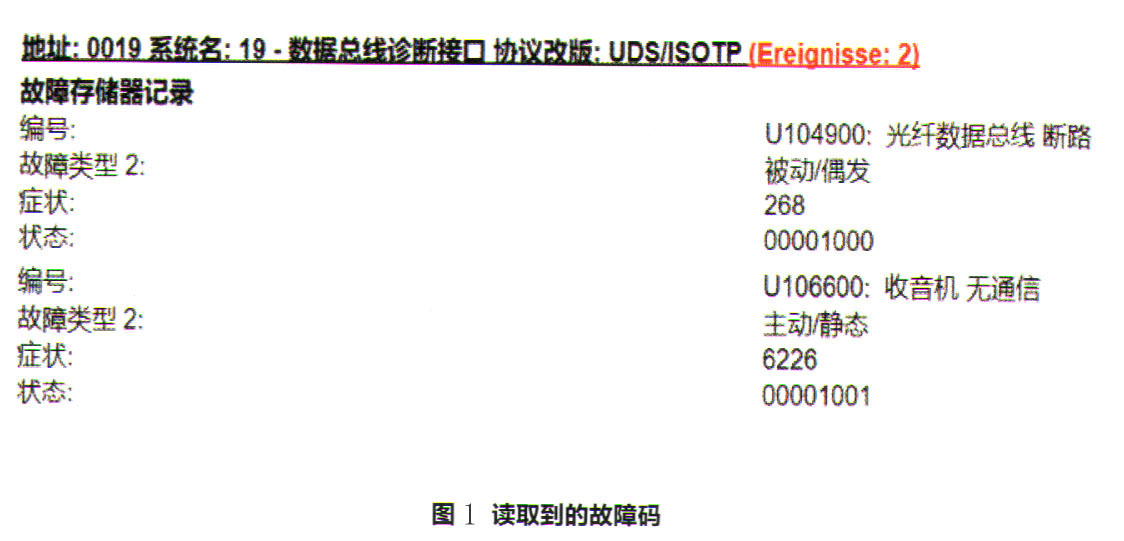

故障检测：因故障一直存在，所以维修人员接车后用故障诊断仪检测存在故障码如图所示（图1）。
为什么只在地址19（数据总线诊断接口）中出现故障码？通过学习奥迪自学手册了解到奥迪信息娱乐系统的发展经历了2个不同的发展阶段：模块化信息娱乐系统平台MIB和多媒体交互系统MMI。其中MMI又分为MMI 2G、MMI 3G及MMI 3G plus。
在MOsT信息娱乐系统中，信息控制单元J523或前部信息显示控制单元J794是系统正常工作时的管理器。数据总线诊断接口J533或J794是MOsT系统的诊断管理器。因本车的信息娱乐系统是MMI 3G plus，那么诊断管理器是J533，只在网关中会读到信息娱乐系统的相关故障码。
分析故障码会给我们进一步诊断提供怎样的信息？对于MOsT总线的环路特点，当任意节点出现断路，都会造成系统不工作。但系统是如何确定是收音机系统无通讯的呢？
光纤数据总线系统不支持节点的自诊断，因为如果存在开环故障，从节点到诊断仪之间的诊断数据传输也将中断。所以在MOsT系统中有一种特殊的诊断方式，即回路中断诊断。它的工作原理是通过断路诊断线完成网关与节点之间的电路连接，维修人员可以使用诊断仪完成断环故障的诊断。

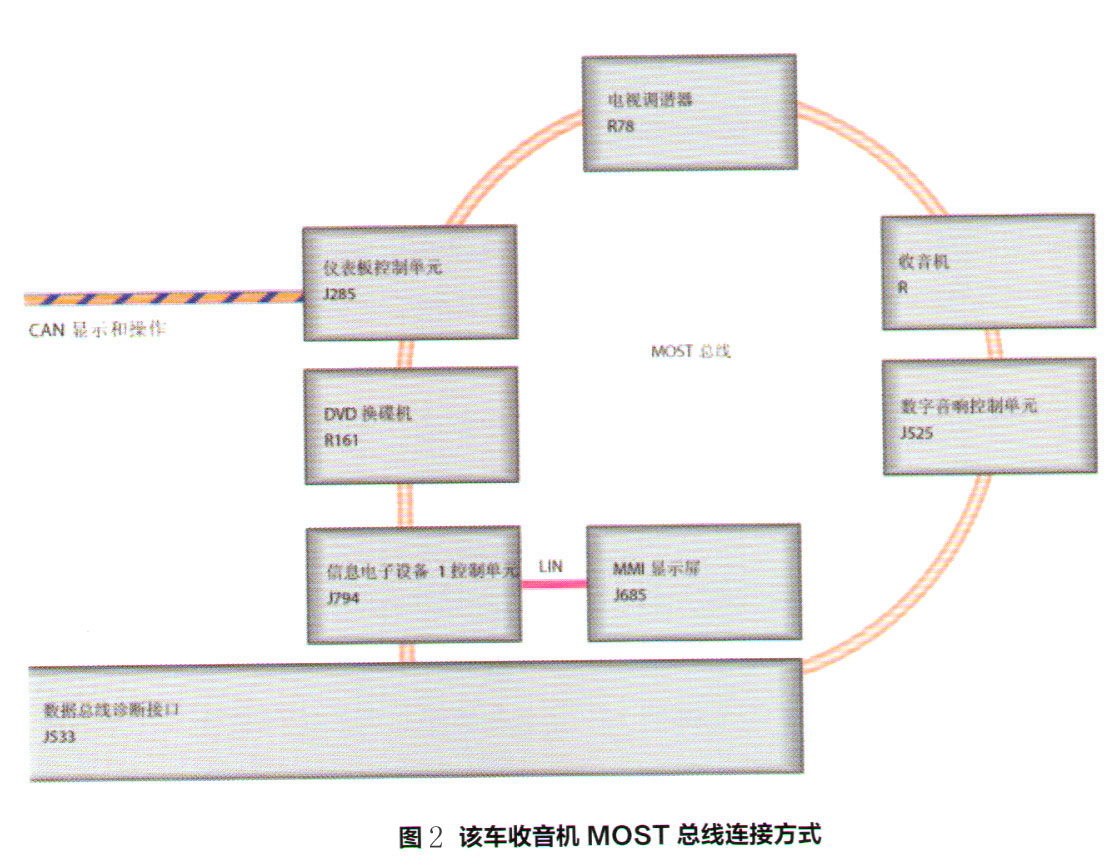

网关通过断路诊断线发送一个开始信号给各节点，接着所有节点接通它们的光纤收发器中的发光二极管，然后检查上一节点的光信号是否通过光缆到达下一节点的光敏二极管。如果每一个节点发送的信息都能到达开关诊断电缆，诊断仪就会依次显示各节点的检测结果。技术人员根据检测结果，就可以判断出哪2个节点之间的光通信中断。该车收音机MOsT总线连接方式如图2所示。
通过“收音机无通信”和“光纤数据总线断路故障码”2个故障码分析可能原因：收音机供电或相关电气部件故障，导致光纤信号不能传输；电气部件无异常，但光纤信号中断，导致收音机信息不能正确传递到网关。

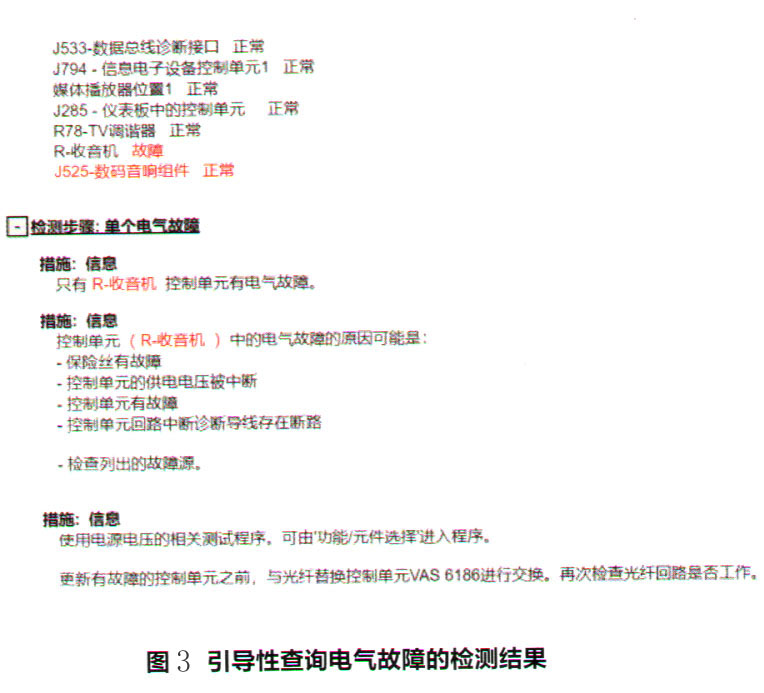

在网关J533中进行回路中断检测或者通过引导性查询进行检测。本案例通过引导性查询进行的检测，结果显示：使用引导性故障查询无法明确定位和维修故障。接着通过引导性查询继续进行电气故障的检测（图3）。

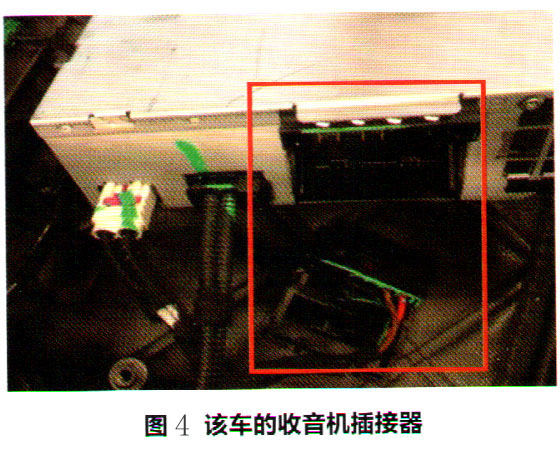

根据检测结果，检测收音机的熔丝，正常。拆检收音机，发现收音机的插接器存在虚接（图4）。
故障排除：将插接器处理，重新插回后反复试车，故障不再出现，并且收音机可以正常使用。
维修小结：诊断信息娱乐总线系统故障时，J533（MMI系统的地址码是19）和J794（MIB系统的地址码是5F）检测时应在相应控制单元内进行检测。
光纤系统出现异常时，可以通过回路断路检测手段进行以下检测：电气功能检测检查环路中的通讯状态；光路功能检测检查光回路是否存在中断。诊断结束后反思，在故障码的故障类型中“主动／静态”和“被动／偶发”的提示，与故障结论也是吻合的。
