奥迪A6L轿车不能一键启动

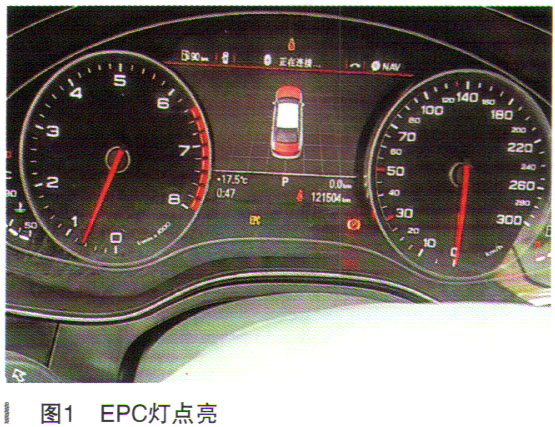

检修描述：一辆行驶里程约12.2万km、配置CLXA发动机的奥迪A6L轿车。该车不能一键启动，只有长按一键启动按钮才能启动。启动后EPC灯点亮，如图1所示。

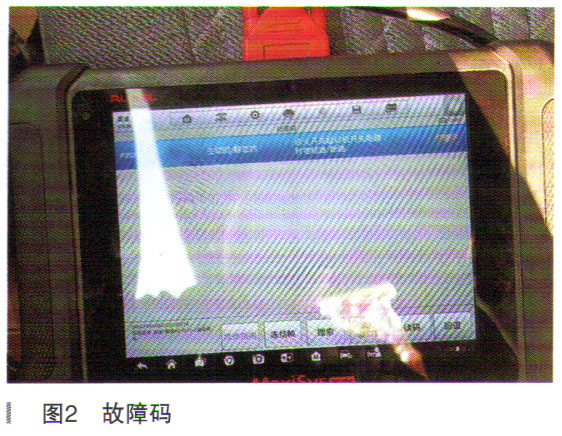

故障检测：连接诊断仪，读取发动机故障码。发动机报P2533：主动／静态，点火开关启动机开关电路对地短路／断路，如图2所示。

针对这个故障需要先了解这款车的整个启动逻辑，再进行故障诊断：

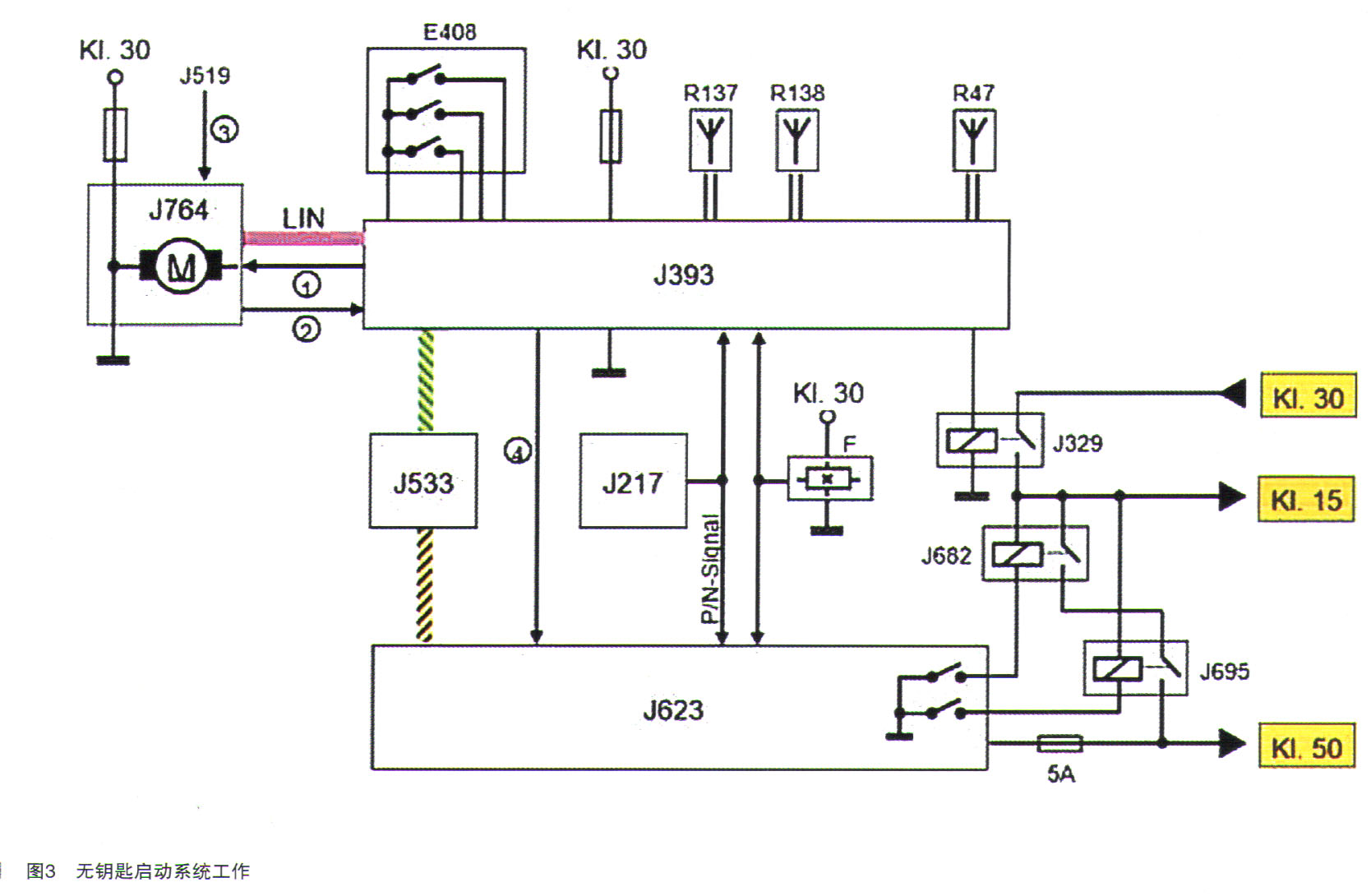

这款车的启动逻辑：按压一键启动按钮，J393会接收到E408输入的低电位信号。J393激活R137、R138低频天线发送信号给钥匙，并且确认钥匙位置，钥匙接收到两个低频信号后，加上本身的ID芯片信号，总共三个信号发送给R47高频天线。集成在J393内部R47高频天线接收到信号后，进行防盗比对，通过防盗认证后，J393通过舒适CAN发送信息给J533，J533通过EL动CAN发送信息给J623。通过1号导线发送许可命令（高电位12V信号）给J764。J764接收到许可命令后，控制方向盘解锁。J764解锁方向盘成功后，通过2号导线向J393发送允许接通15号电源信号。J393控制J329继电器吸合。J329吸合后全车15电源接通。J393通过4号导线发送50启动请求信号（高电位12V）。J623接收到50启动请求信号，接收到制动信号以及P/N挡信号－后，控制启动机继电器认启动机继电器2，发动机启动，如图3所示。

根据故障码的含义，可以列出以下几种原因：

（1）J623内部短路；

（2） J393进水内部短路；

（3）J623到J393的启动请求信号线断路或对地断路。

电路图如图4所示

本着先易后难的检吉顺序，先检查J393有没有进水腐蚀，拆开后发现没有进水的迹象。再对车身线路进行排除，当去启动车辆，在T17a/7这个位置去测量J393启动请求信号的时候，发现没有信号到。正常的启动信号是可以点亮功率试灯的。然后再去测J 393 T32g/5这个针脚有没有启动信号输出，启动的时候，发现可以点亮功率试灯，那么故障点可以锁定在J393到T17a这个转接插头的线路存在短路或断路。

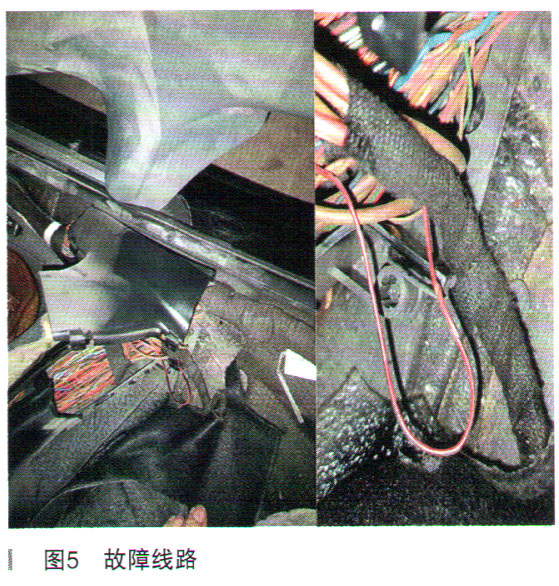

故障排除：用万用表200Ω挡位测T32g/5针脚对地电阻，发现电阻为无穷大。对地短路可以排除，接着就是查线哪里断了。最终在车内线束找到故障点，如图5所示。线束修复后，故障完美解决。
