2012 款大切诺基车发动机无法起动检修

检修描述：一辆2012款大切诺基车，搭载3.6 L发动机，累计行驶里程约为19万km。车主反映，发动机无法起动。

故障检测：接车后试车，起动发动机，起动机不运转，组合仪表上的多个故障灯点亮。用故障检测仪检测，发现发动机控制单元（PCM）、变速器控制单元（TCM）、防抱死制动控制单元（ABS）及电动助力转向控制单元（EPS）等多个动力CAN（CAN C）总线上的控制单元均无法通信，由此推断CAN C总线存在通信故障。

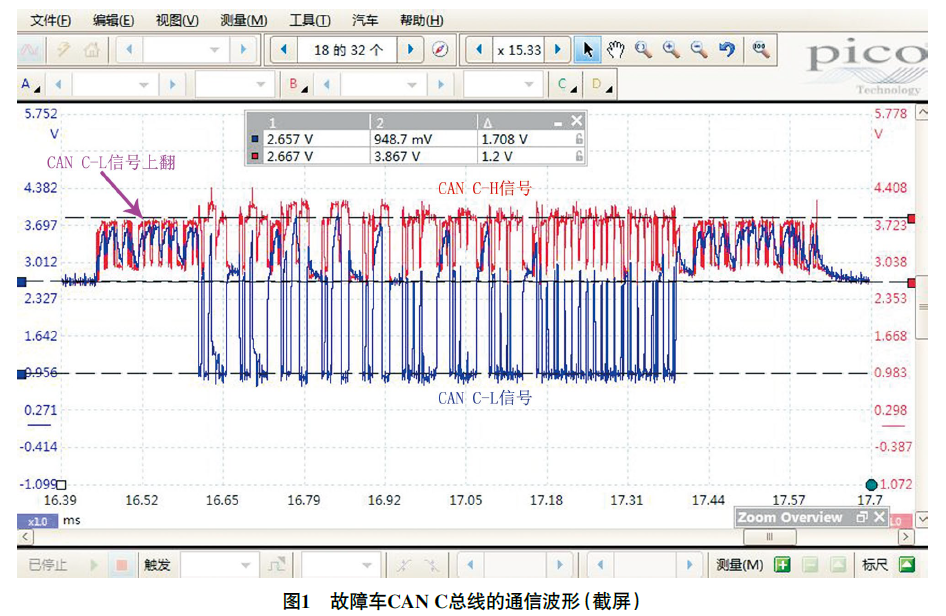

用pico示波器从EPS处测量CAN C总线的通信波形（图1），发现CAN C-L信号偶尔上翻，说明CAN C-L线断路。

拆下蓄电池负极接线，脱开EPS导线连接器，用万用表测量CAN C-L端子和CAN C-H端子之间的电阻，为123.1 Ω（正常为60 Ω左右），这验证了CAN C-L线发生断路。

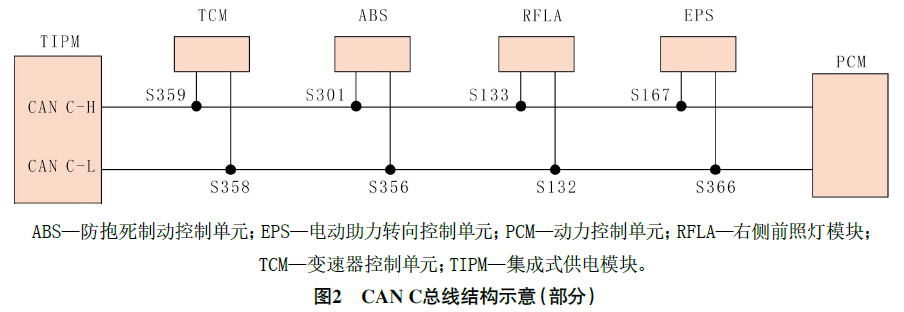

根据图2分段测量CAN C-L线路，发现TIPM与TCM之间的CAN C-L线路不导通。

顺着线束仔细查找，结果发现接点S358处的CAN C-L线断路（图3）。

故障排除：用焊锡把接点S358焊好后试车，发动机起动、运转均正常，故障排除。
