检修描述:一辆2020款路虎揽胜运动版,搭载3.0 L涡轮增压发动机,累计行驶里程为132 km。据车间装潢技师反映,车辆刚刚在车管所上完牌,回厂准备加装电动踏板,在起动发动机时,发现组合仪表提示“智能紧急制动系统不可用”。

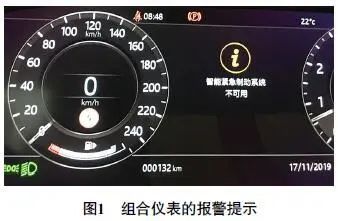

故障检测:接车后首先试车验证故障现象。接通点火开关,组合仪表没有任何故障提示;起动发动机,组合仪表随即出现“智能紧急制动系统不可用”的报警提示(图1),持续约2 s上述报警提示消失。将发动机熄火后重复起动,上述报警提示依旧会出现,初步判断智能紧急制动系统存在故障。
查阅相关资料得知,智能紧急制动(IEB)系统的主控模块是自适应定速巡行系统模块(ASCM),其安装在前保险杠下格栅后方中间位置偏右。当ASCM确定在驾驶人干预下碰撞仍不可避免时,IEB功能将在碰撞前约0.8 s激活,它会向防抱死制动系统(ABS)控制模块发送信号,以对所有制动器施加紧急制动压力。IEB启动时,ASCM还向约束控制模块(RCM)发送信号,以启用前排座椅安全带卷收器。

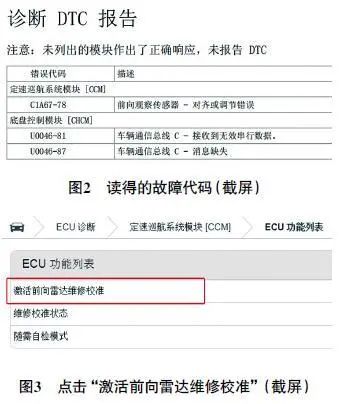

连接故障检测仪读取故障代码,读得的故障代码为“C1A67-78 前向观察传感器-对齐或调节错误”(图2)。
查询故障代码C1A67-78的相关解释,需要采取的措施为:检查ASCM及其安装支架周围是否存在碰撞损坏的迹象,如有必要,进行纠正;然后清除故障代码并重新检测,如果故障依然存在,按照维修手册调整ASCM的安装位置。

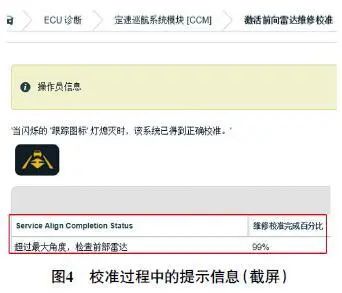

检查前保险杠表面,未发现任何事故碰撞痕迹,怀疑ASCM软件故障或ASCM未校准。尝试更新ASCM软件,更新完毕后试车,组合仪表依旧会出现上述报警提示。点击ECU功能列表中的“激活前向雷达维修校准”(图3),对ASCM进行校准。校准过程中,当维修校准完成百分比显示为99%时,就会提示“超过最大角度,检查前部雷达”(图4),由此判断ASCM安装角度不正确,于是决定进一步检查ASCM的安装情况。
拆下前保险杠,发现ASCM的安装支架已严重变形,且ASCM已朝向地面。考虑到ASCM的安装位置比较突出,试着用手按压ASCM,发现其安装支架很容易变形,由此推测在安装牌照过程中,工作人员左侧膝盖用力顶在了前保险杠上,使得前保险杠向内凹陷,进而造成ASCM的安装支架变形。
故障排除:参考维修手册上的修理方法,使用专用工具501-F007对ASCM的安装位置进行水平调整,具体操作步骤如下。
(1)确保车辆停放于水平表面,将空气悬架行驶高度设置为标准位置。

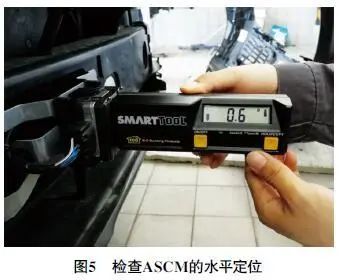

(2)如图5所示,使用专用工具5 01-F 0 0 7检查ASCM的水平定位,并确保水平度在-5°~ 1°。
水平定位结束后,再次对ASCM进行校准,提示校准成功。起动发动机,组合仪表上的报警提示不再出现,故障排除。
