奔驰E220轿车前照灯的右侧远光灯存在故障

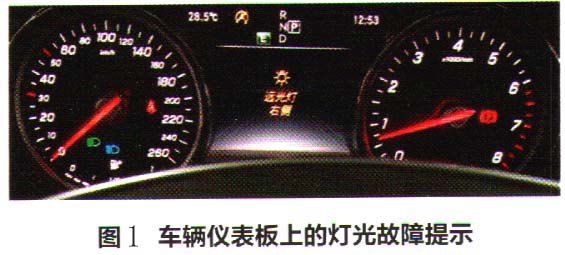

检修描述：一辆行驶里程约3.5万km、搭载M274发动机的2017年奔驰E220轿车。据用户反映，该车仪表板提示前照灯的右侧远光灯存在故障（图1），在车外观察右前远光灯确实不亮。

故障检测：维修人员接车后，确认此车装配高性能静态LED前照灯（CODE 632）。经检查发现，车辆左右两侧前照灯的近光灯功能正常，但是打开远光灯时，右侧前照灯的远光灯不亮，而左侧是正常的。前照灯的其他各项功能均正常。

连接诊断仪，读取到了2条关于外部照明的故障码。其中右侧前照灯控制单元E2n9储存的故障码是“B285613—远光灯输出端存在功能故障”，左侧前照灯控制单元E1n9储存的故障码是“B178771—灯光程调节伺服电机存在故障”。

根据故障代码和CODE 632型前照灯的工作原理分析，右侧前照灯远光灯故障的可能原因有：右侧前照灯控制单元E2n9控制软件错乱；右侧前照灯内部电路故障；右侧前照灯控制单元E2n9内部存在故障；相关线路及插接器故障。

尝试对右侧前照灯控制单元E2n9进行软件升级和编码，完成后故障依旧；用XENTRY诊断仪对故障码进行引导检测，激活全部LED，结果除右前远光灯以外，其他灯光全部可以正常点亮。

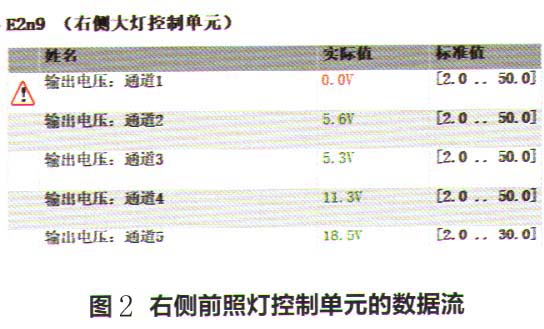

读取数据流发现，如图2所示，代表远光灯的通道1读取到的实际值始终为0.0V（标准值应为2.0～50.0V ），其他通道实际值均正常。查看右前照灯的内部温度传感器1、2、5及控制单元的温度传感器，温度都在正常范围内。

最后，检查右前照灯控制单元E2n9的插接器各个端子，均未见腐蚀或虚接的现象。故障前照灯的外观也比较完好，只有轻微的划痕，无受外力损坏或进水等异常痕迹。将两侧前照灯的控制单元进行互换测试，远光灯故障依旧，没有转移。综合上述检测结果，判断右侧前照灯远光不亮的故障原因是右侧前照灯总成内部存在电气故障，导致右侧前照灯控制单元E2n9设置了故障代码B285613，且右侧远光灯不亮。

故障排除：更换右侧前照灯总成后，车辆外部灯光各项功能均恢复正常，故障排除。
