大众辉昂全景天窗区域进水的技术解决方案

涉及车辆：在2016-2018年售出，装配有全景天窗的上汽大众辉昂车型。

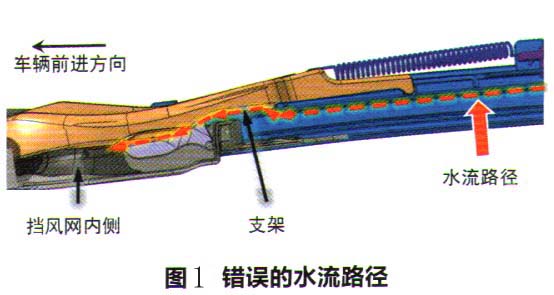

故障现象：用户描述车辆全景滑动天窗进水，维修人员检查发现天窗导流橱挡风网止有水迹。厂家经分析表示，水流沿全景滑动天窗滑轨流向导流板（挡风网）支架下端，并顺着支架流至导流板（挡风网）内侧区域（图1）。

上汽大众辉昂生产线自车辆VIN号LSVCB73E4J2024747起，已将全景滑动天窗框架零件优化。

针对已售出的车型，售后服务部门需要做以下处理。

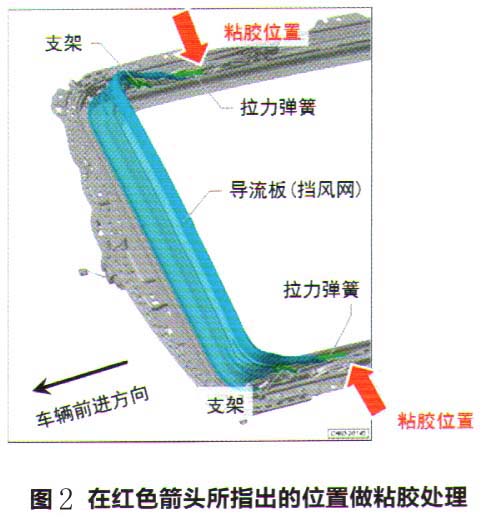

（1）完全打开全景滑动天窗，在天窗导流板（挡风网）拉力弹簧与滑轨固定点附近的滑轨上粘贴黑胶（图2），从而阻挡水流。

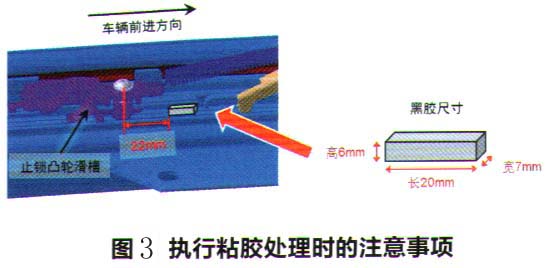

（2）在止锁凸轮滑槽与拉力弹簧连接位置下方的滑轨上粘贴黑胶，黑胶后端与止锁凸轮滑槽固定螺栓中心轴的距离约为22 mm，黑胶三维尺寸须确保为长20 mm左右、宽7 mm左右以及高6 mm左右（图3）。

（3）修复此故障所需的物料及数量：1份密封胶（零件号DCN486020Z1）。
