2013款大众CC倒车影像工作异常

检修描述：一辆2013款大众CC，搭载CGM发动机，累计行驶里程约为15万km。车主反映，将换挡杆置于R挡（倒挡）后，倒车影像不显示。

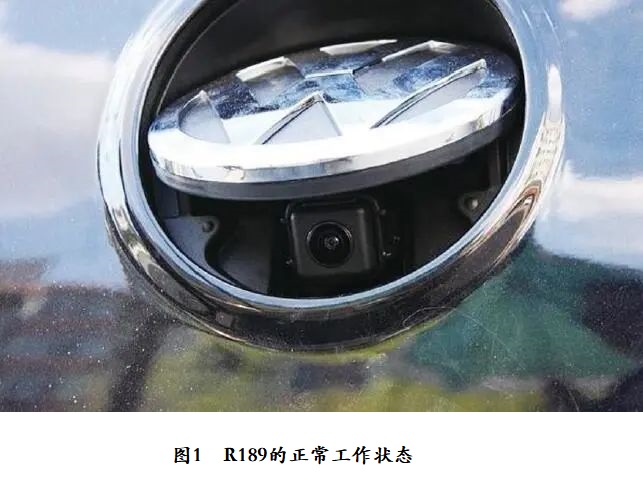

故障检测：接车后试车，将换挡杆置于R挡，中控显示屏画面为黑色，无倒车影像。检查倒车灯，倒车灯正常点亮。检查后备厢盖上的翻盖式摄像头（R189），发现车标翻盖无法打开，异常（正常情况下应如图1所示）。用故障检测仪检测，无相关故障代码存储。

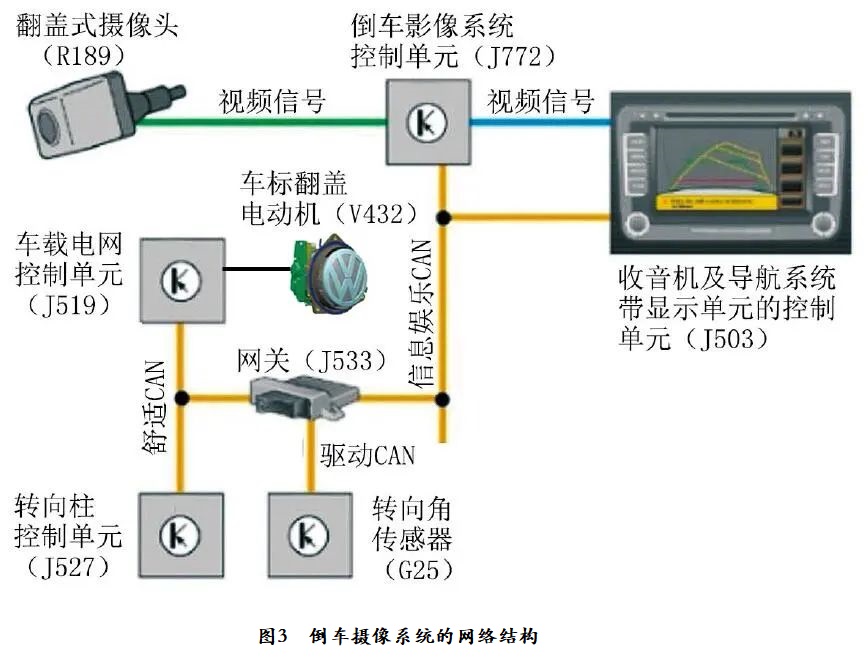

如图2和图3所示，该车倒车摄像系统主要由R189、车标翻盖电动机（V432）、倒车影像系统控制单元（J772）、收音机及导航系统带显示单元的控制单元（J503）等部件组成。将换挡杆置于R挡，车载电网控制单元（J519）通过CAN总线接收倒挡信号后控制倒车灯点亮，同时激活V432，打开车标翻盖；旋转出的R189采集车辆后部图像，然后将视频信号传递给J772；J772对图像进行校正，同时通过CAN总线接收转向角传感器（G25）的转向角度信号，然后在图像上生成动态导向线；最终倒车影像和导向线在J503上显示。

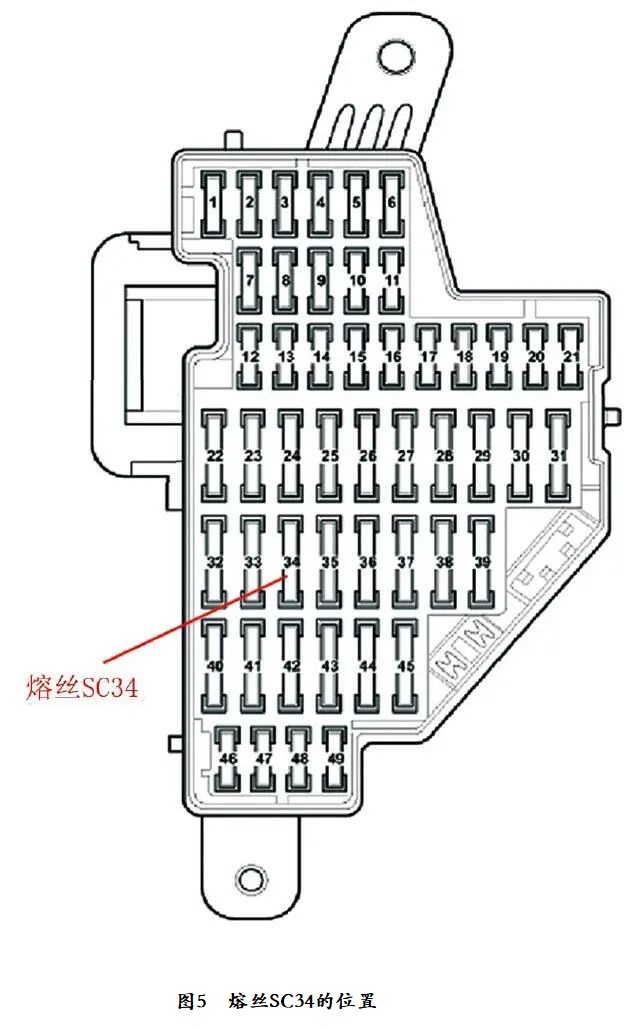

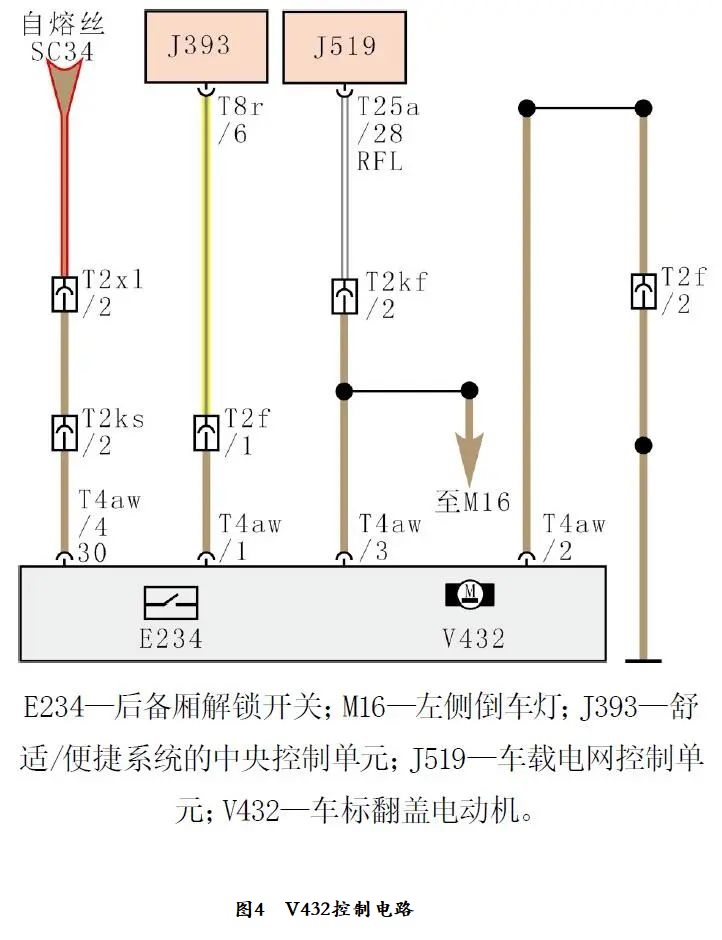

由于车标翻盖无法打开，怀疑V432无法工作。由图4可知，车标翻盖总成上集成有后备厢解锁开关（E234）和V432，导线连接器T4aw端子1负责发送E234信号，端子2为搭铁信号，端子3为倒挡激活信号，端子4为V432供电。经测量，发现导线连接器T4aw端子4上没有供电。

检查驾驶人侧仪表板下熔丝盒中的熔丝SC34（图5），熔丝未熔断，且有供电，由此推断熔丝SC34与导线连接器T4aw端子4之间的线路断路。

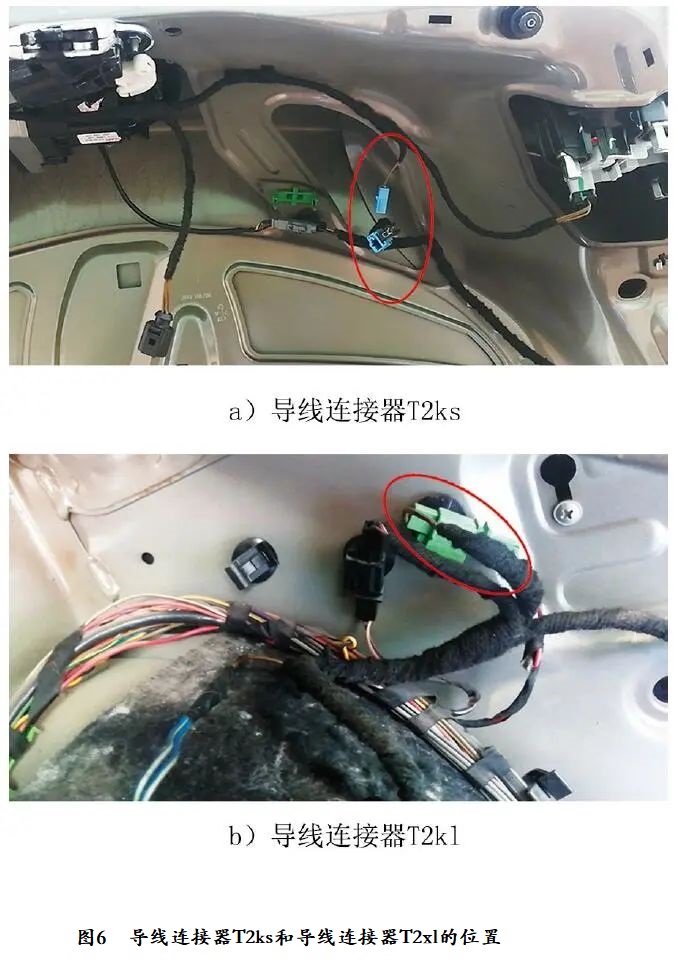

依次从导线连接器T2ks和导线连接器T2xl（图6）处对线路进行分段测量，确认导线连接器T2ks端子2与导线连接器T2xl端子2之间的线路断路。

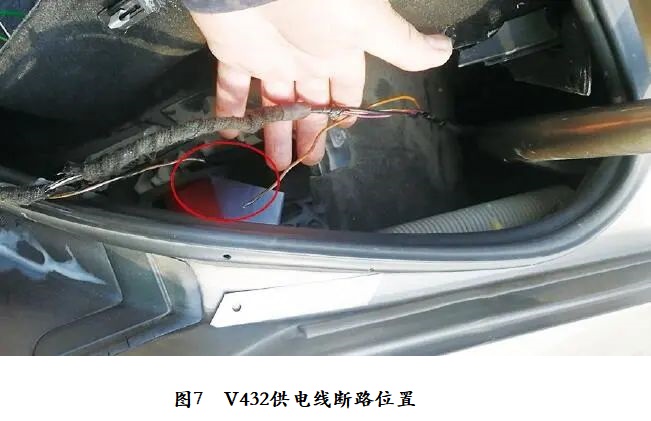

进一步检查发现了断路位置（图7），分析认为，V432供电线是因反复打开后备厢盖而被拉扯断路的。

故障排除：修复断路的V432供电线，并重新布置线束后试车，倒车影像功能恢复正常，故障排除。
