丰田锐志喇叭响时转速表转动检修

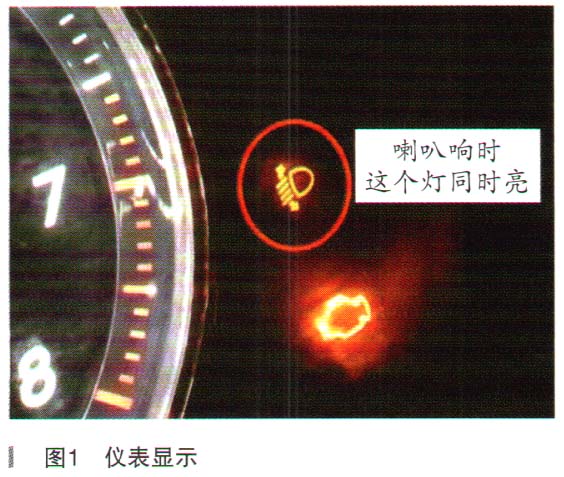

检修描述：一辆行驶里程超13万km、配置5GR-FE 2.5L发动机的2009年一汽丰田锐志。用户反映：该车按下方向盘喇叭按钮，喇叭响时，仪表上自动灯光报警灯点亮，转速表转动，如图1所示。

故障检测：维修人员确认故障如用户所述。根据故障现象分析，故障原因可能：①喇叭故障；②方向盘总成故障；③线路故障；④方向盘下面螺旋电缆故障；⑤其他故障。

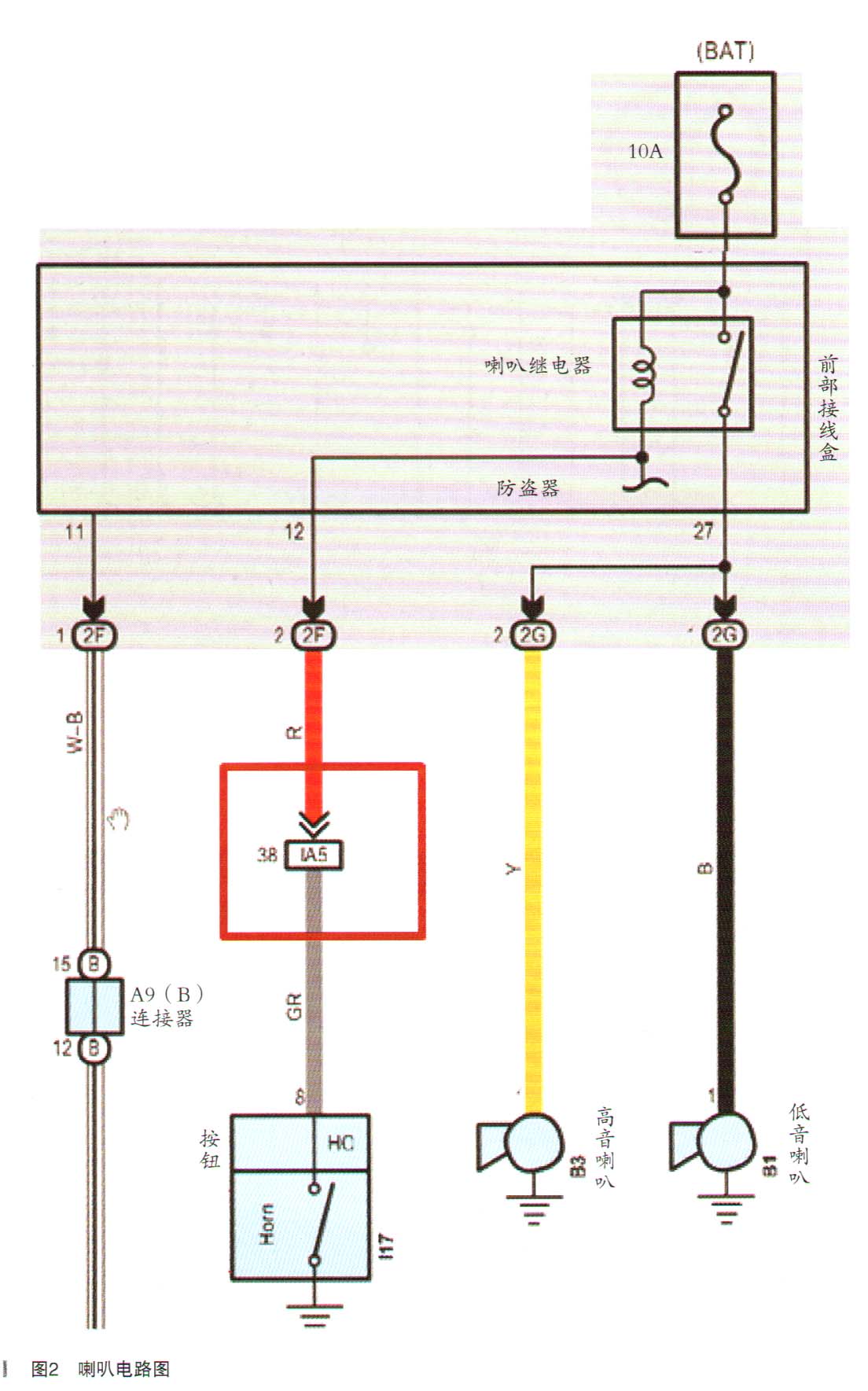

首先了解此车喇叭线路工作原理，查看喇叭线路图，如图2所示。

喇叭继电器线圈由方向盘上的喇叭按钮或防盗控制模块控制，当喇叭按钮按下，电流通过喇叭继电器线圈在方向盘上搭铁，继电器吸合，喇叭得到电源后工作。

怀疑喇叭工作时产生电磁干扰造成故障，拔下两个喇叭插头后，按下方向盘喇叭按钮，喇叭不响但故障依旧，初步排除喇叭造成的故障。

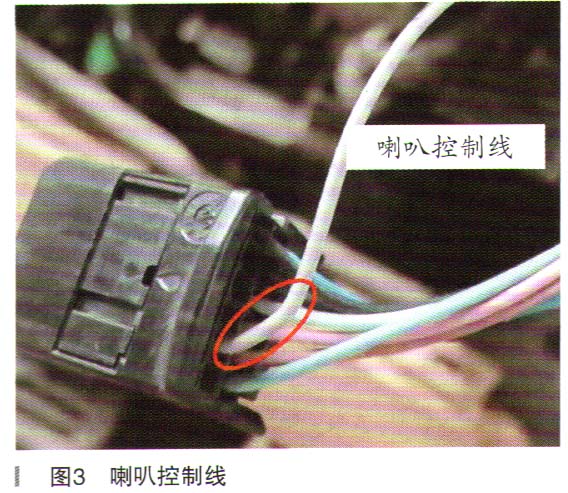

断开方向盘螺旋电缆下面的插头，通过试灯给喇叭控制线搭铁，如图3所示，故障依旧。初步排除方向盘及螺旋电缆的故障。

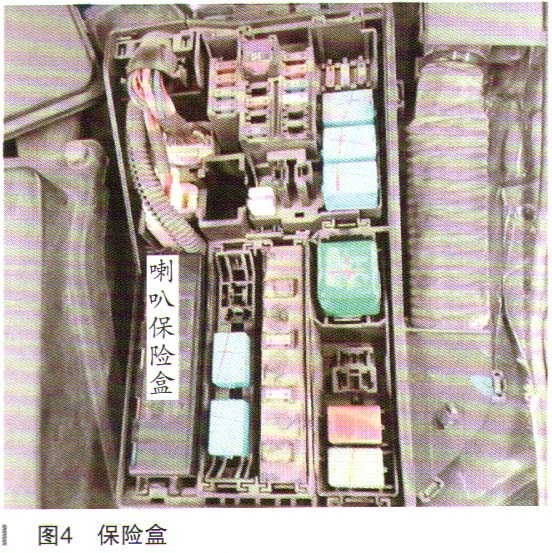

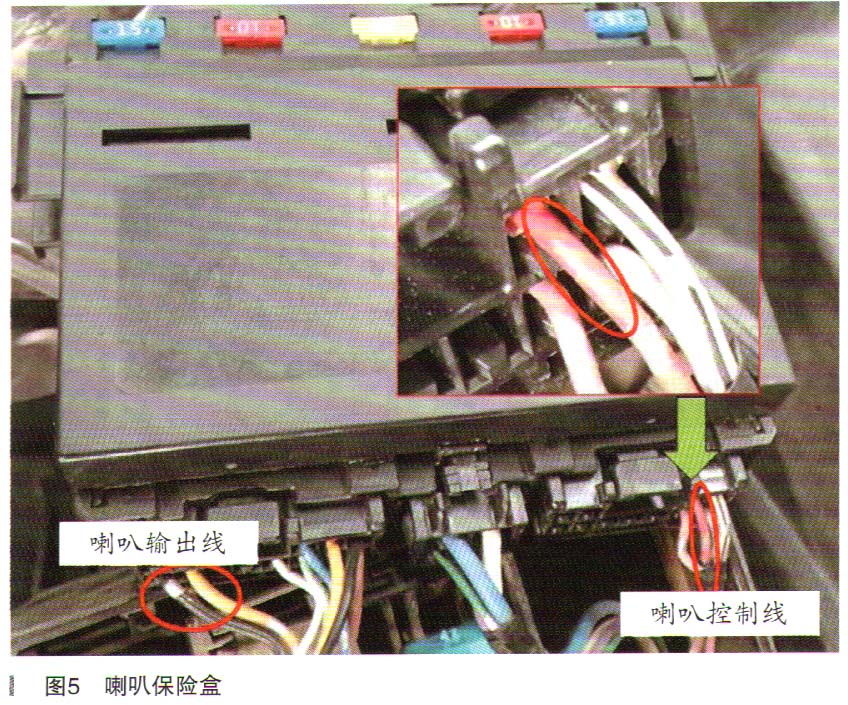

在发动机舱左前侧找到喇叭继电器和保险的保险盒，如图4、图5所示。

拔下喇叭控制线的插头，给喇叭控制线搭铁，故障依旧，初步排除了保险盒的故障。说明故障在螺旋电缆到保险盒之间的线路上。

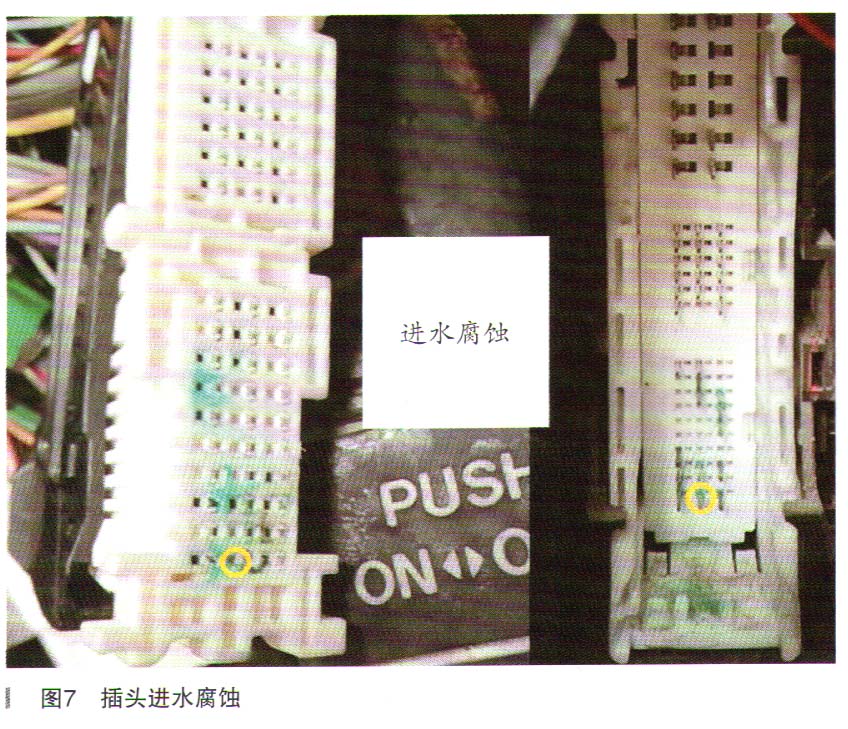

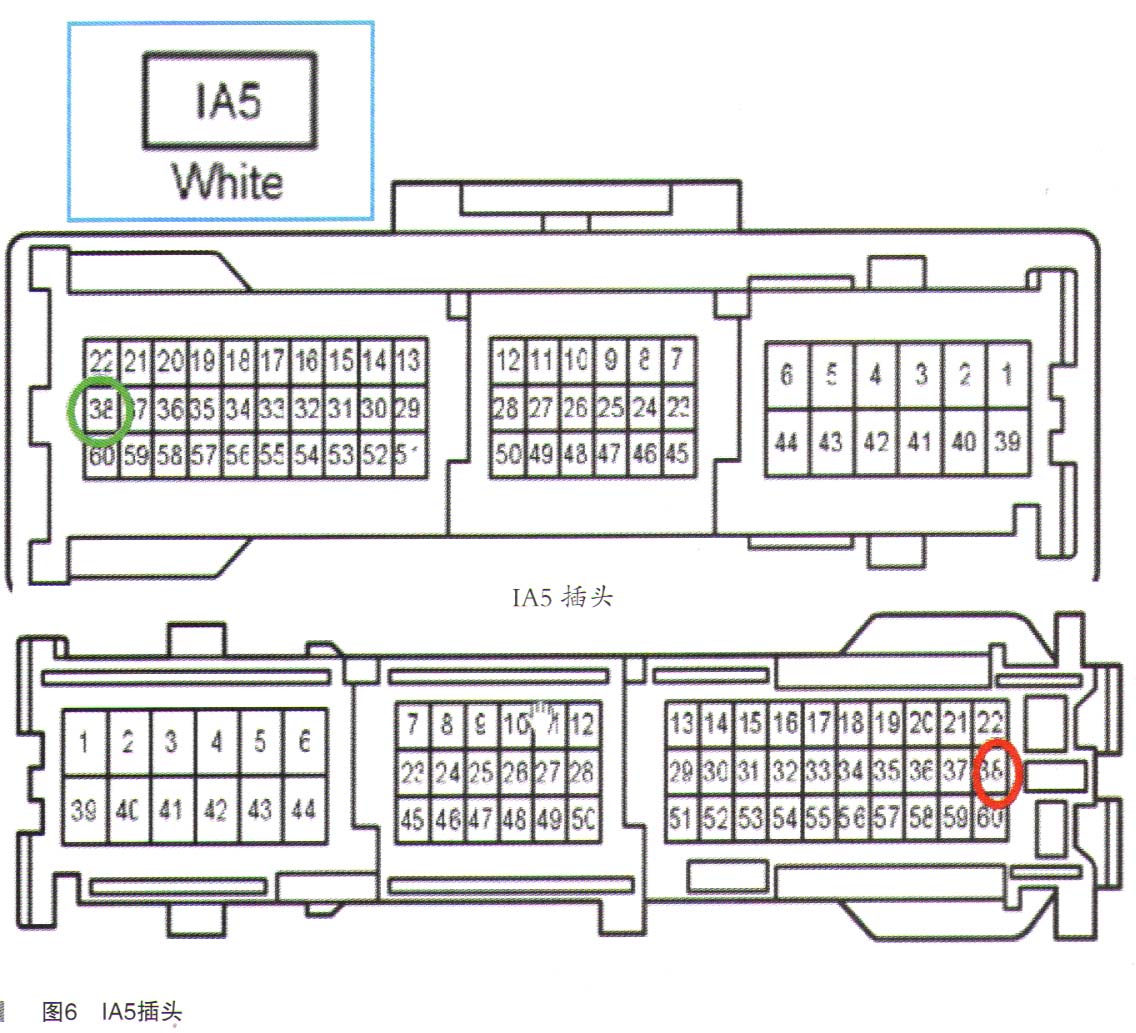

检查螺旋电缆到保险盒之间的线路。仔细查看电路图，发现在方向盘按钮到喇叭继电器之间的线路中间有一个插头，颜色为白色，代号IA5,此插头在左A柱处。拆下饰板，检查发现插头已经进水腐蚀，如图6、图7所示。

故障排除：处理腐蚀的插头后，故障排除。

维修小结：此车IA5插头进水造成喇叭控制线与其他线短路，在控制线搭铁时，其他线路也搭铁，出现了此故障现象。
