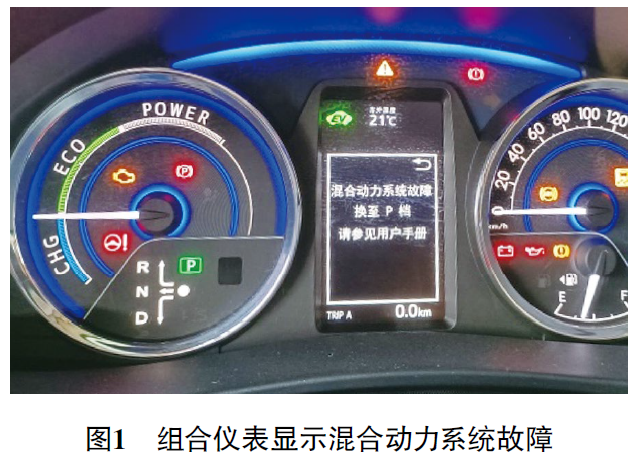

检修描述:一辆2018款丰田卡罗拉混合动力车,搭载8ZR发动机和最大输出功率为53 kW的电动动力系统,累计行驶里程约为23.6万km。车主反映,车辆无法上高压电,组合仪表提示混合动力系统故障(图1),车辆无法行驶。

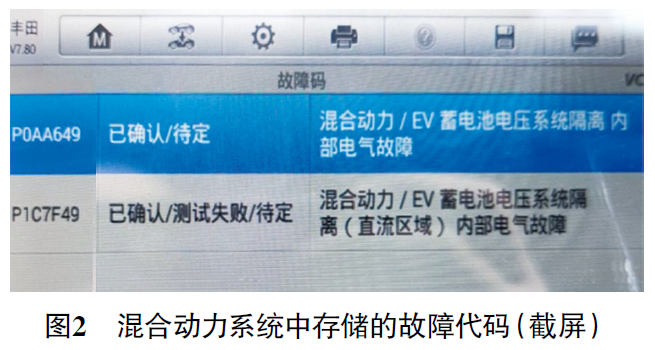

故障检测:用故障检测仪检测,混合动力系统中存储有故障代码“P0AA649 混合动力/EV蓄电池电压系统隔离 内部电气故障”“”P1C7F49 混合动力/EV蓄电池电压系统绝缘(直流区域)内部电气故障”(图2)。

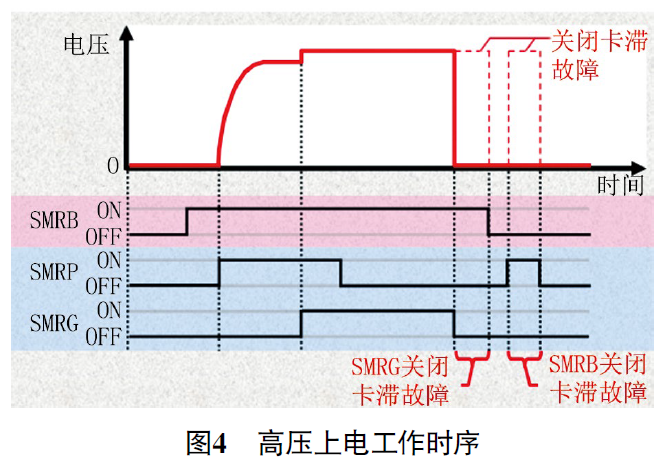

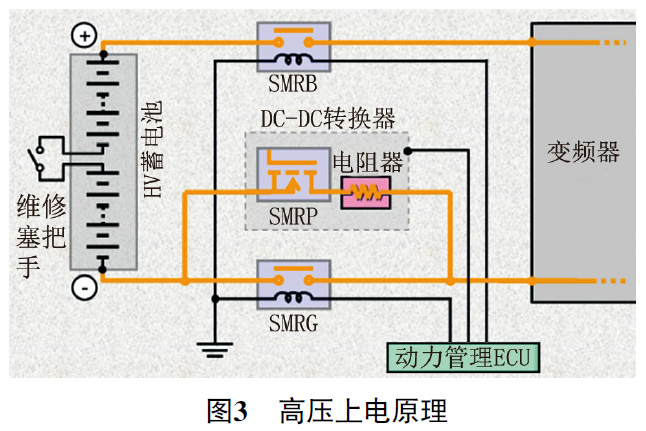

图3所示为丰田混合动力系统高压上电原理,高压上电工作时序如图4所示。
踩下制动踏板、按下起动按钮时,首先SMRB(系统主继电器,用于蓄电池正极侧)工作,随后SMRP(系统主继电器,用于预充电)工作,HV蓄电池经SMRB、SMRP及电阻对变频器供高压电,同时ECU通过装在HV蓄电池正极高压线上的电流传感器检测电流强度,如果电流正常,则SMRG(系统主继电器,用于蓄电池负极侧)工作,之后SMRP断开,HV蓄电池经SMRB、SMRG向变频器供电,车辆进入READY状态。如果电流过大,则ECU判断有漏电故障,SMRB、SMRP、SMRG均断开,不能上高压电,同时报P0AA649等相关故障代码。

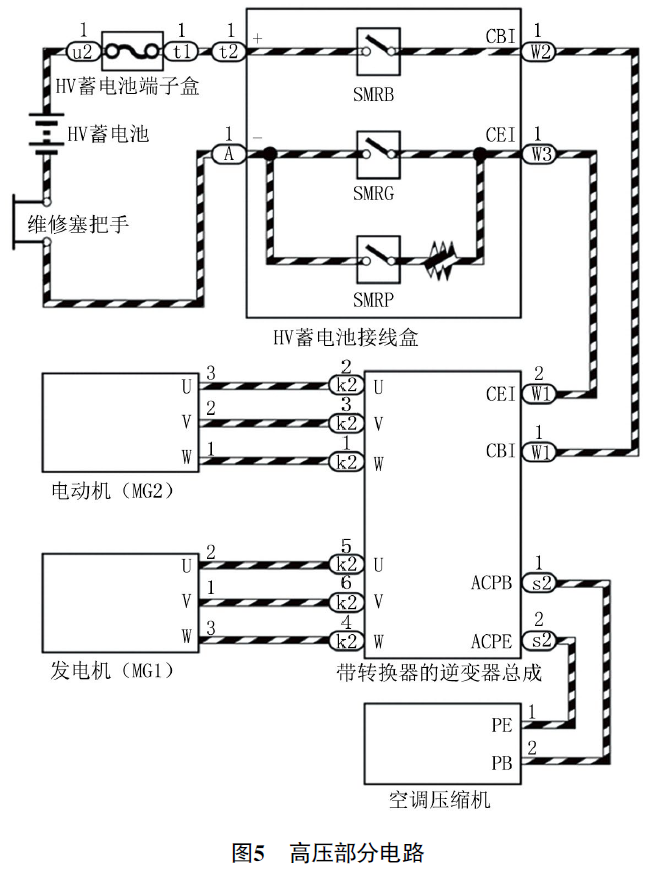

查看维修手册得知,该车高压部分的电路如图5所示,存储故障代码P0AA649的直接原因是高压电路和车身之间的绝缘电阻减小,存在漏电故障。

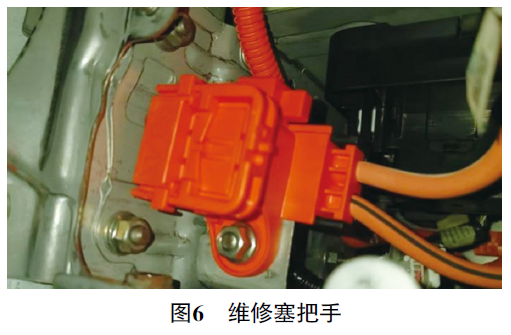

佩戴绝缘手套,使用绝缘工具拆下维修塞把手(图6),等待10 min之后检查带转换器的逆变器总成内检查点的端子电压,为0 V,确认安全后拆卸相关高压导线连接器。

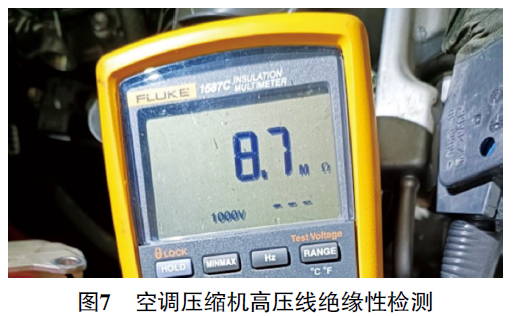

用兆欧表依次检测带转换器的逆变器总成上高压导线连接器(k2、W1、s2)的绝缘电阻,发现高压导线连接器s2的绝缘电阻为8.7 MΩ(图7),明显偏低,其他高压导线连接器(k2、W1)的绝缘电阻均为2.2 GΩ。
脱开空调压缩机高压导线连接器,带转换器的逆变器总成高压导线连接器s2的绝缘电阻变为2.2 GΩ,正常。在脱开空调压缩机高压导线连接器的情况下试车,能正常上高压电,只是空调不制冷,由此说明空调压缩机存在漏电故障。
更换空调压缩机后试车,能正常上高压电,车辆恢复正常行驶。但交车后一周后,故障再次出现,仍然存储故障代码P0AA6 49和P1C7F49,对相关线路进行绝缘检测,其结果与第一次维修时检测的结果一模一样,再次脱开空调压缩机高压导线连接器,车辆又能正常上高压电了。难道新换的原厂空调压缩机又坏了?感觉不太可能。进一步与车主沟通后得知,该车在1个月之前因交通事故在其他修理厂更换过散热器和冷凝器。询问之前的修理工得知,他们添加了ND-OIL8冷冻油,没有使用具有高绝缘性的ND-OIL11冷冻油,致使空调压缩机绝缘性能下降。
故障排除:全面清洗空调压缩机、冷凝器、蒸发器及所有空调管路,使用ND-OIL11冷冻油后试车,故障排除。
维修小结:在此提醒广大汽车维修技术人员,在维修新能源车空调系统时,要特别注意不要用错冷冻油。如果使用普通冷冻油,会导致空调压缩机绝缘性能下降,从而造成高压漏电的严重后果。
