检修描述:一辆比亚迪S6,车主描述该车能正常启动,但是仪表背景光常点亮,且很多故障灯显示在暗亮状态。
故障检测:
1、原因分析:
1)、发电机故障;
2)、仪表故障;
3)、网关故障;
4)、加装电子产品故障。
2、维修过程:

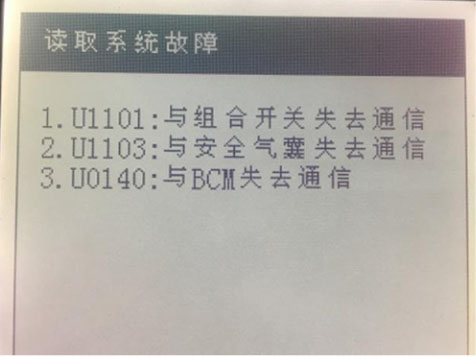

1)、用ED400进去读取故障码,仪表报故障码1. U1101:与组合开关失去通信。

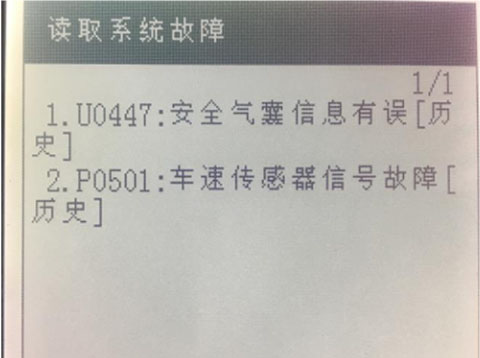

2)、 U1103:与安全气囊失去通信;3. U0140:与BCM失去通信。发动机报故障码U0447:安全气囊信息有误(历史)P0501:车速传感器信号故障(历史),网关没故障码。

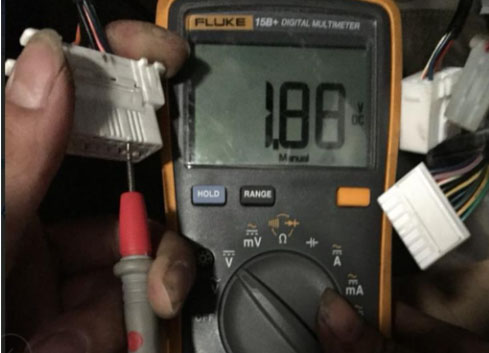

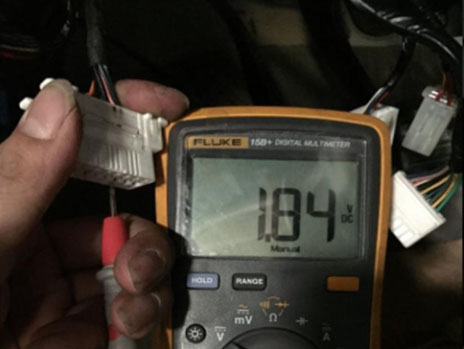

3)、测量诊断插头,发现动力网6号针脚电压为1. 88V. 14号针脚电压为1. 84V,6跟14电阻62欧。电压不正常,电阻值正常。
4)、测量舒适网3号针脚电压为2. 53V, 11号针脚电压为2. 51V,电阻为62欧,数据正常。
5)、测量完数据后,把发动机及仪表的故障码尝试清除,发现无法清除。
6)、通过测量得知发动力网CAN电压不对,查看网络拓扑图,对相关模块先后拔掉,电压依然不对,故障依旧。
7)、经过排查及分析,动力网模块都拔过了,没发现问题,舒适网数据又都正常,但仪表不能正常休眠。
8)、按照这个思路,对车上的用电器进行排查,在检查到玻璃升降器开关的时候,发现有加装一键升窗的线束插头,但实际又没接上去,悬空着。
9)、仔细查看了玻璃升降器开关,发现不是原厂件,拔掉后,发现仪表马上恢复正常工作状态,同时查看6跟14针脚电压分别为2.57V, 2.48V,用ED400读取仪表及发动机里面的故障码,己经都无故障码;判断为左前门玻璃升降器开关故障。
故障排除:更换左前门玻璃升降器开关后,故障排除。
维修小结:在本案例当中,由于客户在外面更换了非原厂的玻璃升降器开关,由于内部电子元件结构不同,导致了千扰。在遇到此类问题的时候,注意判断的方向,避免盲目换件。
