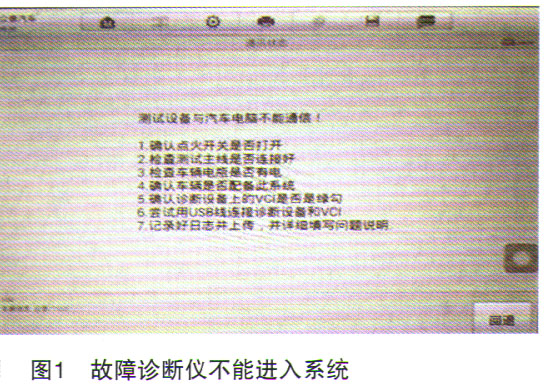

检修描述:一辆行驶里程约5.2万km、配置2.0L发动机的众泰T600。客户反映:该车停放在车库不能启动,请求援助。于是安排技师带上施救工具,在地下车库现场泵电,依旧不能启动。连接故障诊断仪,不能进入系统,如图1所示,只能设法将车拖到厂里。
故障检测:接车后停放至工位,随后技师开始对车辆进行常规检查。打开点火钥匙,仪表没有反应,只有防盗标识灯和门控指示灯亮。

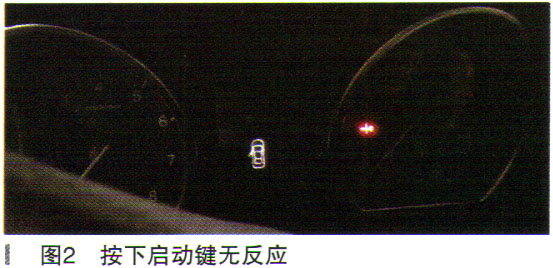

再按下启动键,也无任何反应,如图2所示。
试着按压车窗玻璃升降器的控制键和按压遥控器,均无反应。

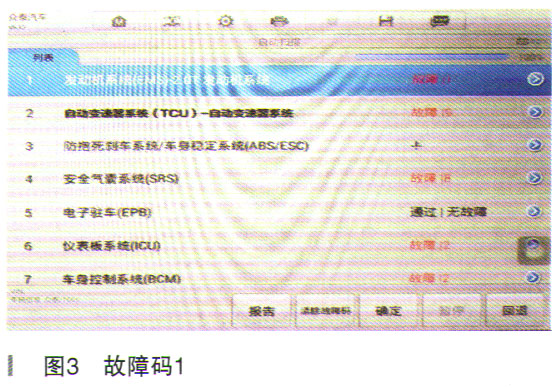

给蓄电池充电的同时,连接故障诊断仪进入系统查看故障码储存,发现涉及发动机、变速器、仪表、车身等系统都有故障码存在,如图3所示。

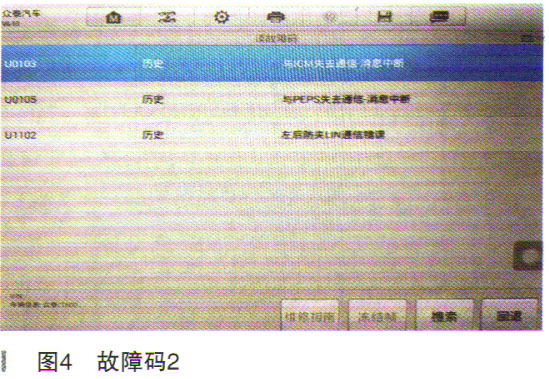

试图进入防盗系统,发现不能识别,已经失去通信。另外,查看车身模块,也发现3个与通信有关的故障码,如图4所示。
难道会是这两个控制单元损坏了?
面对这样的情况,决定记录下DTC的内容后,先对车身系统的故障码进行清除,然后试着启动发动机。不料听到了“嘎达”一声,尽管发动机没有运转,但说明启动机有动作了。

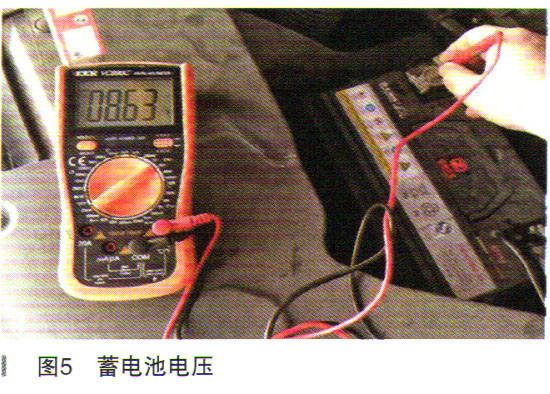

此时检查蓄电池电压,发现只有8.6V,如图5所示,看来还是蓄电池馈电造成的通信问题,不一定是控制单元损坏的故障。
用一个新的蓄电池外接泵电,车辆能顺利地启动着车了。于是在启动20min后熄火,再次进行启动测试,车辆启动点火均正常。

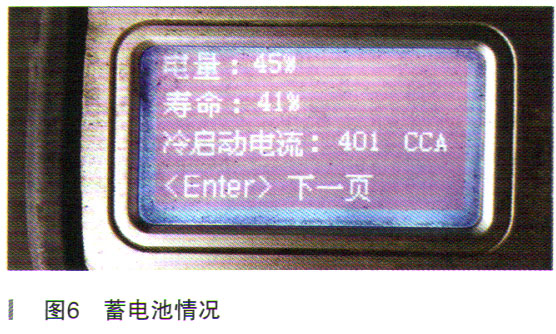

技师检查了原车蓄电池,发现寿命只有41%,如图6所示。
故障排除:立即更换一个新的蓄电池,随后启动发动机。等运转30min后发动机的水温油温都达到正常状态,此时连接故障诊断仪,技师发现可以进入防盗系统了,读取到原故障码为:

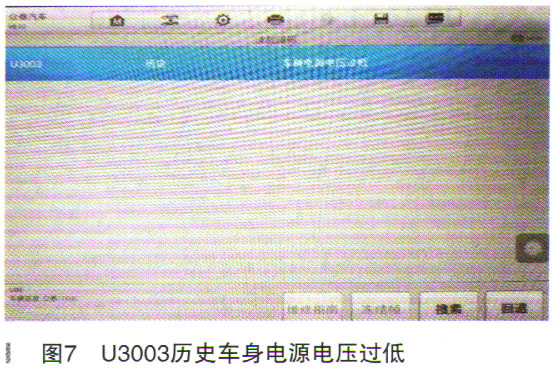

U3003历史车身电源电压过低,如图7所示。
因为车辆整个供电系统都恢复了正常,所以其他系统的故障码在电压正常情况下也都能清除了。至此故障彻底排除。
维修小结:车辆无法启动的根本原因是蓄电池老化。但由此引起系统产生许多的DTC,导致诊断仪也无法进入系统,稍不注意就会给技师带来判断上的困扰。所以,在维修中还是要坚持基本的逻辑,缺电就先解决供电问题,循序渐进地去判断故障形成的原因。
