2015款宝骏560安全气囊故障灯异常点亮

检修描述：一辆2015款宝骏560，搭载1.8 L发动机，累计行驶里程约为12万km。车主反映，该车行驶中，组合仪表上的安全气囊故障灯突然异常点亮。

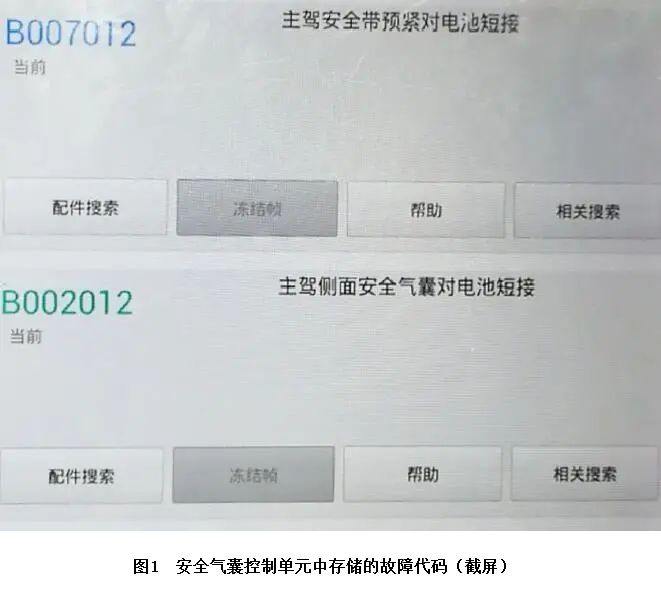

故障检测：接车后试车，接通点火开关，组合仪表上的安全气囊故障灯长亮。用故障检测仪检测，安全气囊控制单元（SRS）中存储有2个当前故障代码（图1），分别为故障代码“B007012 主驾安全带预紧对电池短接”和故障代码“B002012 主驾侧面安全气囊对电池短接”。

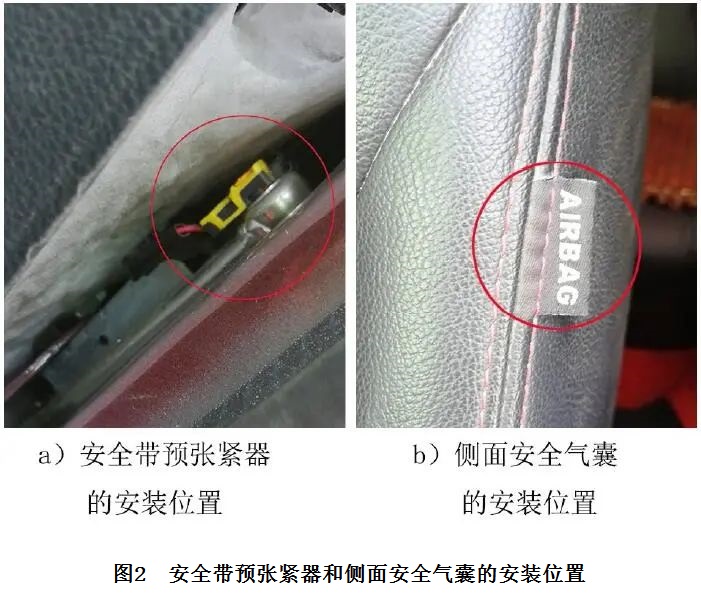

查看维修资料得知，该车主、副驾驶人侧均配备安全带预张紧器和侧面安全气囊。如图2a所示，安全带预张紧器安装在B柱位置，根据碰撞的严重程度，安全气囊控制单元引爆安全带预张紧器中的点火器，从而拉紧安全带，使主、副驾驶人被牢靠地固定在座椅上。如图2b所示，侧面安全气囊安装在座椅靠背外侧，当车辆发生严重的侧面碰撞时，侧面安全气囊打开，以减小主、副驾驶人上半身受到的侧向撞击力。

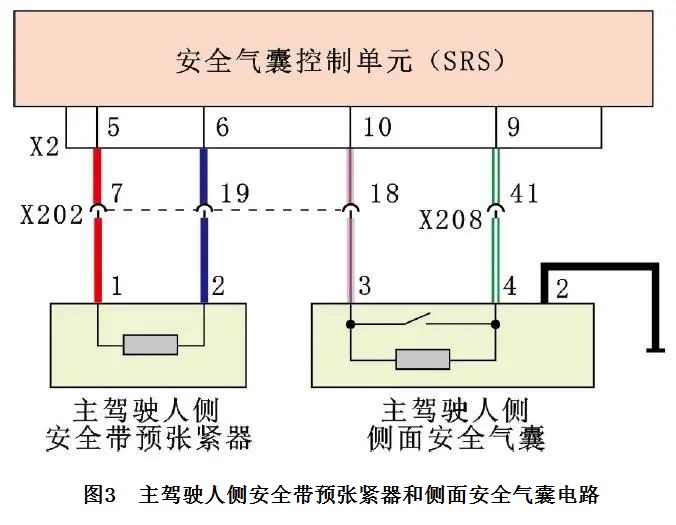

查看相关电路（图3）得知，主驾驶人侧的安全带预张紧器和侧面安全气囊均有导线连接至导线连接器X202，由此初步推断故障点发生在导线连接器X202处。

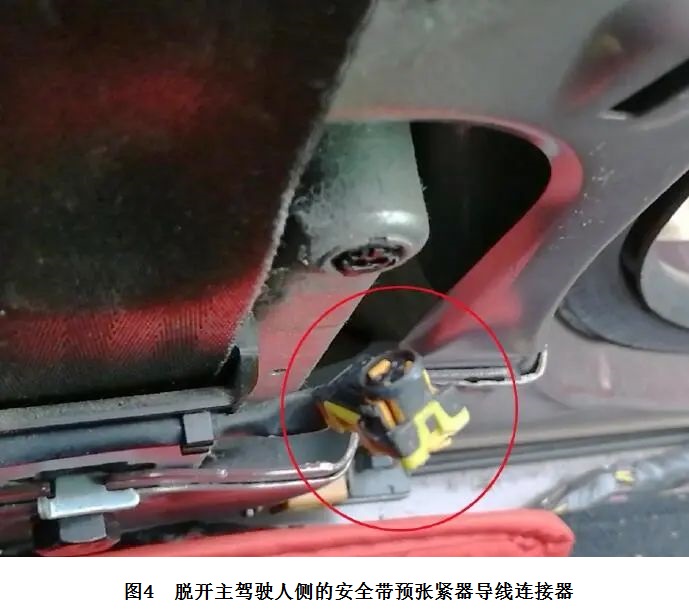

脱开主驾驶人侧安全带预张紧器导线连接器（图4），用万用表依次测量其导线连接器侧端子1（对应红色导线）和端子2（对应蓝色导线）上的电压，分别为2.50 V和10.75 V。

接着脱开副驾驶人侧安全带预张紧器导线连接器，用万用表依次测量其导线连接器侧端子1（对应绿色导线）和端子2（对应灰色导线）上的电压，均为2.50 V。对比可知，主驾驶人侧安全带预张紧器导线连接器端子2对应的线路对电源短路，这与故障代码“B007012 主驾安全带预紧对电池短接”的提示一致。

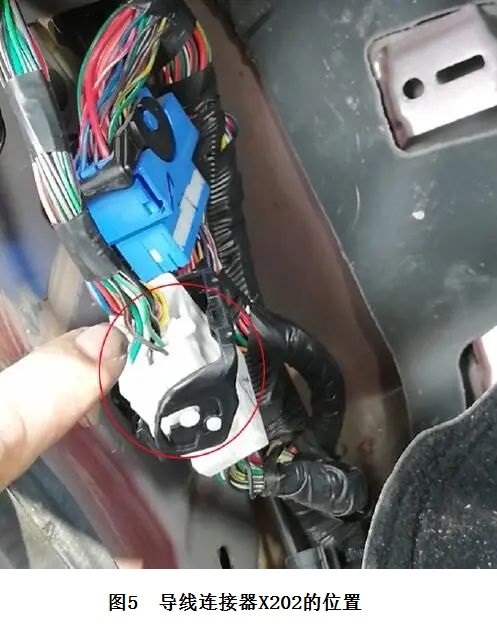

顺着主驾驶人侧安全带预张紧器导线连接器的线束进行查找，在主驾驶人侧门槛附近找到了白色的导线连接器X202（图5）。

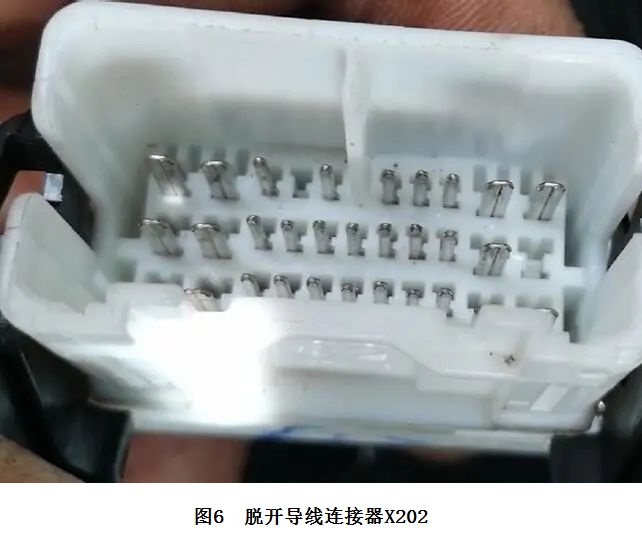

初步检查发现，导线连接器X202连接牢靠，且外观无异常。脱开导线连接器X202（图6），发现里面有少量的水。

与驾驶人沟通得知，前几天下雨，车辆露天停放，由于忘记关闭驾驶人侧车窗玻璃，以致雨水淋进了车内。分析认为，由于天气较热，导线连接器X202外部的雨水很快便被烘干了，但渗入导线连接器X202内部的雨水短时间内无法烘干，且造成导线连接器X202端子18和端子19对电源短路，以致安全气囊故障灯异常点亮。

故障排除：用风枪吹干导线连接器X202后试车，安全气囊故障灯能够正常熄火，故障排除。
