2021款江淮思皓QX儿童锁解锁功能偶尔失效

检修描述：一辆2021年款江淮思皓QX，搭载1.5T发动机和DTF632湿式双离合变速器，累计行驶里程约为5000 km，因电子儿童锁解锁功能偶尔失效而进店检修。

故障检测：接车后首先试车验证故障现象。进入驾驶室内，关闭驾驶人侧车门，按下驾驶人侧门窗主控开关上的车窗锁止按键/儿童保护开关，能听到两后车门锁总成内的儿童锁电动机动作的声音。待电子儿童锁上锁后，从车内拉动内把手，两后车门均不能打开。再次按压车窗锁止按键/儿童保护开关，两后车门锁总成内的儿童锁电动机均没有反应。操作驾驶人侧门窗主控开关上的车窗玻璃升降开关，除了驾驶人侧车窗玻璃能够升降外，其他3个车窗玻璃均不能升降。

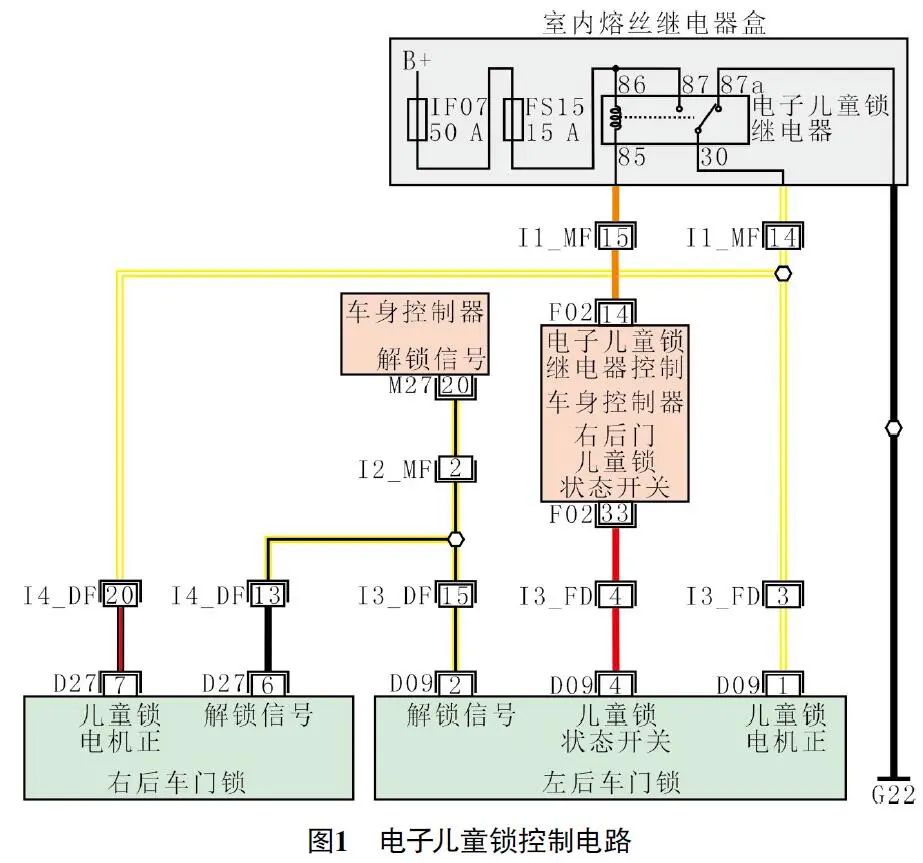

查阅后车门锁总成电路（图1），得知该车的电子儿童锁系统主要由驾驶人侧门窗主控开关、车身控制器（BCM）及两后车门锁总成等部件组成。

操作驾驶人侧门窗主控开关上的车窗锁止按键/儿童保护开关，当BCM接收到车窗锁止按键/儿童保护开关的上锁信号时，BCM控制电子儿童锁继电器吸合，两后车门锁总成内的儿童锁电动机获得12 V电源，儿童锁电动机的低电位信号由BCM导线连接器M27端子20提供，此时儿童锁电动机执行上锁操作。同理，当BCM接收到车窗锁止按键/儿童保护开关的解锁信号时，BCM断开对电子儿童锁继电器的控制，并通过导线连接器M27端子20给儿童锁电动机提供一个高电位信号，儿童锁电动机通过电子儿童锁继电器形成搭铁回路，此时儿童锁电动机执行解锁操作。

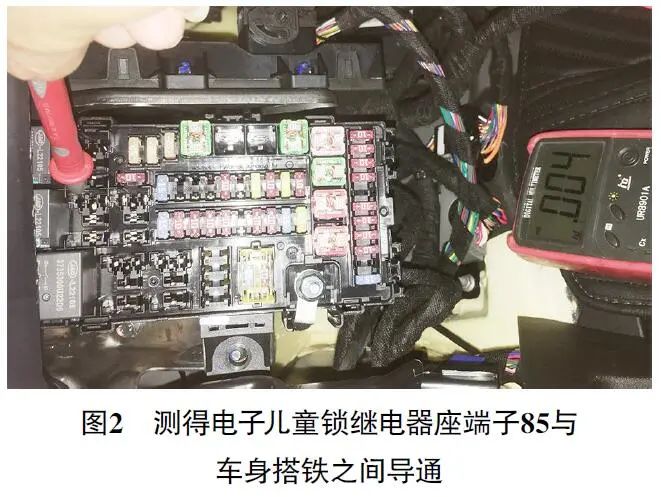

拆下左侧仪表台下部饰板，准备拔下室内熔丝继电器盒内的电子儿童锁继电器进行检查，当触摸到电子儿童锁继电器时，能明显感觉到继电器表面非常烫手，不正常。怀疑是电子儿童锁继电器内部触点烧蚀、黏连，更换电子儿童锁继电器后试车，故障依旧。操作车窗锁止按键/儿童保护开关，使其处于解锁位置，拔下电子儿童锁继电器，用万用表测量电子儿童锁继电器座端子85与车身搭铁之间的导通情况，发现其一直处于导通状态（图2），不正常。

怀疑是BCM内部故障，脱开BCM导线连接器F02，测得电子儿童锁继电器座端子85与车身搭铁之间依旧处于导通状态，至此排除BCM存在故障的可能，并将故障点锁定在了电子儿童锁继电器的控制线路上。

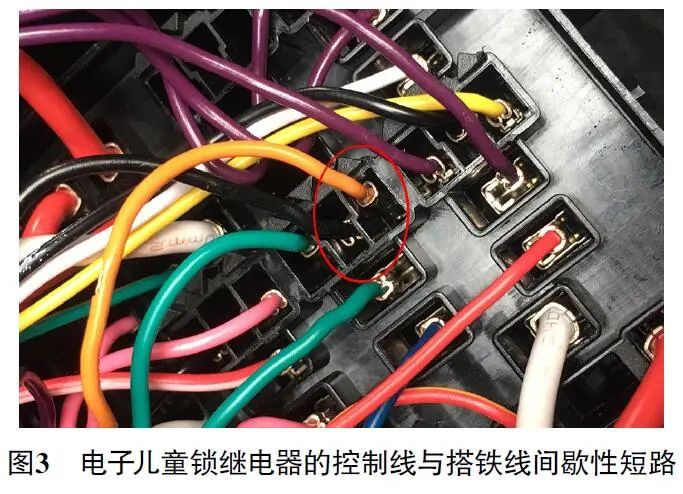

由图1可知，在电子儿童锁继电器的控制线路上存在1个导线连接器I1_MF，脱开该导线连接器，测得电子儿童锁继电器座端子85与车身搭铁之间依旧处于导通状态。继续检查导线连接器I1_MF上游线路，未发现任何异常。拆下室内熔丝继电器盒的固定螺栓，检查室内熔丝继电器盒背面的连接线时，发现电子儿童锁继电器突然会发出“啪嗒、啪嗒”的声音。进一步对电子儿童锁继电器座端子85的连接线进行检查，在晃动端子85的连接线时，测得电子儿童锁继电器座端子85与车身搭铁之间出现不导通。经过仔细检查，发现该端子在室内熔丝继电器盒上安装不当，使其与相邻继电器黑色搭铁线的端子间歇性接触在一起（图3），造成电子儿童锁继电器异常吸合，两后车门锁总成内的儿童锁不能解锁。

故障排除：重新安装室内熔丝继电器盒上电子儿童锁继电器座端子85，并将所有拆卸的部件安装后试车，电子儿童锁功能恢复正常，至此故障排除。
