2010 款东风雪铁龙世嘉加速时发动机偶尔熄火

检修描述：一辆2010 款东风雪铁龙世嘉，搭载N6A发动机，累计行驶里程约为16.2万km。车主反映，加速时发动机偶尔会自动熄火。

故障检测：接车后试车，起动发动机，原地踩三四次加速踏板，发动机突然自动熄火；重新起动发动机，能够起动着机，但组合仪表上的发动机故障灯异常点亮；反复测试几次，起动机无法运转，发动机无法起动。用故障检测仪检测，发动机控制单元中存储有故障代码“P0336 发动机转速传感器信号，一致性问题”“P1669 发动机ECU监控”“P1632 发动机ECU监控”（图1）；清除故障代码，起动发动机，发动机又能够起动着机了，但故障代码P0336再次存储。诊断至此，推断故障是由曲轴位置传感器（即发动机转速传感器）信号异常引起的。

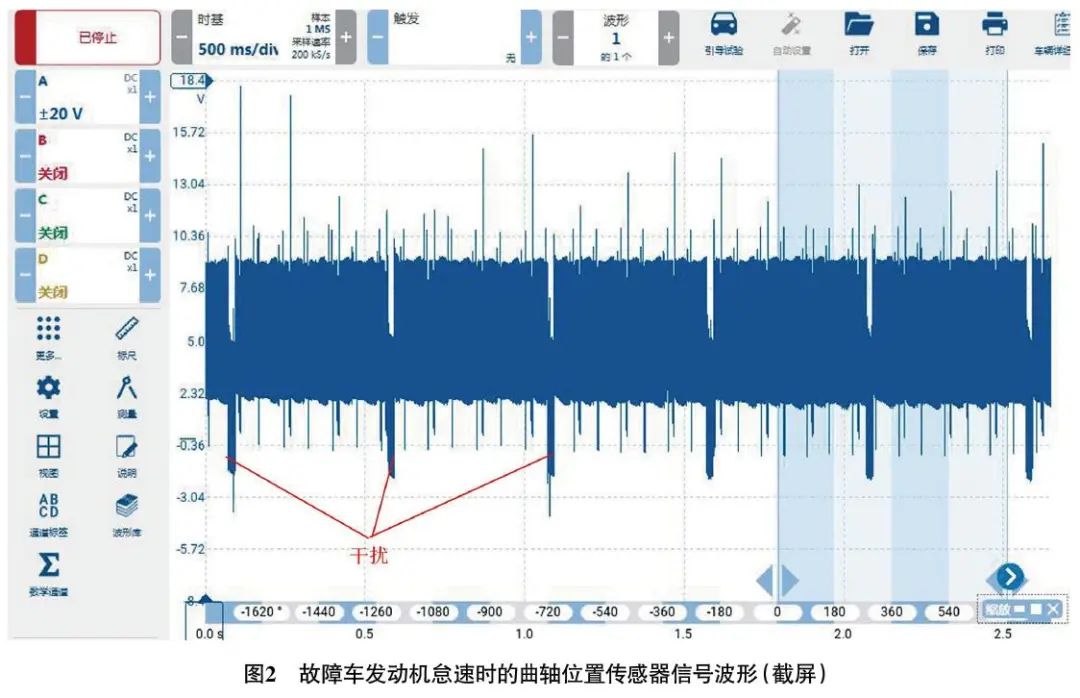

用pico示波器测量发动机怠速时的曲轴位置传感器信号（图2），发现信号受到了干扰，且比较规律。

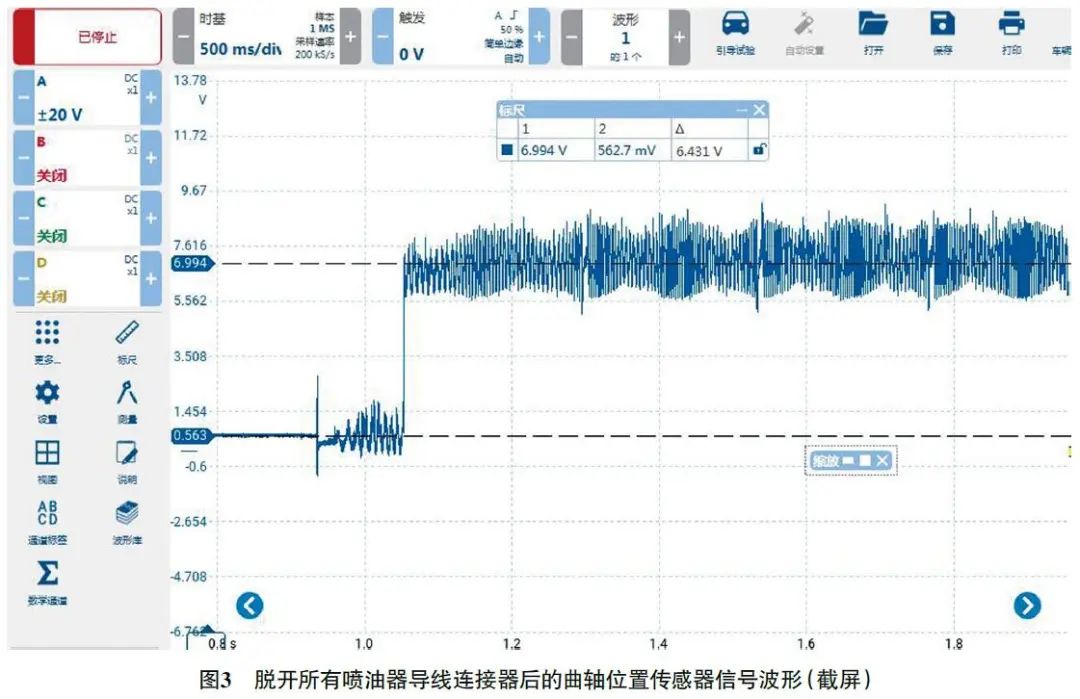

脱开点火线圈导线连接器后试车，干扰仍然存在，由此排除点火干扰的可能；脱开所有喷油器导线连接器后试车，干扰消失（图3）；进一步测试发现，气缸4的喷油信号偶尔与干扰同步（图4），由此可知，曲轴位置传感器信号受到了喷油信号的干扰。

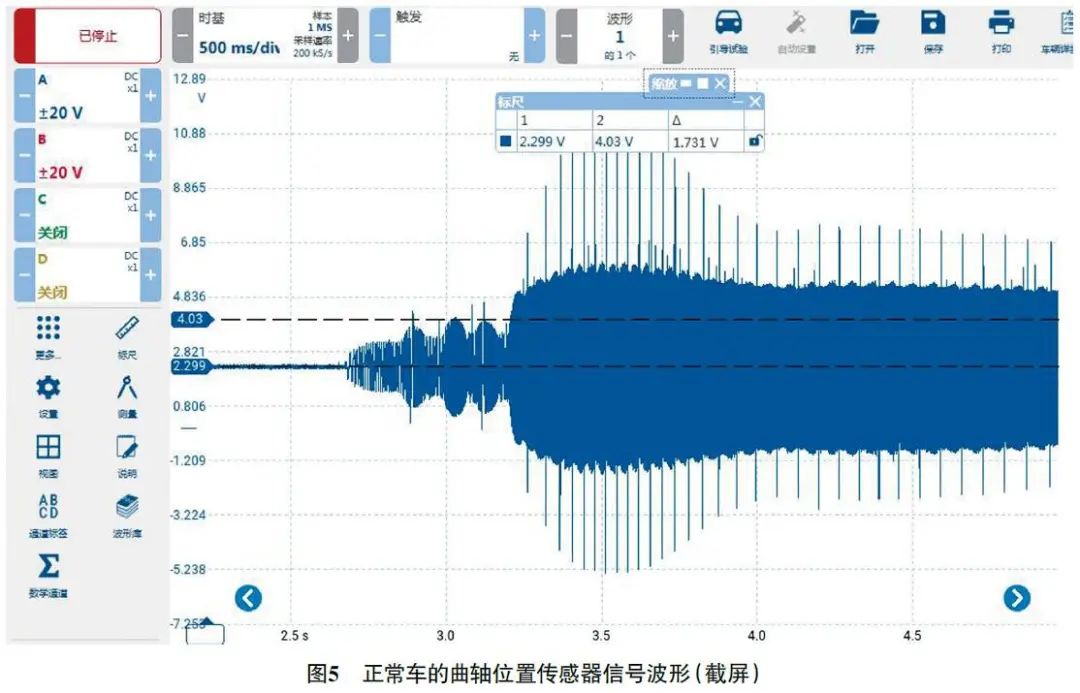

仔细分析图3发现，脱开所有喷油器导线连接器后，虽然干扰消失了，但是曲轴位置传感器的信号电压在7 V上下变化，异常。如图5所示，一般情况下，磁电式曲轴位置传感器的信号电压在2 V上下变化，且随着转速升高，幅值变大。

那么是该车曲轴位置传感器的信号与众不同，还是除了干扰还存在他故障呢？诊断至此，怀疑喷油器与曲轴位置传感器的线路发生短路，或者发动机控制单元损坏。

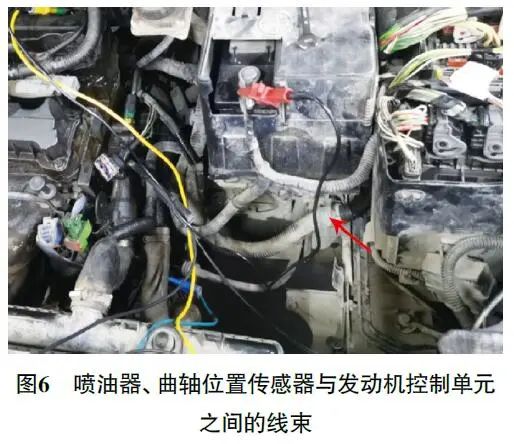

目视检查喷油器、曲轴位置传感器与发动机控制单元之间的线束（图6），外观无破损及修复痕迹。

从发动机控制单元导线连接器侧断开曲轴位置传感器的2根信号线，测得连接至曲轴位置传感器的信号线上仍有约7.9 V的电压，而连接至发动机控制单元的信号线上的电压约为2.3 V，由此确定曲轴位置传感器的信号线对电源短路。

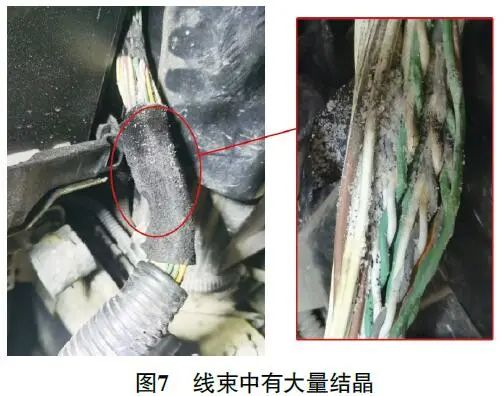

逐段剥开曲轴位置传感器与发动机控制单元之间的线束，发现有一段线束中有大量像盐粒一样的结晶（图7），且导线有一定程度的腐蚀。

分析认为，该车蓄电池之前出现过漏液故障，由于该段线束贴近蓄电池，以致包扎线束的绒布带吸收了很多蓄电池电解液。当时维修人员只更换了蓄电池，但未能及时发现及清理线束中吸收的蓄电池电解液，以致长时间后这段线束发生腐蚀及结晶，从而使导线之间发生短路故障。

故障排除：处理故障线束后反复进行加速测试，发动机不再自动熄火，故障排除。

维修小结：虽然故障代码P 0336已准确提示曲轴位置传感器信号有问题，但是维修人员在诊断该故障时还是比较容易走弯路的，比如更换曲轴位置传感器，拆检曲轴位置传感器信号靶轮，甚至更换发动机控制单元。究其原因，一是故障线束方便检查，且线束外观并无异常，容易让故障点在维修人员眼皮子底下蒙混过关；二是在检查线路时，维修人员往往只测量线路的导通情况，而忽略测量线路互短、对搭铁短路及对电源短路等情况。
