马自达CX-4倒车灯常亮故障检修

检修描述：一辆行驶里程约2.1万km、搭载2.0L发动机的2018年一汽马自达CX-4运动型多功能车。用户反映：该车倒车灯常亮。

故障检测：维修人员试车发现，该车在P挡时，无论是启动发动机或者点火开关处于“ON”时，倒车灯都点亮。用故障诊断仪IDS对车辆检测，没有发现故障码。维修人员初步判断，故障可能原因有：模块之间信号传输问题；倒车灯至后部车身控制单元（RBCM）之间线路对电源短路；RBCM故障。

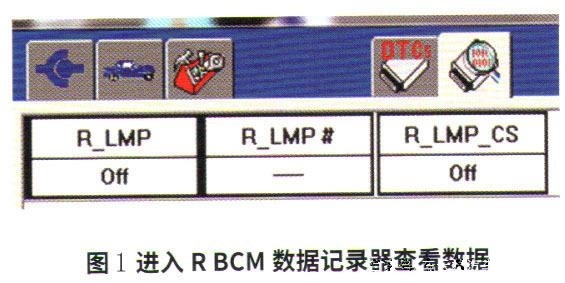

维修人员用IDS进入RBCM数据记录器，发现R＿LMP和R＿LMP CS数据都为off（图1）。

操作换挡杆至尺挡或在IDS数据记录器驱动R＿LMP＃时，RLMP和R＿LMP CS数据都为on。从数据上看，模块之间信号传输没问题。

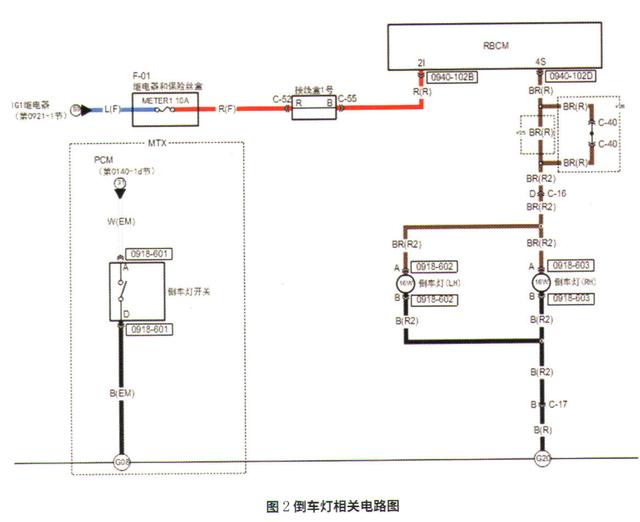

根据电路图对相应倒车灯电路检查（图2）。

首先把RBCM的0940-102D插接器中的4S线束侧端子拔出，插回0940-102D插接器。在点火开关处于"ON"，换挡杆处于P挡时，倒车灯不亮；插回RBCM的0940-102D插接器中4S线束侧端子后，倒车灯常亮。这说明倒车灯至RBCM之间线路不存在对电源短路，故障在R BCM内部，判断为4S端子与电源短路引发的故障。

故障排除：更换RBCM并做编码匹配后试车，故障排除。
