别克君威轿车漏电故障检修

检修描述：一辆行驶里程约12.6万km、配置2.5L V6发动机的别克君威轿车。用户反映：该车蓄电池老是亏电，最近更换了新的蓄电池后，放置两天左右依旧亏电。

故障检测：接车后技师先进行蓄电池性能测试，测试结果蓄电池电压10V、健康状态为良好需充电。

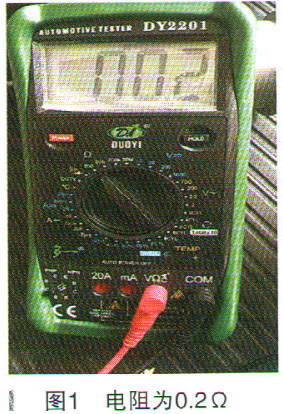

然后对蓄电池两端的正负极电缆导通内阻进行测量，结果为电阻值0.2Ω，正常，如图1所示。

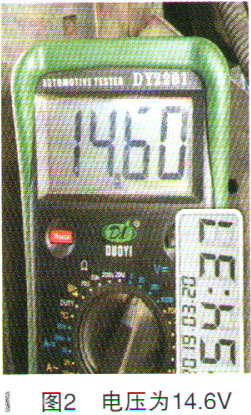

给蓄电池充电至正常电容量后，打开点火钥匙能顺利启动发动机，着车后测得发电机输出电压为14.6V，正常，如图2所示。

为了少走弯路，技师还顺便测量了从蓄电池正极端到启动机和发电机之间的电压降，为0.3V；负极端测得发动机及车身搭铁点的电压降为0.3V，也在正常范围内。

根据以上测量结果判断，蓄电池和正负极电缆以及搭铁均正常。那么车辆亏电状态或许是电气系统存在放电？查阅通用维修手册得知，发电量是由BCM根据蓄电池状态确定（电压及电流传感器）所需发电量，通过网络将该信息传至ECM，ECM根据所需发电量的大小提供给发电机合适激磁。

该车通过之前的各项检查，技师已经可以确定发动机、蓄电池、主要电缆线路都是正常的，唯一存在的可能就是该车是否存在改装部件和线路漏电。

为了确认发电机的工作状态是否正常，技师开启了大灯及空调，连接故障诊断仪，检测到根据所需发电量，ECM的输出控制均有变化（增大）。另外，经检查确定，该车无任何加装（GPS或改装音响等）。最后再仔细地测量一下车辆静态放电电流，结果为1.36 A（正常车辆不高于0.05A）。奇怪了，是哪个用电设备在静态工作？

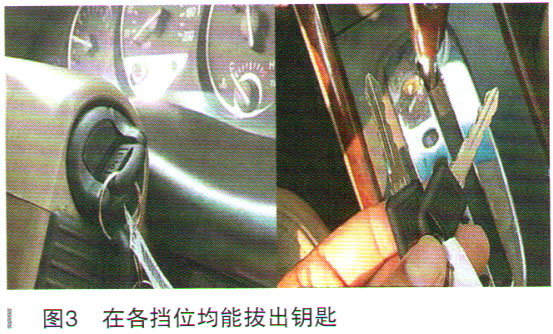

重新关闭点火钥匙再打开，不经意间点火钥匙居然在ACC挡位也能拔出来，于是试着从各个挡位拔钥匙，果然都能轻易拔出，如图3所示。

这下找到了漏电故障的原因了。原来在车主停车关闭钥匙并取出时，实际上钥匙并不在OFF位置，而是在旋转到底的ACC（附件挡）位置。美系老款车型的点火钥匙关到最左并不是OFF挡而是附件挡，该车点火开关出现故障时，旋转到最左位置依然能拔出钥匙，车主以为此时已经关闭全车电源，但实际却打开了附件挡。该挡位接通后只有少量部件是有电的，比如收音机、点烟器等，所以有1.36A的电流持续工作，导致蓄电池亏电。

故障排除：立即更换了新的点火开关，测量静态放电电流为0.05A，基本正常，故障排除。

维修小结：蓄电池亏电的检查和判断，一般需要从三个方面考虑：蓄电池本身、发动机状态、寄生电流。前两个比较容易鉴别，而寄生电流的检查涉及线路破损老化、元器件质量和接插口缺陷、控制单元内部漏电等，相对比较复杂，不能简单以更换蓄电池来解决问题。
