检修描述:一辆2018款别克君威混合动力车,搭载LKN发动机,累计行驶里程约为8万km。据车主反映,车辆行驶过程中,前部突然发出一声异响,随即动力中断,车辆无法行驶,于是立即靠路边停车,并要求将车辆拖至4S店进行检修。

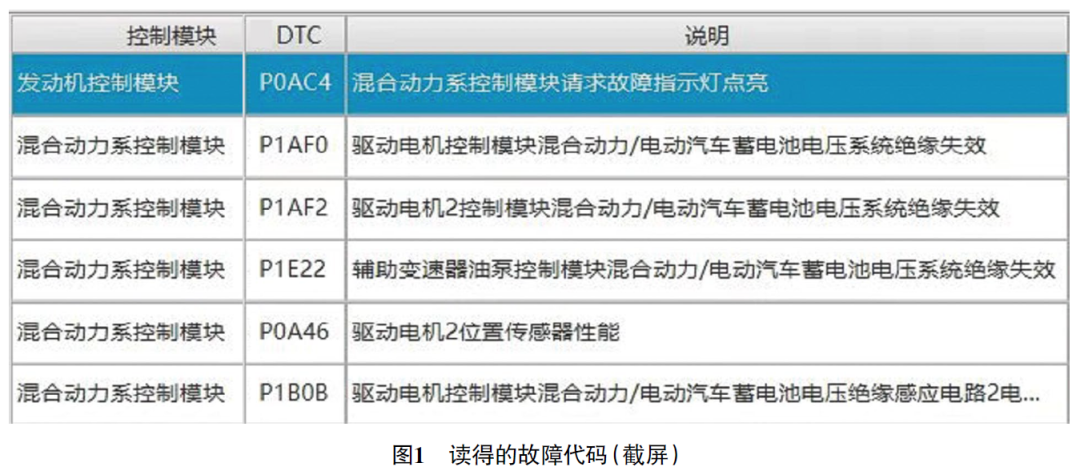

故障检测:接车后,踩下制动踏板,按下起动按钮,车辆可以进入READY(准备就绪)状态,此时仪表盘上的发动机故障灯点亮。将换挡杆置于前进挡,车辆前部发出一声异响,但车辆无法起步,确认车主反映的故障现象属实。用故障诊断仪(GDS)检测,读得的故障代码为“P1AF0 驱动电机1控制模块混合动力/电动汽车蓄电池电压系统绝缘失效”“P1AF2 驱动电机2控制模块混合动力/电动汽车蓄电池电压系统绝缘失效”“P1E22 辅助变速器油泵控制模块混合动力/电动汽车蓄电池电压系统绝缘失效”等(图1)。

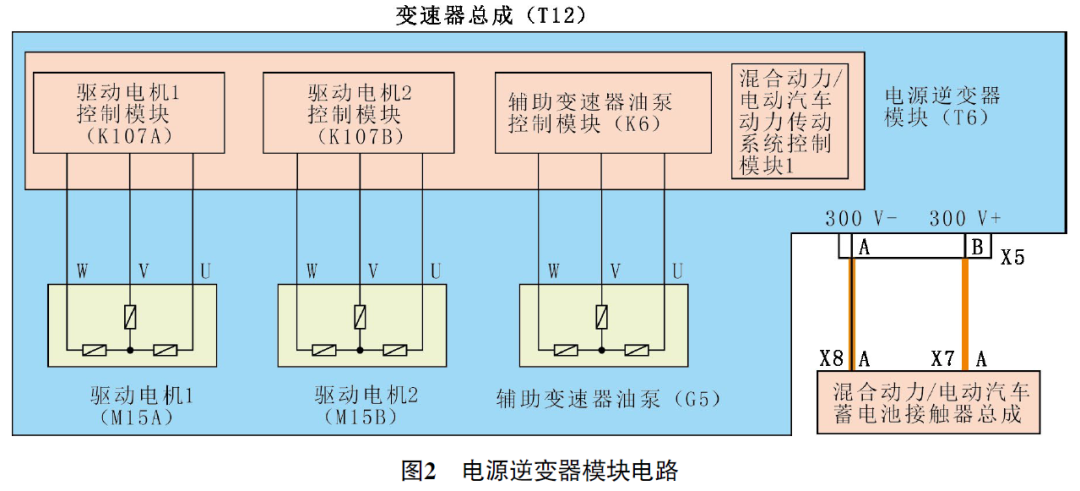

如图2所示,电源逆变器模块包含3个电机控制模块和混合动力/电动汽车动力传动系统控制模块1。
其中2个电机控制模块根据电源逆变器模块的指令运行各自的驱动电机,另外一个电机控制模块控制辅助变速器油泵。如果电机控制模块在正极或负极高压线上检测到绝缘损耗,则混合动力/电动汽车动力传动系统控制模块1会存储相关故障代码。

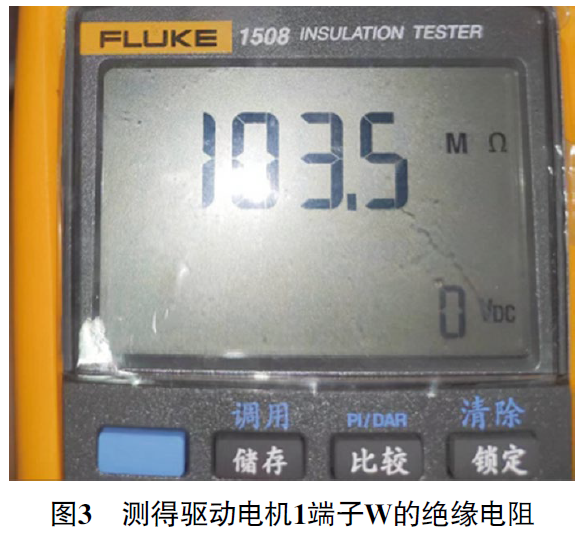

断开低压蓄电池负极接线柱,取下手动维修开关,等待5 min,以保证高压能量全部释放。拆下电源逆变器模块,从变速器上部依次测量驱动电机1(M15A)U、V、W端子与车身壳体之间的绝缘电阻,分别为74.3 MΩ、52.8 MΩ和103.5 MΩ(图3),不正常(正常情况下,其绝缘电阻应为550 MΩ);测得驱动电机2(M15B)U、V、W端子与车身壳体之间的绝缘电阻分别为0 MΩ,0.01 MΩ,0.02 MΩ,不正常。
根据上述检查,初步判断变速器内部的2个驱动电机存在绝缘异常。

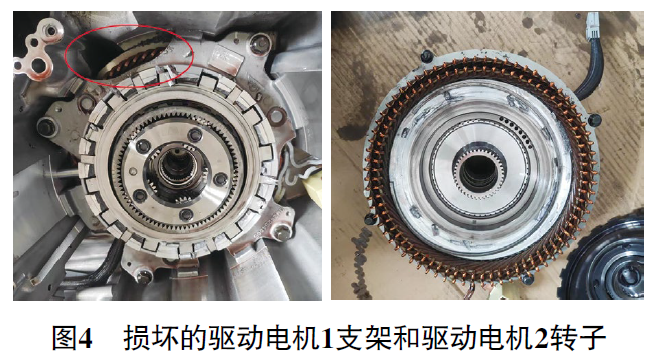

拆解变速器,发现驱动电机1的支架、驱动电机2的转子已严重损坏(图4),由此判断该车故障与之有关。
故障排除:更换驱动电机1支架和驱动电机2转子,重新装复变速器后试车,故障排除。
