检修描述：一辆行驶里程约6.2万km、搭载G4FC型1.6L发动机和4AT自动变速器的2014款北京现代悦动轿车。车主反映：该车在行驶中突然出现动力下降、加速无力现象，且仪表台上的发动机故障灯闪烁不停。
故障检测：接车后，首先验证故障现象。启动发动机，仪表台上的发动机故障灯点亮，发动机及车身出现明显有规律地抖动。将手放到排气管出口附近，能感觉到排出的气流呈现有规律的变动。根据维修经验并结合故障现象，初步判断该车故障应该不是由混合气浓度异常引起的，很可能是点火系统异常所致。混合气配比错误将引起燃烧不良，发动机则出现不规则地抖动。如果某缸不点火，即缺缸，则会导致发动机排气出现有规律地抖动。

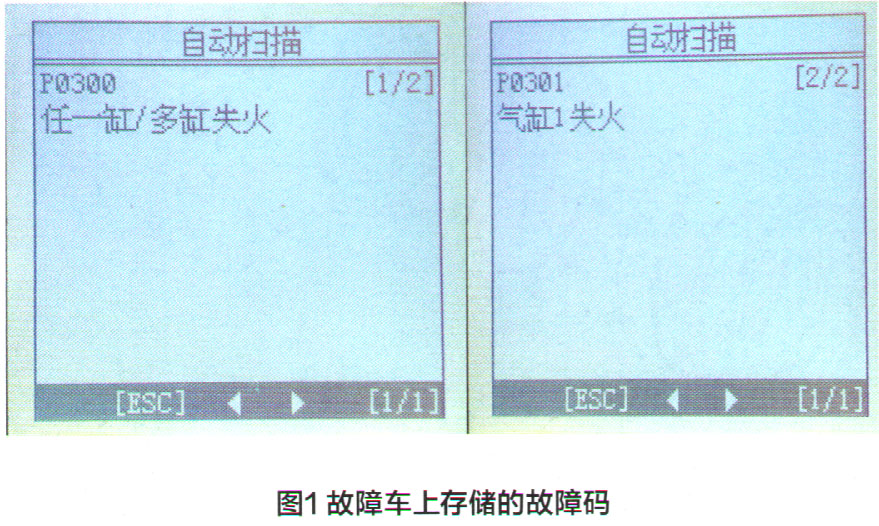

连接解码器X300，读取发动机故障信息，系统内存有两个故障码（图1）: P0300一监测到多个汽缸缺缸；P0301-1缸缺缸。查看数据流发现，只有进气压力数据稍微偏高，其它关键传感器数值均正常。
拆检火花塞，未发现异常。将火花塞装到点火线圈上做跳火试验，4个火花塞跳火均正常，且没有出现火花偏弱的问题（图2）。目测点火线圈（重点检查1缸点火线圈橡胶线内孔），未发现被击穿后产生电弧的痕迹。

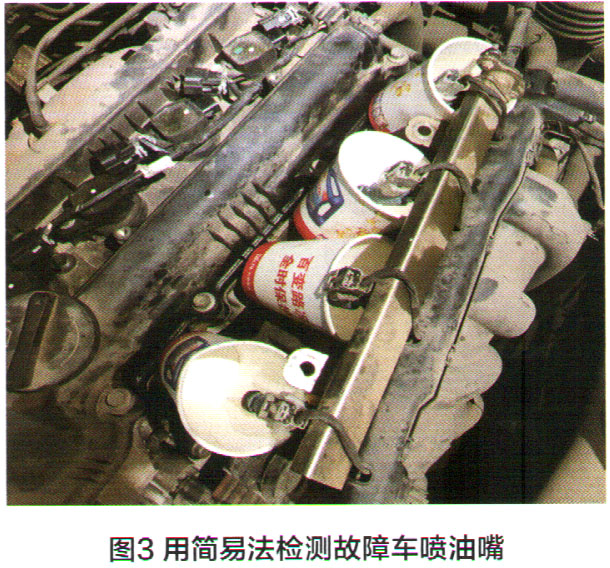

装复点火系统后重新整理诊断思路认为，缺缸可能是单缸故障，故障点包括火花塞、点火线圈、喷油嘴以及相关线路。点火线圈、火花塞刚刚检查过，且都未见异常，接下来开始检查喷油嘴。拆下油轨，把喷油器放置在一次性纸杯中（图3），依次检查喷油嘴的密封、雾化和喷射量，均未发现异常。检查汽油品质，未发现含水及其它异常。
在与车主沟通得知，该车在做完基础保养后第二天出现了此故障。检查节气门处未发现有空气滤合格证等异物进入。另外，考虑到该车早期曾有行驶20 000～30000km没有更换机油的历史，发动机内部油泥应该比较严重。难道是机械部分出现了故障？

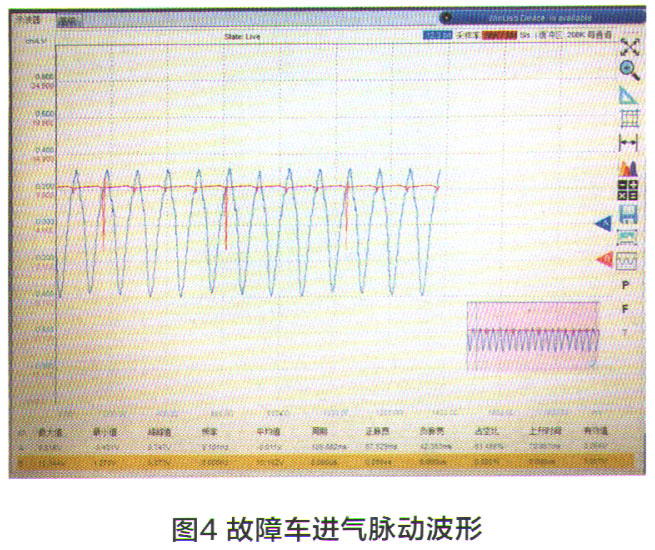

采用传统方法检测发动机机械方面的问题，工作量比较大。之前，我们刚刚引进了针对发动机机械故障进行免拆诊断的设备和技术。它通过检测进气压力脉动波形能准确判断发动机压缩异常是由进气门、排气门，还是活塞与缸壁间隙引起的；还通过叠加曲轴转角和点火信号，可以快速判断正时机构是否正常。这种免拆诊断方法不仅能提高诊断效率，而且非常直观、可靠。连接好设备后，通过进气脉动传感器可以看出，4个汽缸的波形脉动规律一致（图4），说明活塞环、进气门、排气门、液压顶柱、滚针摇臂、弹簧等都不存在机械故障。

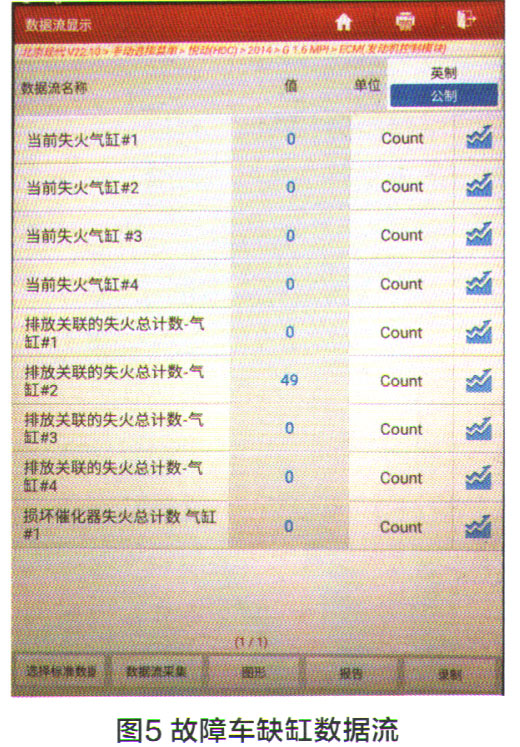

此时，故障诊断工作陷入僵局。回顾诊断过程发现，诊断思路并没有问题，可能是某个细节出现了疏忽，决定重新开始排查。改用解码器X431重新读取故障信息，故障码与解码器X300显示完全相同。查看发动机数据流，虽然显示当前没有出现缺缸，但在缺缸计数器中发现1缸有缺缸记录（图5），其余三缸的缺缸计数值均为0。

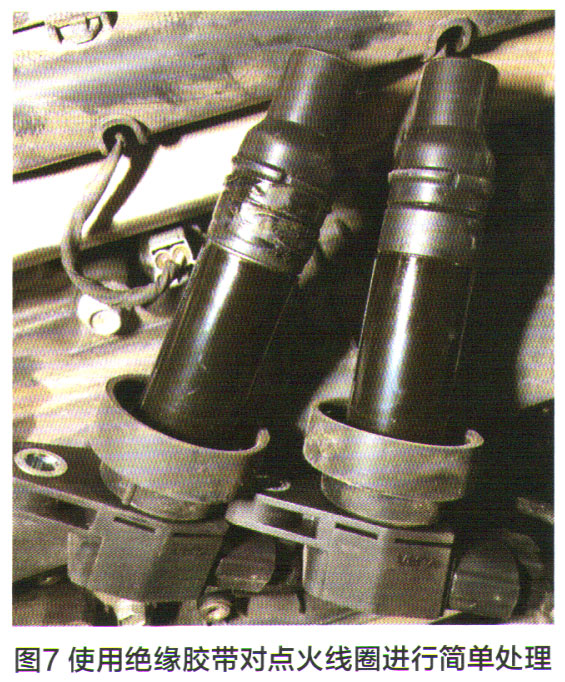

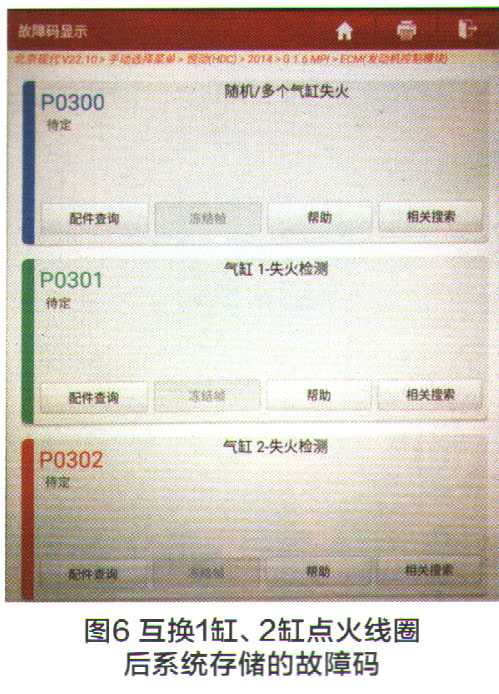

故障排除：为了验证数据流的正确性，熄灭发动机后，把1缸与2缸的点火线圈进行互换，重启发动机，再次读取故障码。除了之前“1缸缺缸”和“多缸缺缸”的历史故障码外，又新增了“2缸缺缸”（图6）的故障码。拆下原车1缸点火线圈再次进行检查发现，其外部有高压击穿的痕迹，使用绝缘胶带（图7）进行简单处理后装车并启动，该车发动机运转平稳，之前抖动的故障消失。至此，可以锁定该车故障点就是1缸点火线圈被击穿。
为保险起见，在征得车主同意后，更换4个火花塞和4个点火线圈后，该车故障被彻底排除。
维修小结：通过本案例可以看出，诊断故障时一定要认真、仔细。在对该车进行故障诊断时，因为夜晚光线不好，没能及时发现1缸点火线圈上的异常。一个细小的疏忽导致错误的检测结果，并走了许多弯路。
另外，读取故障信息时，最好采用专业解码器。本案例中改用专业X431解码器后，及时发现异常的关键数据流，使得故障诊断工作找到了突破口，并最终锁定故障点。事后与同行交流得知，如果直接检测排气脉动波形，并叠加点火触发信号，就能迅速精准地判断是多缸缺缸还是单缸缺缸，并且还可以准确判断具体是哪个汽缸存在缺缸，这能有效避免被解码器错误的数据流所误导。
