路虎揽胜左侧倒车镜的盲点指示灯异常检修

检修描述：一辆路虎揽胜，左侧倒车镜的盲点指示灯在车辆启动时熄灭着车后等一会又亮起。

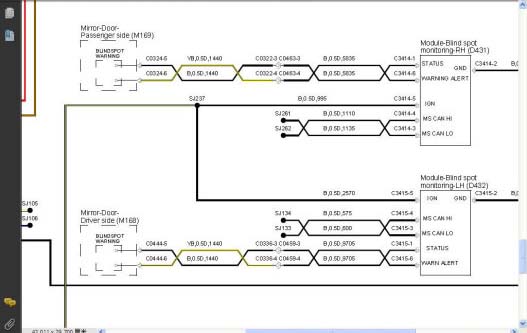

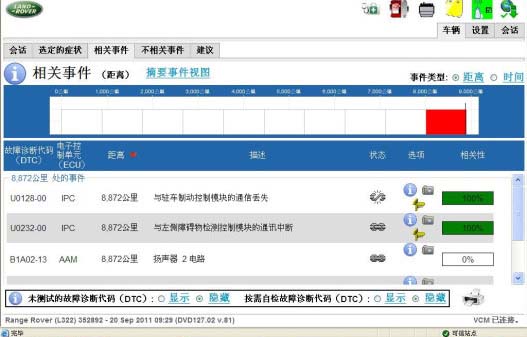

故障检测：SDD 检查有故障码 U0232-00 与左侧障碍物检测控制模块通讯中断，拆卸后保险杠检查模组插头无松动腐蚀现象.测量 C3415-5 电压为 12.25V、C3415-4CANHI 为 2.55V、C3415-3CAN LO 为 2.35V、C3415-2 打铁线电阻 0.02 欧姆。C3415-1 在启动时的电压 12.18V，等待倒车镜的盲点检测的指示灯点亮后电压回到 10.05V。测量右侧的电压无论是启动时还是启动后都保持在 10.05 没有太多的变化。查阅电路图发现此角就是控制倒车镜的盲点指示灯的，测量此线没有短路和断路现象。测量倒车镜的指示灯也没有发现异常现象。

故障原因分析：模组内部故障。

故障点评及建议：此系统相对比较简单和独立，但出现的故障现象比较特殊，盲点监测系统只是在启动时出现异常，左侧镜子上的盲点指示点在启动后等待了 6 秒后点亮，而正常应该启动后立刻点亮。通过测评左侧盲点监测模组，发现供给此指示的线路是直接从模组供给，在启动后瞬间是有电压输出的，电压为 12.2V，正常情况下此灯会点亮，但没有点亮。

当电压降为 10.05V 时此灯点亮，此电压我们是通过万用表进行测评的。这时我们也感到有些纳闷，但分析后，我们认为在启动后输出的电压应该是虚电，当降到 10V 时的电压为实电，才会出现此现象。因此，故障出现在模组内部。

故障排除：更换出现故障的模块，故障排除。路虎的电子设备较多，在出现故障时可以先排查电路。
