2017款Jeep指南者多个故障灯异常点亮

检修描述：一辆2017款Jeep指南者，搭载1.4T发动机，累计行驶里程约为5.6万km。下雨或洗车后，该车组合仪表上的变速器故障灯、胎压监测系统故障灯等多个故障灯异常点亮，且发动机转速受限。

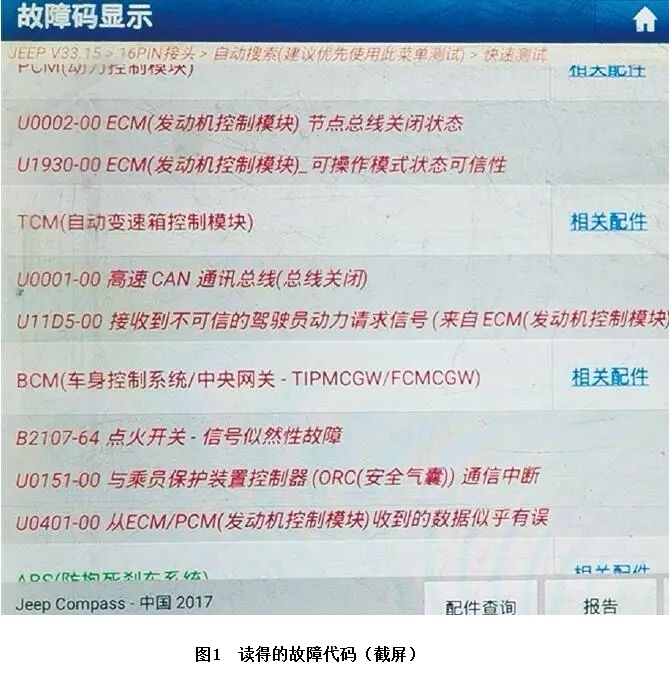

故障检测：用故障检测仪检测，发现动力控制模块（PCM）、自动变速器控制模块（TCM）及车身控制模块（BCM）等多个控制模块中均存储有与CAN通信相关的故障代码（图1）。查看相关电路得知，PCM、TCM、BCM、无钥匙进入及起动控制模块（RFH）及ABS控制模块等均在CAN C总线上，由此怀疑CAN C总线通信异常。

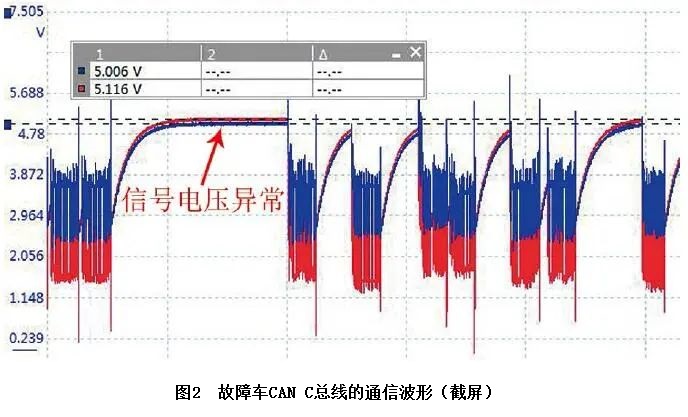

从RFH处测量CAN C总线的通信波形（图2），发现CAN L线和CAN H线上的电压偶尔会同时升高至5 V左右，异常，怀疑相关导线连接器或控制模块进水短路。

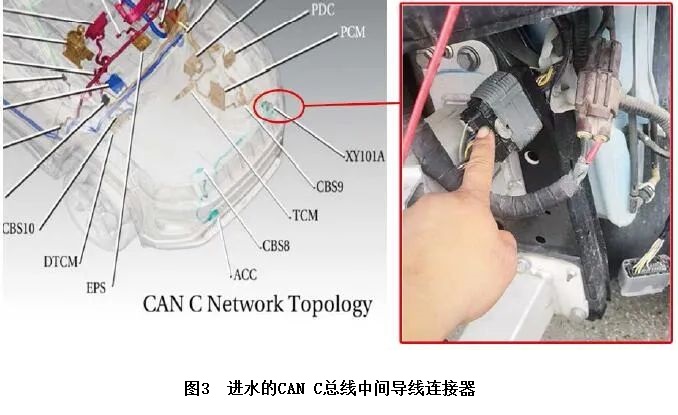

依次检查CAN C总线上的控制模块及其导线连接器，未见异常，且依次断开控制模块的导线连接器后，故障依旧。查看相关电路得知，CAN C总线上有很多中间导线连接器，依次检查这些中间导线连接器，最终发现车辆左前部位的一个CAN C总线中间导线连接器进水短路（图3）。进一步检查发现，该导线连接器的密封圈未安装到位，导致下雨或洗车后，水会流入导线连接器内。

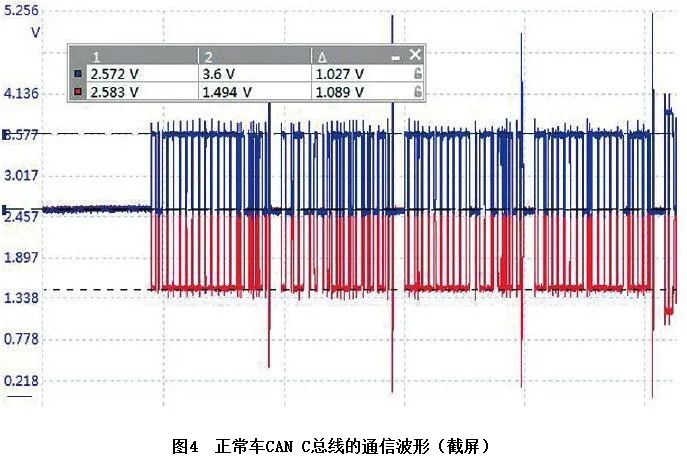

故障排除：吹干CAN C总线中间导线连接器，并正确安装密封圈后试车，故障现象消失，且CAN C总线的通信波形恢复正常（图4）。至此，故障排除。
