东风日产阳光一键启动不好使用检修
作者:汽车维修技师 2020-11-16 收藏成功收藏本文
一辆行驶里程约6.6万km的东风日产阳光,车一键启动不好用。不好着车,着车之后不好灭车。

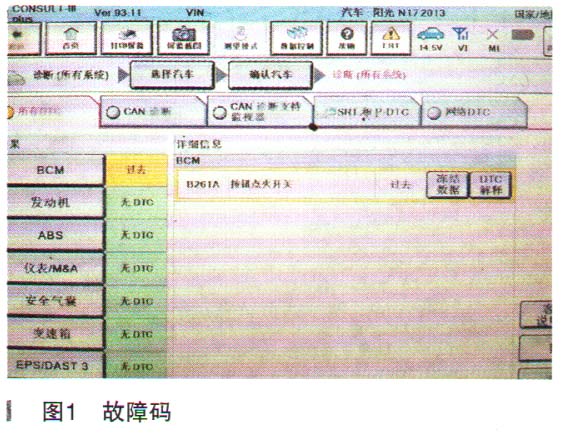

检修描述:一辆行驶里程约6.6万km的2013年东风日产阳光。客户反映:该车一键启动不好用。不好着车,着车之后不好灭车。诊断仪检测故障码如图1所示。
故障检测:
(1)按压点火开关仪表无法点亮,无法启动。尝试数十次后车辆启动,但不能灭车。根据故障码结合维修手册分析有以下几种可能:
①按钮式点火开关损坏;
②IPDM损坏;
③BCM损坏;
④线束或接头损坏。

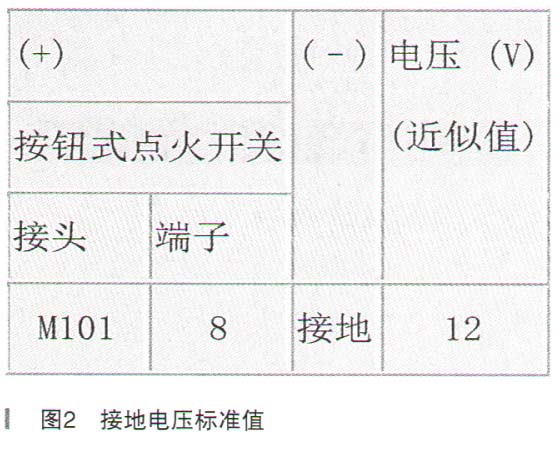

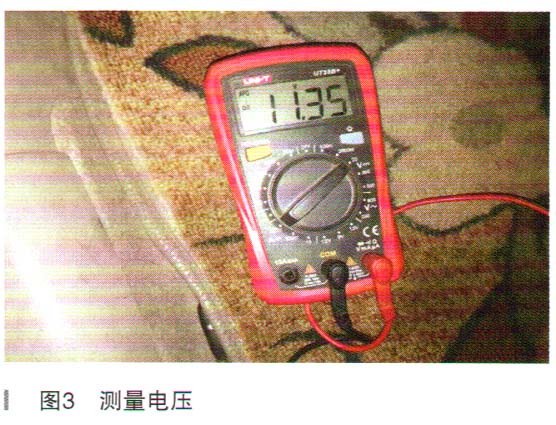

(2)按照维修手册中故障码的指引,检查按钮式点火开关线束接头8号端子与接地电压。测量电压为11.35V,正常,如图2和图3所示。
(3)检查按钮式点火开关电路。
断开IPDM接头,测量按钮式点火开关线束接头8号端子和IPDM线束接头81号端子之间的导通性,测量按钮式点火开关8号端子和接地之间的导通性,如图4所示。测量结果为正常,按钮式点火开关8号端子和IPDM线束接头81号端子导通。按钮式点火开关与接地之间不导通。根据维修手册指引如果测量结果为正常,那么就直接更换IPDM。但是更换IPDM之后故障依旧。

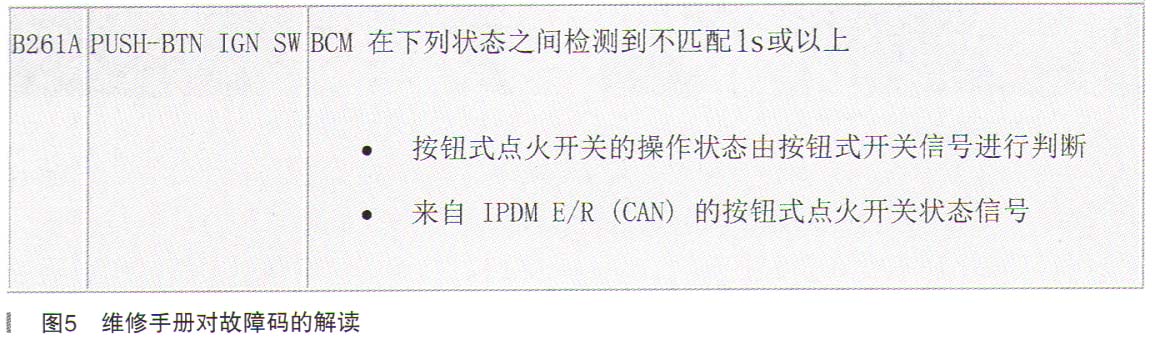

(4)更换新的IPDM之后故障没有解决,基本可以排除其损坏。之后重新看了一下维修手册对故障码的解读,如图5所示。

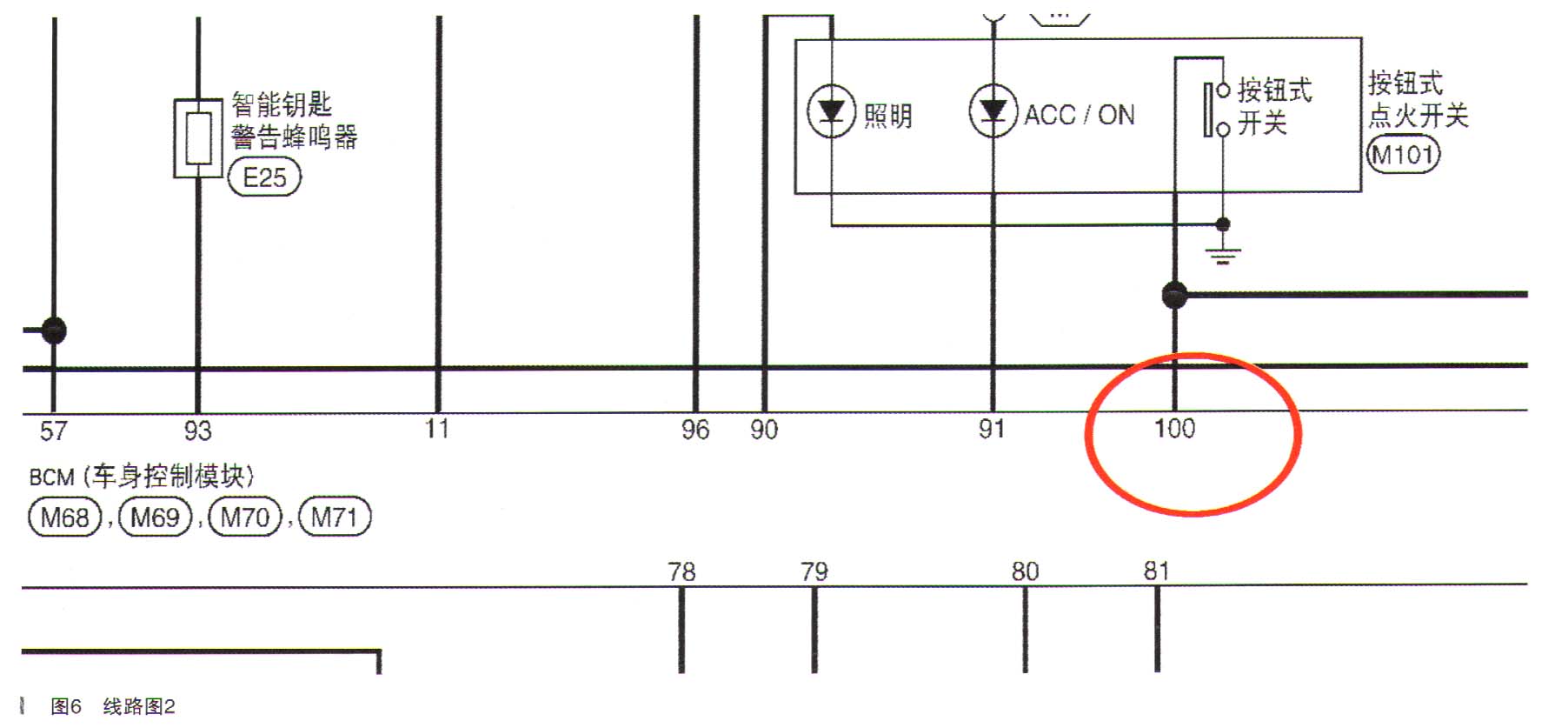

IPDM通过CAN系统将按钮式点火开关的信号传输至BCM,诊断仪检测不到CAN系统故障,可以先排除掉IPDM不PBCM之间的CAN通信故障。之后查阅电路图发现按钮式点火开关有一根线是直接通到BCM的,如图6所示。
断开BCM线束接头,检查按钮式点火开关线束接头8号端子与BCM线束接头100号端子是否存在导通性。测量结果正常,按钮式点火开关与BCM之间存在导通性,线束没有间题,之后用诊断仪读取数据流BCM,检测不到按钮开关的信号,但是IPDM数据流能检测到按钮开关的状态信号,各个相关线束均导通,所以判断结果为:BCM内部损坏。
故障排除:更换BCM控制模块并编程,故障解决。
维修小结:在进行电路维修时不能太过依赖维修手册,维修手册只是给你一种参考。也不要轻易下结论,在更换车辆控制模块的时候,一定要A重。合理利用好身边的工具,如果能早一点想到用C3及检测一下BCM的信号,就不会走这么多弯路。在维修此类故障时,要先弄明白它的控制逻辑,才能更准确地找到故障点。
