检修描述:一辆奔驰EQC400 4MATIC(293.890)。故障现象:客户反映车辆正常停在车库20多天,用车时发现车辆无法启动,仪表提示红色电池故障及不允许拖车。

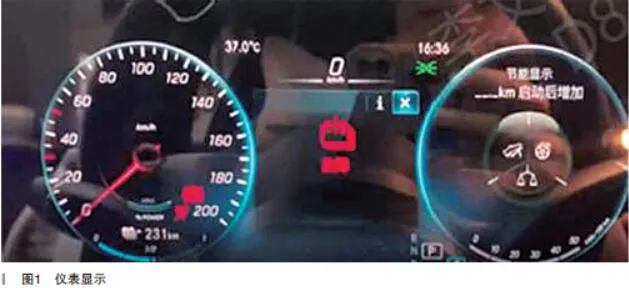

故障检测:根据客户反映,查看仪表发现有红色电池图标与故障字体显示(如图1所示),不允许拖车字体及图标。提示,这些故障现象是持续的,故障一直存在。
了解了一下此车辆的维修历史,在2022年10月有更换前后电机的服务措施,没有相关的加装或改装。检查功能发现动力系统功能受到了故障的影响,低压部分按钮和开关可以正常接通电源,没有任何其他异常情况。
用X E N T R Y诊断仪读取故障码,高压端没有相关高压电的故障码,但是有一个关于30C故障码(如图2所示),这个故障值得维修人员关注。同时观察实际值也发现,高压电是没有输出的。

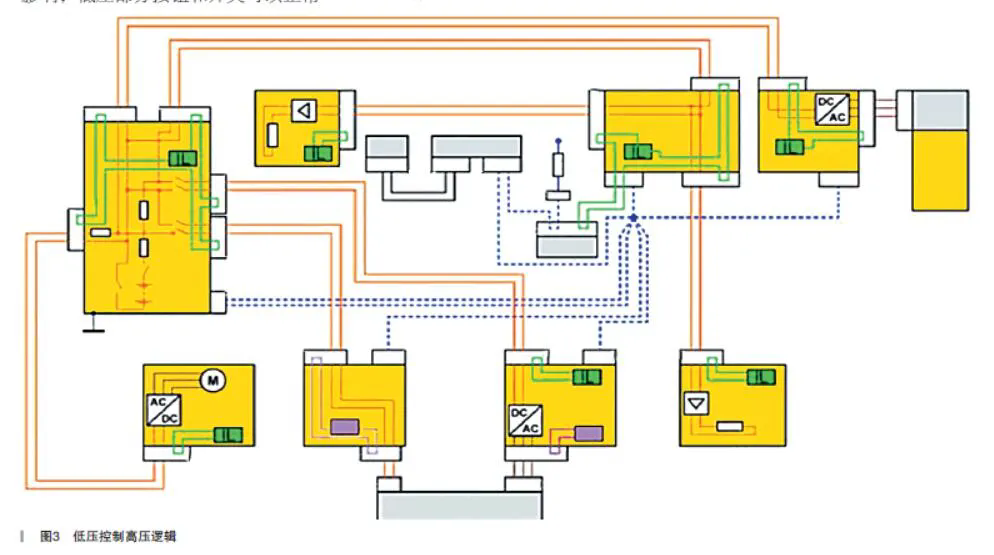

首先要了解其低压控制高压逻辑原理,如图3所示。

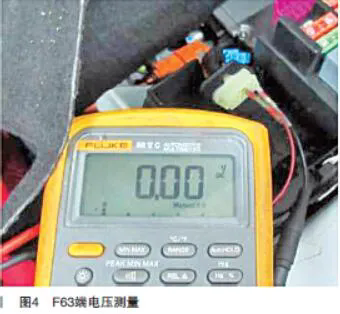

蓝色的线路就是30C,当蓝色的线路没有电的时候,电路高压电就会断开。然后用万用表测量,F63端是0V,如图4所示。

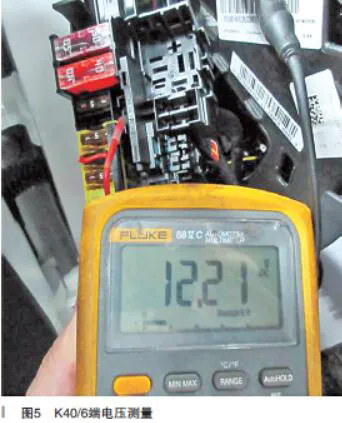

再测量F 6 3 的上游K 4 0 / 6 端, 3 0 t 电压:12.21V,如图5所示。
检查F220保险丝,目测已经熔断,测量通断电阻OL,明显损坏。说明30C线路存在短路情况。

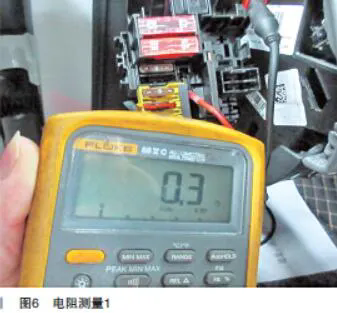

测量F 6 3 端与车身接地电阻为0.3Ω(如图6所示),存在短路。

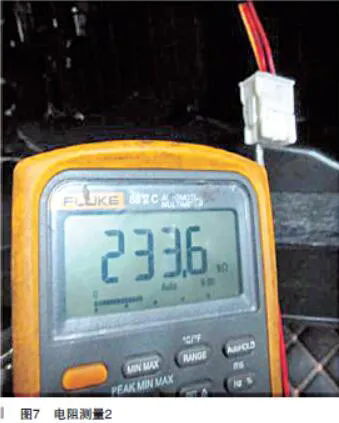

对3 0 C供电各个支路排查短路点在什么地方,当断开N82/2插头后,电阻值正常了,如图7所示。

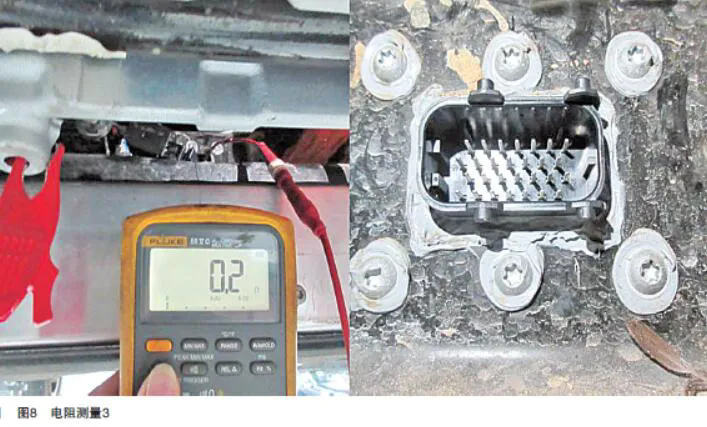

说明短路点在控制单元中,紧接着用万用表测量N82/2的30C端子与车身接地之间的电阻,电阻值为0.2Ω(如图8所示),明显存在内部对地短路。
进而检查A100高压电池外观状态,有轻微的刮擦损伤,护板部位有约2cm长的破口,电池外壳有轻微刮擦痕迹。分析N82/2电池30C供电内部对地短路。
故障排除:更换A100高压电池后故障得以解决。
维修小结:对于纯电车辆,高压部分电压工作都有保护电路,其中30C就是其中之一。如果高压电没有电,一定要检查30C电路是否正常。假设在检查时,如果此车没有30C故障码,也是要用传统方法万用表检查30C电路是否存在短路。
