2024款大众ID.7 Pro无法进入READY 模式

检修描述：一辆2024款大众ID.7 Pro，搭载EDV005785驱动电机，累计行驶里程约为7700 km，因无法进入Ready模式而被拖至4S店进行检修。

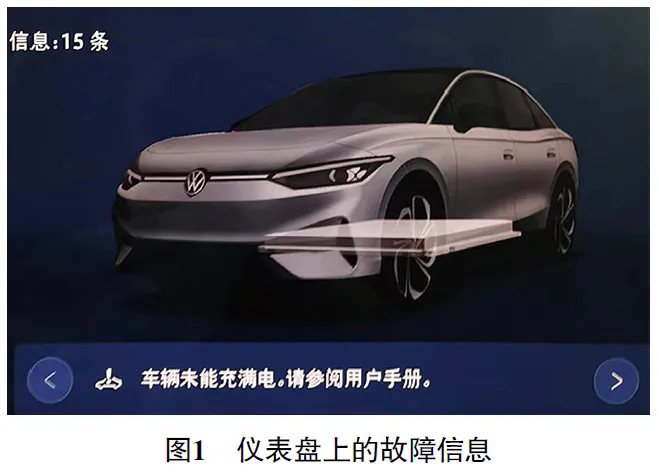

接车后首先试车验证故障现象。踩下制动踏板，按压起动按钮，车辆无法进入READY模式，但仪表盘指示灯可以点亮。此外，仪表盘上的驱动系统报警灯和中央报警灯点亮，仪表盘出现“车辆未能充满电。请参阅用户手册”“驱动系统故障。请去维修站”等15条故障信息（图1）。

故障检测：用故障检测仪（VAS 6150E）检测，多个控制单元均存储有故障代码。记录并尝试清除故障代码，发现“8C-混合蓄电池管理”存储的故障代码“P0AA100：高电压/混合动力蓄电池正极触点卡在关闭位置 主动/静态”无法清除。尝试通过授权码强制清除故障代码，故障代码依旧无法清除。根据故障码的提示，初步判断正极接触器卡死在关闭位置无法打开。

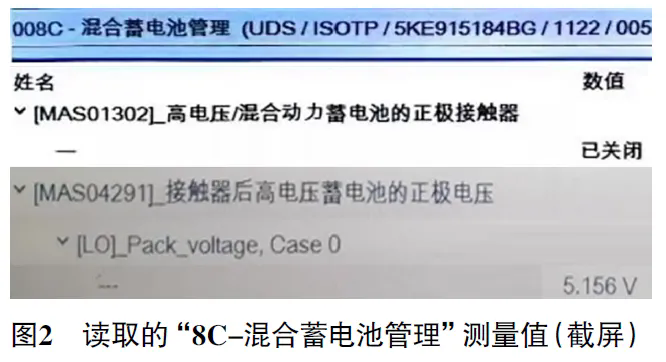

用故障检测仪读取“8C-混合蓄电池管理”测量值（图2），发现高电压蓄电池的正极接触器一直显示为已关闭状态。

而高电压蓄电池的负极接触器及充电接触器正极触点、负极触点均显示为断开状态。此外，接触器后高电压蓄电池的正极电压一直在5.156 V左右波动。

用故障检测仪进行诊断断电，因系统存在故障无法完成诊断断电，于是进行手动断电。断开TW保养插头，验电后，脱开高电压蓄电池上的AUX连接器，将高电压检测适配器VAS6558/36A连接至AUX连接器与高电压蓄电池之间，测量HV+端子、HV-端子与车身搭铁之间的绝缘电阻，均正常。

用万用表测量HV+端子、HV-端子之间的电压为7.9 V，不正常。依次脱开高电压蓄电池上的DC连接器和TN连接器，当脱开TN连接器时，测得HV+端子、HV-端子之间的电压上升到171.8 V。为了进一步判断是高电压蓄电池内部故障，还是外部高压部件故障，分别断开高电压检测适配器VAS6558/36A至高电压蓄电池侧的连接和高压线束侧的连接，断开高压线束侧的连接时测得的电压不变，而断开高电压蓄电池侧的连接时测得的电压下降为0 V，由此判断为高电压蓄电池内部故障，导致高压系统有电压。

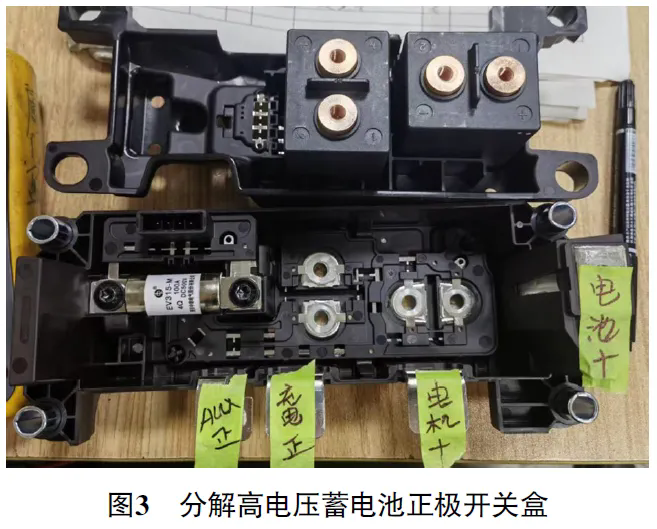

拆解高电压蓄电池，根据维修手册要求更换高电压蓄电池正极开关盒及维修套件（包含高电压蓄电池负极开关盒和蓄电池管理控制单元），匹配后试车，车辆可以进入READY模式。为了进一步找到故障点，分解高电压蓄电池正极开关盒（图3），测量断路器触点，发现触点正常断开。

推测正极开关盒内其他部位损坏或者蓄电池管理控制单元上的电子元件损坏，造成控制单元监测到异常电压，并存储正极触点卡在关闭位置的故障代码，进而导致车辆无法进入READY模式。

故障排除：更换高电压蓄电池开关盒及维修套件，故障排除。
