2022 款广汽埃安Y，仪表提示“请检查真空泵

检修描述：一辆2022款广汽埃安Y，累计行驶里程约为15.7万km，该车行驶中仪表突然提示“请检查真空泵”（图1），但制动功能未见异常。

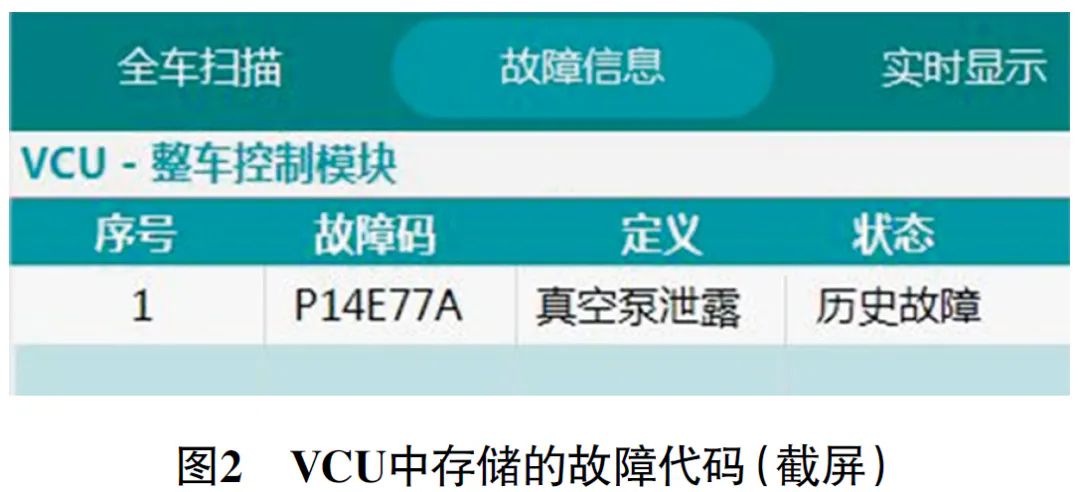

故障检测：试车发现，进入READY状态后，前舱内的真空泵持续工作约10 s后停止工作，约2 s后又开始工作；用手去触摸真空泵外壳，发烫。进行路试，制动助力及制动效果均正常。用故障检测仪（GNEDS）检测，整车控制模块（VCU）存储有故障代码“P14E77A真空泵泄漏”（图2），这与仪表上的提示信息相符，由此初步判断真空助力制动系统存在故障。

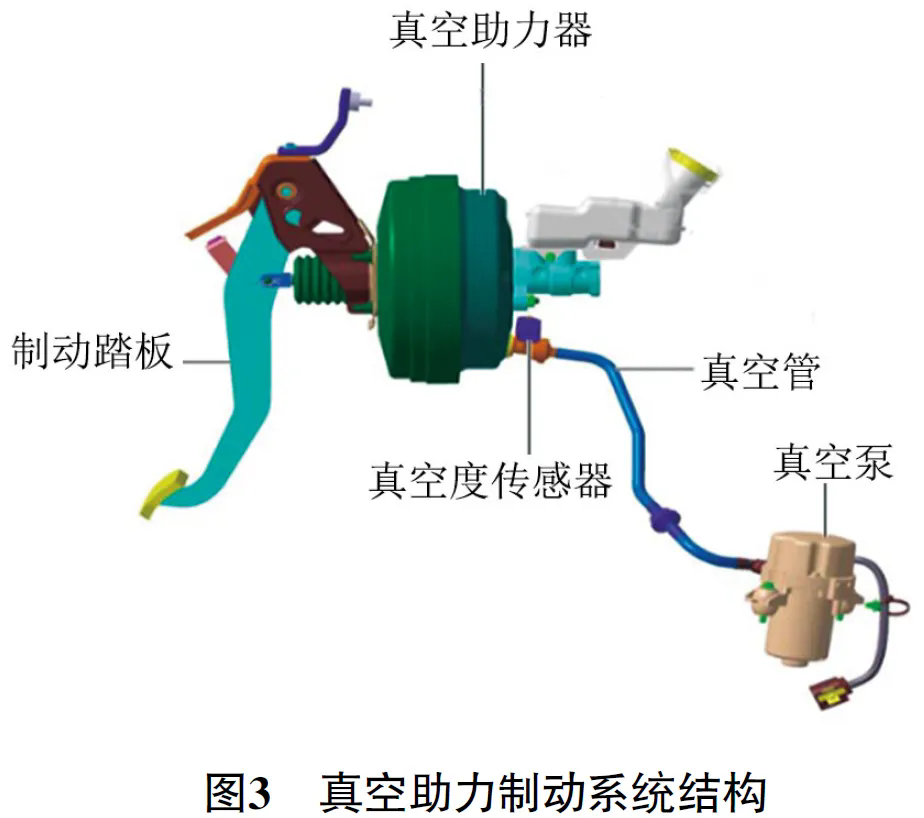

如图3所示，车辆进入READY状态后，踩下制动踏板，真空助力器内的压力发生变化；VCU通过真空助力器上的真空度传感器监测真空助力器内的真空度，当真空度低于设定值时，VCU控制真空泵继电器吸合，真空泵进行抽真空，直至真空度高于设定值时，控制真空泵继电器断开，真空泵停止工作。

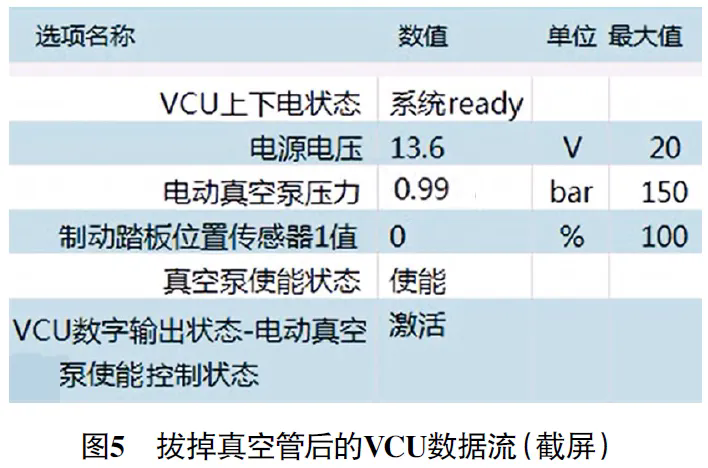

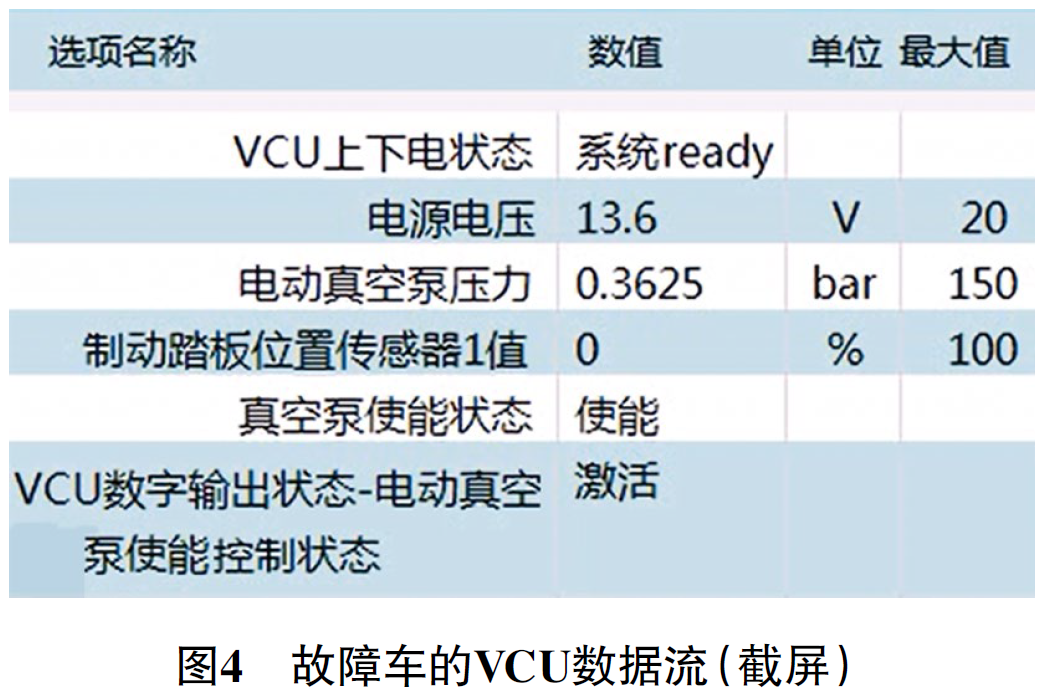

让车辆进入R EADY状态，读取VCU数据流（图4），发现未踩制动踏板时，真空泵压力在0.27 bar~0.36 bar（1 bar=100 kPa）变化，且真空泵一直为激活状态；拔下真空助力器上的真空管，踩几次制动踏板，真空泵压力变为1 ba r（图5），初步判断真空度传感器正常，VCU监测到真空助力器内的真空度不够，一直控制真空泵工作。

多次踩下制动踏板，未听见真空助力器有漏气声；目测检查外围的真空管路，未见异常；拔下真空助力器上的真空管，并用手堵住，真空泵工作时产生的吸力比较大，初步判断真空泵及真空管路是正常的，怀疑真空助力器内部漏气。

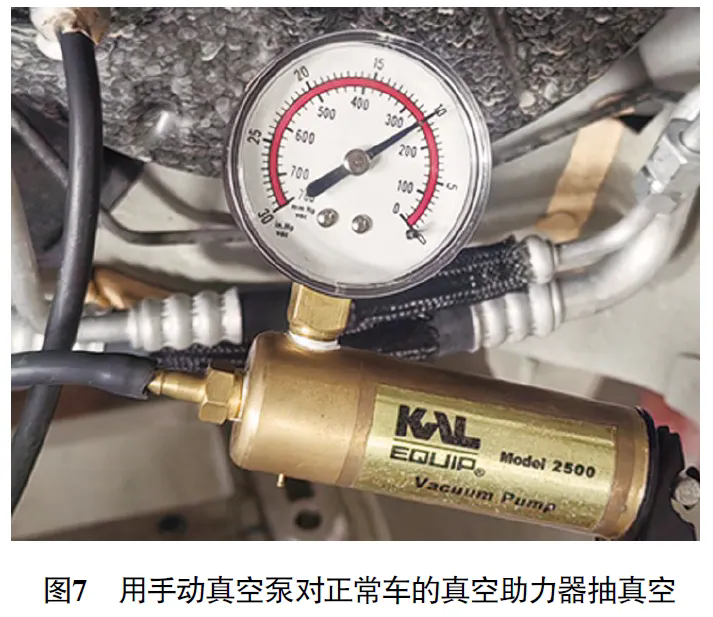

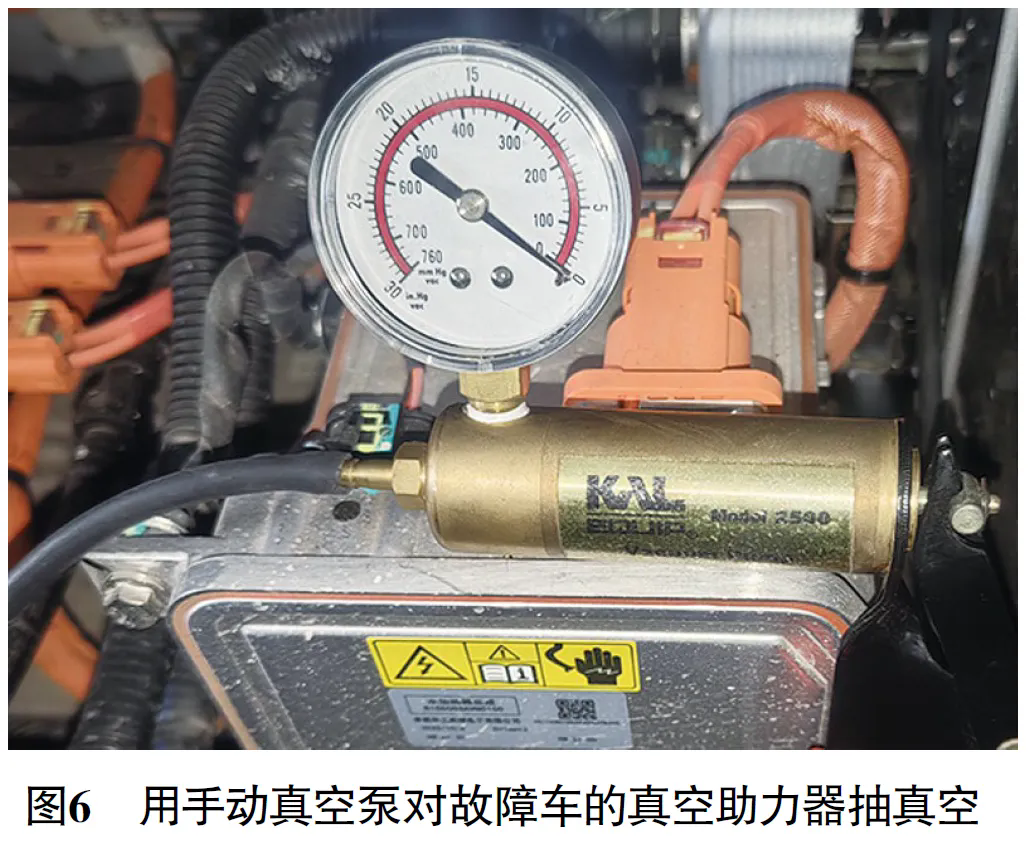

用手动真空泵对故障车的真空助力器抽真空（图6），发现真空无法建立；用手动真空泵对正常车的真空助力器抽真空（图7），发现能够建立真空。

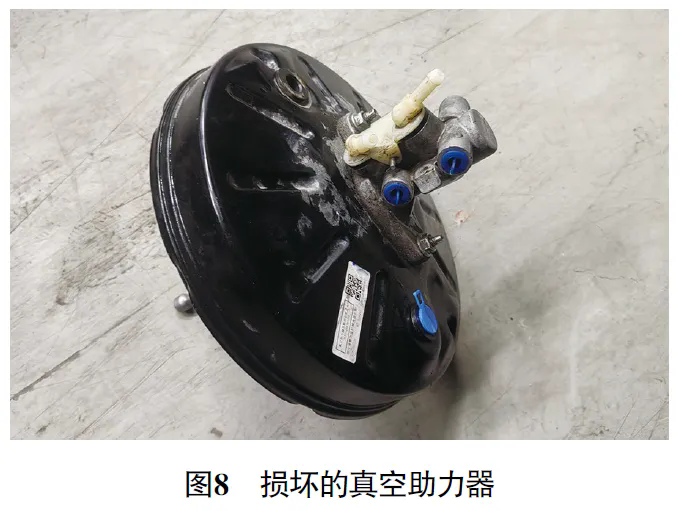

诊断至此，确认真空助力器内部存在轻微漏气（图8）。

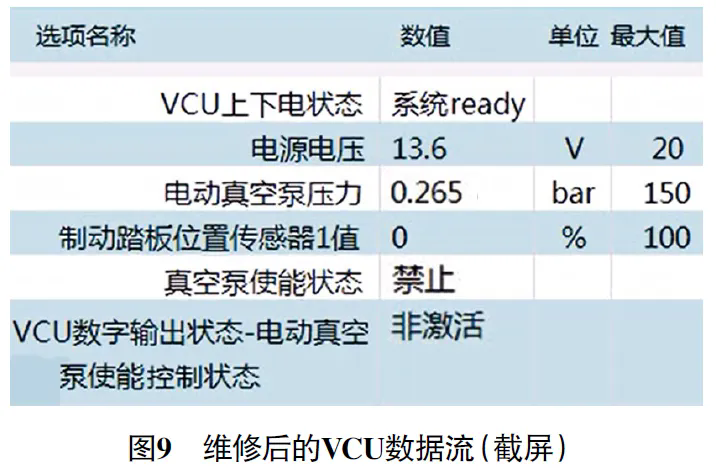

故障排除：更换真空助力器及制动液后试车，再次读取VCU数据流（图9），不踩制动踏板时，真空泵压力一直为0.265 bar；踩下制动踏板，真空泵压力升高；当压力升高至0.36 bar以上时，VCU控制真空泵工作；当真空泵压力接近0.27 bar时，真空泵停止工作。

反复试车，仪表上的提示信息不再出现，故障排除。
