2010款捷豹XFL 制动警告灯、DSC 警告灯异常点亮

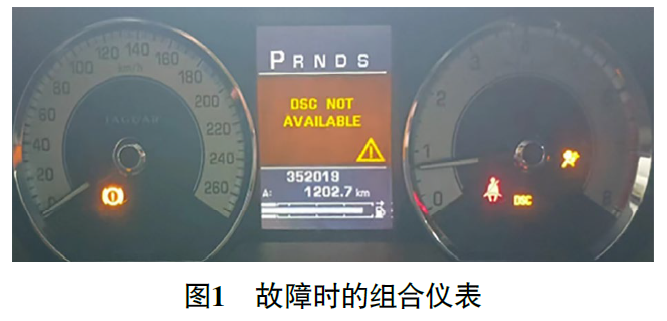

检修描述：一辆2010款捷豹XFL，搭载3.0 L发动机，累计行驶里程约为35万km。车主反映，该车组合仪表上的制动警告灯、动态稳定控制系统（DSC）警告灯异常点亮（图1），且提示“DSC NOT AVAILABLE（DSC不可用）”。

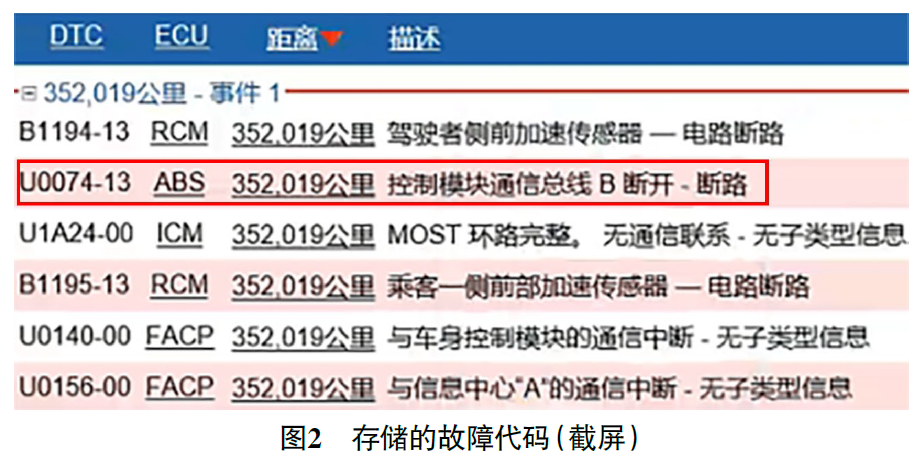

故障检测：使用故障检测仪检测，在ABS控制单元中存储有故障代码“U0074-13 控制模块通信总线B断开－断路”（图2），且无法清除。查看维修手册上关于故障代码“U0074-13”的说明，提示检查偏航速率和横向加速度传感器与ABS控制单元之间的专用高速CAN总线是否存在断路。

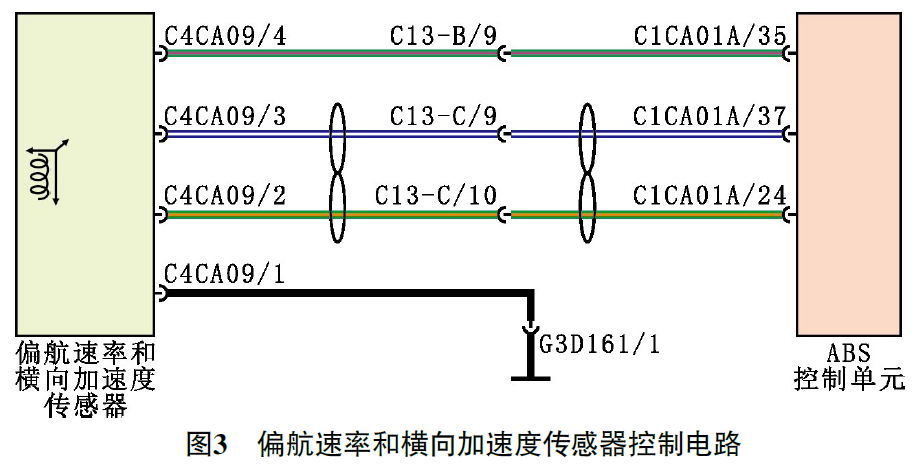

偏航速率和横向加速度传感器用于测量车辆的偏航速率和横向加速度，并将测量结果通过专用高速CAN总线传递给ABS控制单元。偏航速率和横向加速度传感器安装在后行李架上，由2颗螺栓固定，其控制电路如图3所示。

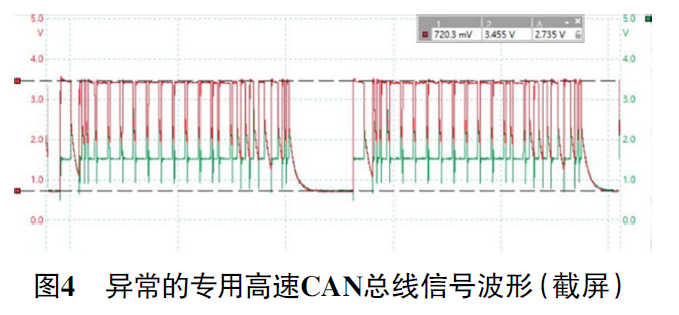

用万用表测量偏航速率和横向加速度传感器专用高速CAN总线的信号电压，CAN H信号电压为2.5 V，CAN L信号电压为1.4 V，均偏低。用Pico示波器测量偏航速率和横向加速度传感器专用高速CAN总线的信号波形（图4），发现CAN L信号明显异常，CAN H与CAN L的信号电压均被明显拉低，且偶尔会同时降低至0.7 V左右，由此怀疑偏航速率和横向加速度传感器专用高速CAN总线对搭铁短路。

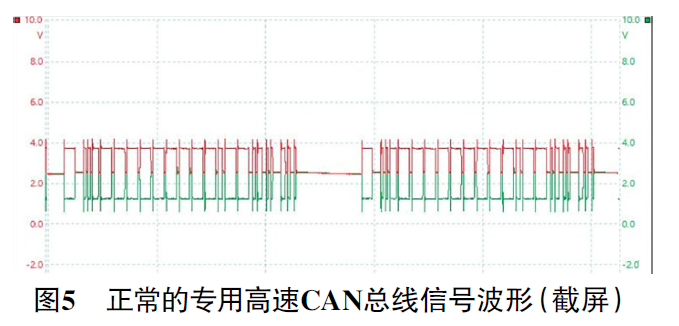

脱开导线连接器C13-C，发现ABS控制单元侧的专用高速CAN总线信号波形恢复正常（图5），而偏航速率和横向加速度传感器侧的专用高速CAN总线信号波形异常，CAN H与CAN L的信号电压均为一条0 V的直线。

关闭点火开关，用万用表分别测量导线连接器C13-C端子9、端子10（偏航速率和横向加速度传感器侧）与搭铁之间的电阻，分别为936 Ω和933 Ω，异常；脱开偏航速率和横向加速度传感器导线连接器C4CA09，再次测量导线连接器C13-C端子9、端子10与搭铁之间的电阻，均为∞，说明导线连接器C13-C与偏航速率和横向加速度传感器之间的专用高速CAN总线不存在对搭铁短路，推断偏航速率和横向加速度传感器内部短路。

故障排除：更换偏航速率和横向加速度传感器后试车，故障现象消失，故障排除。
